Instrukcja obsługi 2-kanałowego rozdzielacza linii Palmer peene
Szybki przewodnik po instrukcji obsługi 2-kanałowego pasywnego rozdzielacza linii Palmer peene. Dowiedz się, jak poprawnie podłączyć urządzenie, używać przełącznika Ground Lift oraz zrozumieć specyfikację techniczną.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Palmer peene to pasywny, 2-kanałowy rozdzielacz linii, który służy do rozdzielania sygnału audio z jednego źródła na wiele wyjść. Dzięki zastosowaniu transformatorów izolujących, urządzenie eliminuje pętle masy i chroni dźwięk przed zakłóceniami. str. 44
Najważniejsze czynności
- Eliminacja brumienia str. 45
Problemy i rozwiązania
Brumienie lub szumy
Użyj przełącznika LIFT/GND, aby odłączyć masę.
str. 45Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Liczba kanałów | 2 | Liczba niezależnych ścieżek sygnałowych | str. 47 |
| Typ | Pasywny | Nie wymaga zasilania | str. 47 |
Gdzie szukać w PDF
- Opis i bezpieczeństwo str. 44
- Podłączenia i obsługa str. 45
- Schemat okablowania str. 46
- Dane techniczne str. 47
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Palmer peene to profesjonalny, 2-kanałowy pasywny rozdzielacz linii (line splitter), przeznaczony do zastosowań w technice eventowej, studiach nagraniowych, telewizji i transmisjach. Urządzenie pozwala na rozdzielenie sygnału z jednego źródła na wiele wyjść przy użyciu wysokiej jakości transformatorów izolacyjnych, co skutecznie eliminuje pętle masy i szumy.
Opis urządzenia
Urządzenie posiada dwa niezależne kanały. Każdy kanał wyposażony jest w wejście (INPUT) oraz wyjście przelotowe (THRU), które jest bezpośrednio połączone z wejściem. Dodatkowo, każdy kanał posiada dwa wyjścia (OUTPUT A i B), które są odizolowane galwanicznie za pomocą transformatorów.
Podłączenia i elementy obsługi
- INPUT 1 / INPUT 2: Zbalansowane wejścia liniowe (żeńskie gniazda XLR).
- THRU 1 / THRU 2: Wyjścia przelotowe (męskie gniazda XLR), połączone bezpośrednio z wejściami.
- OUTPUT 1A/1B oraz 2A/2B: Wyjścia liniowe (męskie gniazda XLR), odizolowane od wejść za pomocą transformatorów.
- LIFT / GND: Przełącznik Ground Lift służący do odłączania masy. W pozycji wciśniętej masa jest połączona, w pozycji nie wciśniętej – odłączona. Pomaga w eliminacji brumienia.
Wskazówki dotyczące użytkowania
Podczas podłączania kabli sygnałowych należy upewnić się, że kanały wejściowe (mikser, interfejs audio) są wyciszone, aby uniknąć głośnych trzasków, które mogą uszkodzić sprzęt. Urządzenie nie powinno być umieszczane w pobliżu silnych pól magnetycznych (np. transformatorów sieciowych), gdyż może to powodować powstawanie przydźwięku.

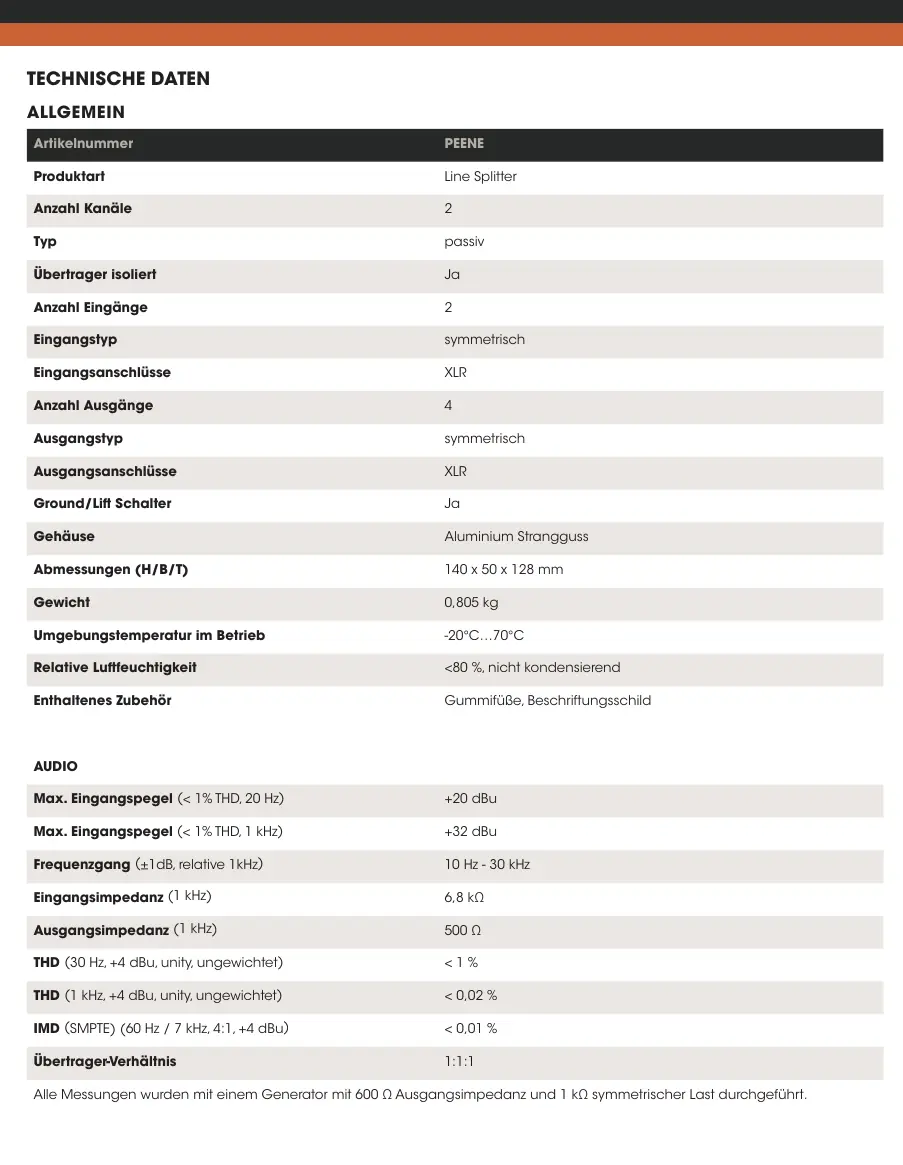

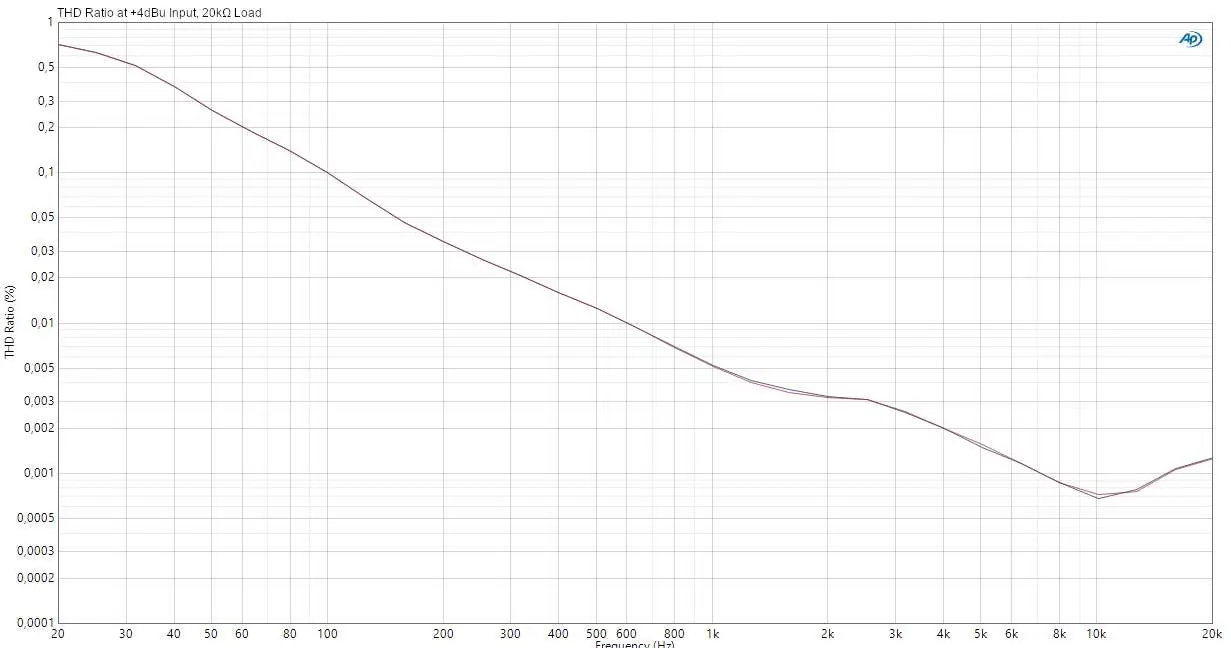

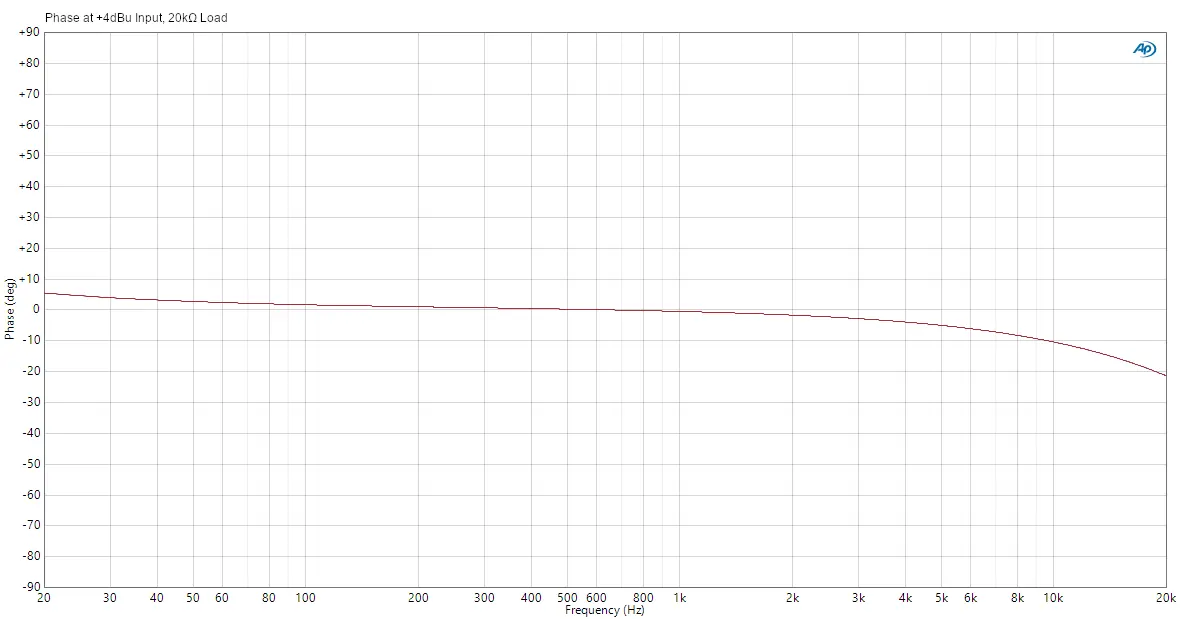

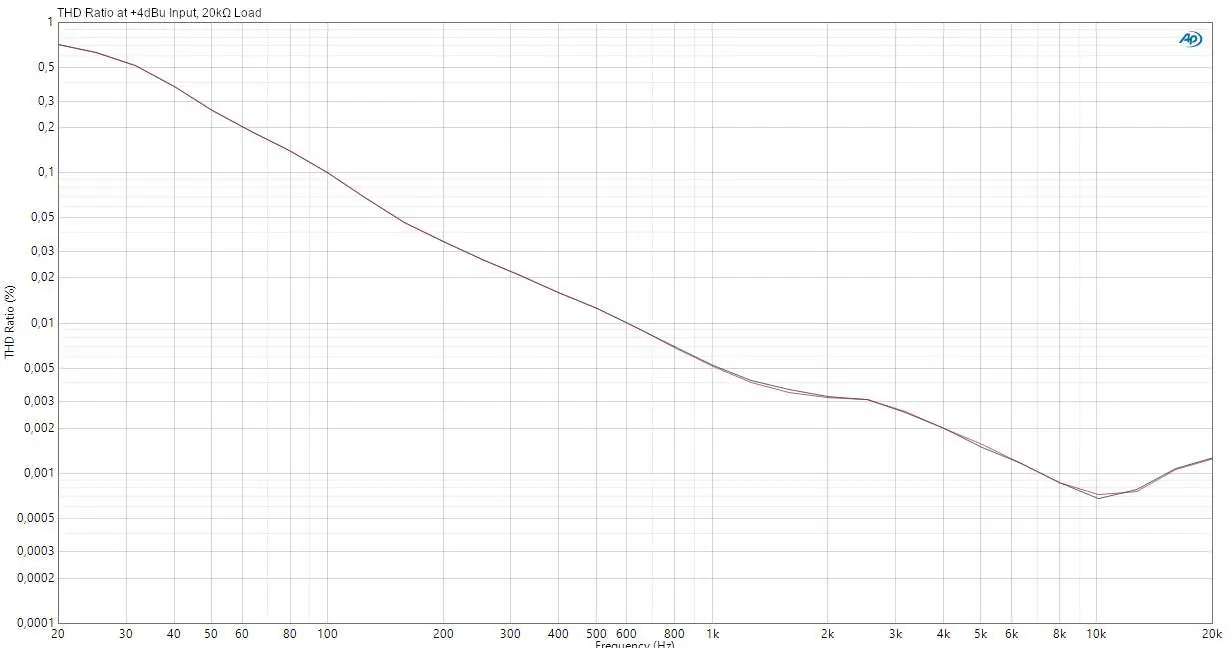

Dane techniczne
- Typ: Pasywny rozdzielacz linii
- Liczba kanałów: 2
- Złącza: XLR (zbalansowane)
- Izolacja: Transformatorowa
- Obudowa: Odlew aluminiowy
- Wymiary: 140 x 50 x 128 mm
- Waga: 0,805 kg
Praktyczna pomoc
Typowe problemy
Słyszalne brumienie lub szumy (pętla masy)
Użyj przełącznika LIFT/GND na tylnym panelu, aby odizolować masę. Wypróbuj obie pozycje przełącznika, aby sprawdzić, w której szum jest mniejszy.
Trzaski podczas podłączania kabli
Zawsze wyciszaj kanały wejściowe w mikserze lub interfejsie audio przed podłączeniem lub odłączeniem kabli sygnałowych.
Przed użyciem
- Upewnij się, że używasz zbalansowanych kabli audio (np. mikrofonowych).
- Sprawdź, czy urządzenie nie znajduje się w pobliżu silnych źródeł pola magnetycznego (np. transformatorów).
- Wycisz kanały wejściowe w systemie nagłośnieniowym przed podłączeniem urządzenia.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Zbalansowane wejścia/wyjścia
- Zapewniają lepszą odporność na zakłócenia zewnętrzne przy długich przewodach.
- Transformator izolujący
- Element fizycznie odseparowujący obwody, co zapobiega powstawaniu pętli masy.
Ilustracje i schematy

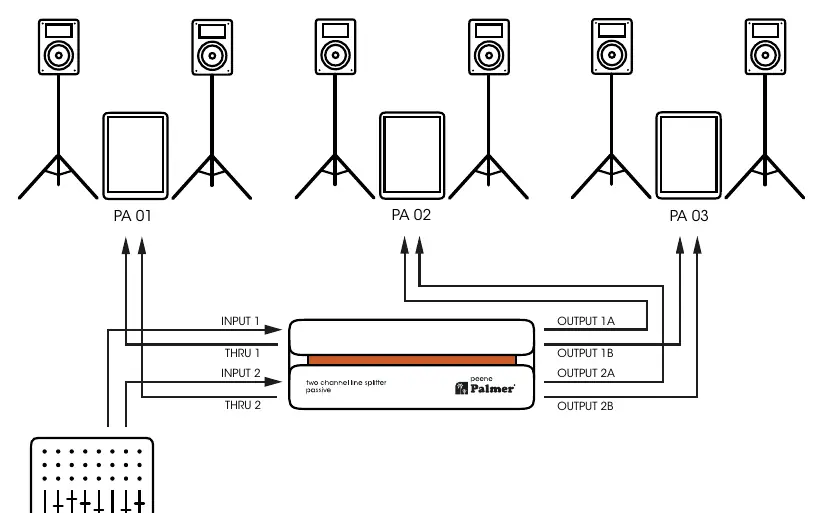

- Schemat okablowania pokazuje podłączenie miksera do wejść 1 i 2, a następnie rozdzielenie sygnału na trzy zestawy głośnikowe (PA 01, PA 02, PA 03) przy użyciu wyjść 1A/1B oraz 2A/2B.
Zgodność modelu
- Urządzenie przeznaczone do profesjonalnych zastosowań w technice eventowej, studiu i transmisjach.
- Nie nadaje się do użytku domowego.
