Instrukcja obsługi dystrybutora sygnału Behringer DS2800
Szybki przewodnik po Behringer DS2800: konfiguracja trybów 2-wejścia/4-wyjścia oraz 1-wejście/8-wyjść, podłączanie urządzeń, obsługa panelu przedniego i specyfikacja techniczna.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Behringer DS2800 to dystrybutor sygnału audio, który pozwala na rozdzielenie sygnału z 2 wejść na 4 wyjścia lub z 1 wejścia na 8 wyjść. Wybór trybu odbywa się za pomocą przełącznika MODE na panelu przednim. str. 7, 10
Najważniejsze czynności
- Wybór trybu pracy str. 7, 10
- Regulacja poziomu wyjściowego str. 7, 10
Pierwsze uruchomienie
- Podłącz zasilanie, ustaw tryb MODE, podłącz źródła dźwięku do INPUT A/B, podłącz odbiorniki do OUTPUT, włącz urządzenie i wyreguluj poziomy LEVEL. str. 10
Problemy i rozwiązania
Dioda CLIP świeci się ciągle
Zmniejsz poziom wyjściowy, obracając pokrętło LEVEL w lewo.
str. 7, 10Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pasmo przenoszenia | 10 Hz do 75 kHz | Zakres częstotliwości pracy | str. 11 |
| Zniekształcenia (THD) | 0.001% | Poziom zniekształceń harmonicznych | str. 11 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 2, 3, 4, 5
- Schematy połączeń str. 6
- Opis elementów sterujących str. 7, 8, 9
- Pierwsze kroki str. 10, 11
- Specyfikacja techniczna str. 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Behringer DS2800 to profesjonalny dystrybutor sygnału audio, który pozwala na elastyczne kierowanie sygnału w dwóch trybach pracy: 2-wejścia/4-wyjścia lub 1-wejście/8-wyjść. Urządzenie jest przeznaczone do montażu w standardowej szafie rack (1U).
Opis urządzenia
Panel przedni urządzenia zawiera:
- Wskaźniki MODE: Informują o aktualnym trybie pracy (2-4 lub 1-8) oraz zasilaniu.
- Mierniki poziomu wyjściowego: Diody LED pokazujące poziom sygnału dla każdego kanału.
- Pokrętła LEVEL: Służą do niezależnej regulacji poziomu wyjściowego dla każdego kanału.
- Przycisk POWER: Włącznik zasilania.
Panel tylny zawiera:
- Gniazda INPUT A/B: Wejścia XLR dla źródeł dźwięku.
- Gniazda OUTPUT 1-8: Wyjścia XLR dla urządzeń końcowych.
- Gniazda LINK A/B: Wyjścia do przesyłania sygnału dalej w łańcuchu.
- Gniazdo zasilania IEC.
Konfiguracja i podłączenie
Urządzenie oferuje dwa główne tryby pracy, wybierane przełącznikiem MODE:
- Tryb 2-wejścia/4-wyjścia (2-4): Przełącznik wciśnięty. Wejście A obsługuje wyjścia 1-4, wejście B obsługuje wyjścia 5-8.
- Tryb 1-wejście/8-wyjść (1-8): Przełącznik zwolniony. Aktywne jest tylko wejście A, które przesyła sygnał do wszystkich ośmiu wyjść.
Kroki instalacji:
- Podłącz urządzenie do zasilania za pomocą kabla IEC.
- Ustaw pokrętła LEVEL na minimum (maksymalnie w lewo).
- Wybierz tryb pracy przełącznikiem MODE.
- Podłącz źródła dźwięku do gniazd INPUT A/B.
- Podłącz urządzenia końcowe do gniazd OUTPUT.
- Włącz urządzenie przyciskiem POWER.
Obsługa i regulacja
Podczas odtwarzania dźwięku należy ustawić odpowiednie poziomy wyjściowe:
- Obracaj pokrętłem LEVEL danego kanału, aż dioda CLIP będzie świecić tylko sporadycznie.
- Jeśli dioda CLIP świeci się w sposób ciągły, oznacza to przesterowanie – należy zmniejszyć poziom wyjściowy, obracając pokrętło LEVEL w lewo.
Dane techniczne
- Pasmo przenoszenia: 10 Hz do 75 kHz (±3 dB).
- Zakres dynamiki: 117 dB.
- Zniekształcenia (THD): 0.001% typ. @ +4 dBu, 1 kHz.
- Zasilanie: 100-240 V, 50/60 Hz.
- Wymiary: 44 x 483 x 148 mm.
- Waga: 1.6 kg.
Informacje o producencie
Behringer
Praktyczna pomoc
Typowe problemy
Dioda CLIP świeci się ciągle
Obróć pokrętło LEVEL danego kanału w lewo, aby zmniejszyć poziom wyjściowy sygnału.
Brak sygnału na wyjściach 5-8
Sprawdź, czy urządzenie nie jest w trybie 1-wejście/8-wyjść (1-8), w którym aktywne jest tylko wejście A.
Przed użyciem
- Sprawdź, czy napięcie sieciowe jest zgodne z wymaganiami urządzenia (100-240 V).
- Przygotuj zbalansowane kable XLR do podłączenia źródeł i odbiorników.
- Upewnij się, że masz 1U wolnej przestrzeni w szafie rack, jeśli planujesz montaż.
- Ustaw wszystkie pokrętła LEVEL na minimum przed włączeniem urządzenia.
Parametry w praktyce
- Pasmo przenoszenia
- Zakres częstotliwości, które urządzenie przetwarza bez znaczących strat (10 Hz - 75 kHz).
- Max. input level
- Maksymalny poziom sygnału wejściowego (+21 dBu), powyżej którego może wystąpić zniekształcenie.
Ilustracje i schematy

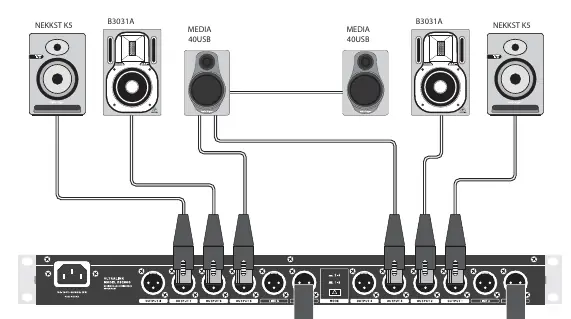

- Tryb 2-in/4-out: Wejście A zasila wyjścia 1-4, wejście B zasila wyjścia 5-8.

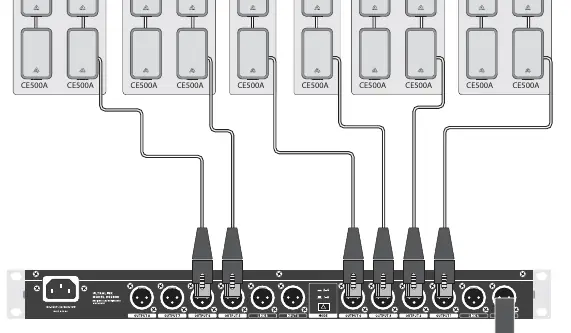

- Tryb 1-in/8-out: Wejście A zasila wszystkie wyjścia 1-8.
Zgodność modelu
- Urządzenie wymaga zbalansowanych kabli XLR.
- Montaż w standardowej szafie rack 19 cali (1U).
