Instrukcja obsługi miksera audio Behringer XENYX Q1202USB/Q1002USB/Q802USB/Q502USB

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy serii mikserów Behringer XENYX Q-USB (Q1202USB, Q1002USB, Q802USB, Q502USB). Dokument zawiera kluczowe wskazówki dotyczące bezpiecznego użytkowania, podłączania urządzeń zewnętrznych, obsługi panelu sterowania oraz poprawnego ustawiania poziomów sygnału w celu uniknięcia przesterowań.

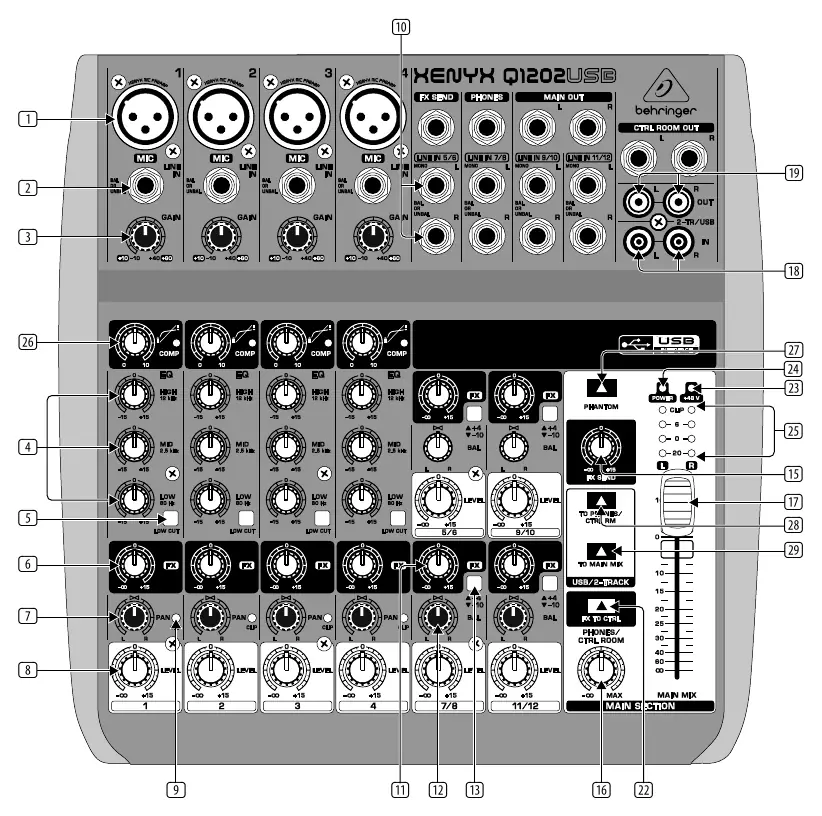

Opis urządzenia i elementy sterujące

Mikser posiada szereg elementów sterujących, które pozwalają na precyzyjne kształtowanie dźwięku:

• MIC: Wejście mikrofonowe XLR z zasilaniem phantom +48V/+15V dla mikrofonów pojemnościowych.
• LINE IN: Wejście liniowe dla instrumentów i innych źródeł dźwięku.
• GAIN: Pokrętło regulacji wzmocnienia wejściowego. Zawsze ustawiaj je w pozycji minimalnej przed podłączeniem lub odłączeniem źródła sygnału.
• EQUALIZER: Korektor 3-pasmowy (lub 2-pasmowy w modelu Q502USB) do regulacji tonów wysokich, średnich i niskich.
• LOW CUT: Filtr odcinający niskie częstotliwości (dostępny w wybranych modelach).
• FX: Wysyłka sygnału do zewnętrznego procesora efektów.
• PAN/BAL: Regulacja panoramy (mono) lub balansu (stereo).
• LEVEL: Regulacja poziomu sygnału kanału w głównym miksie.
• CLIP: Dioda sygnalizująca przesterowanie sygnału. Jeśli świeci, zmniejsz wzmocnienie GAIN.

Podłączanie sprzętu

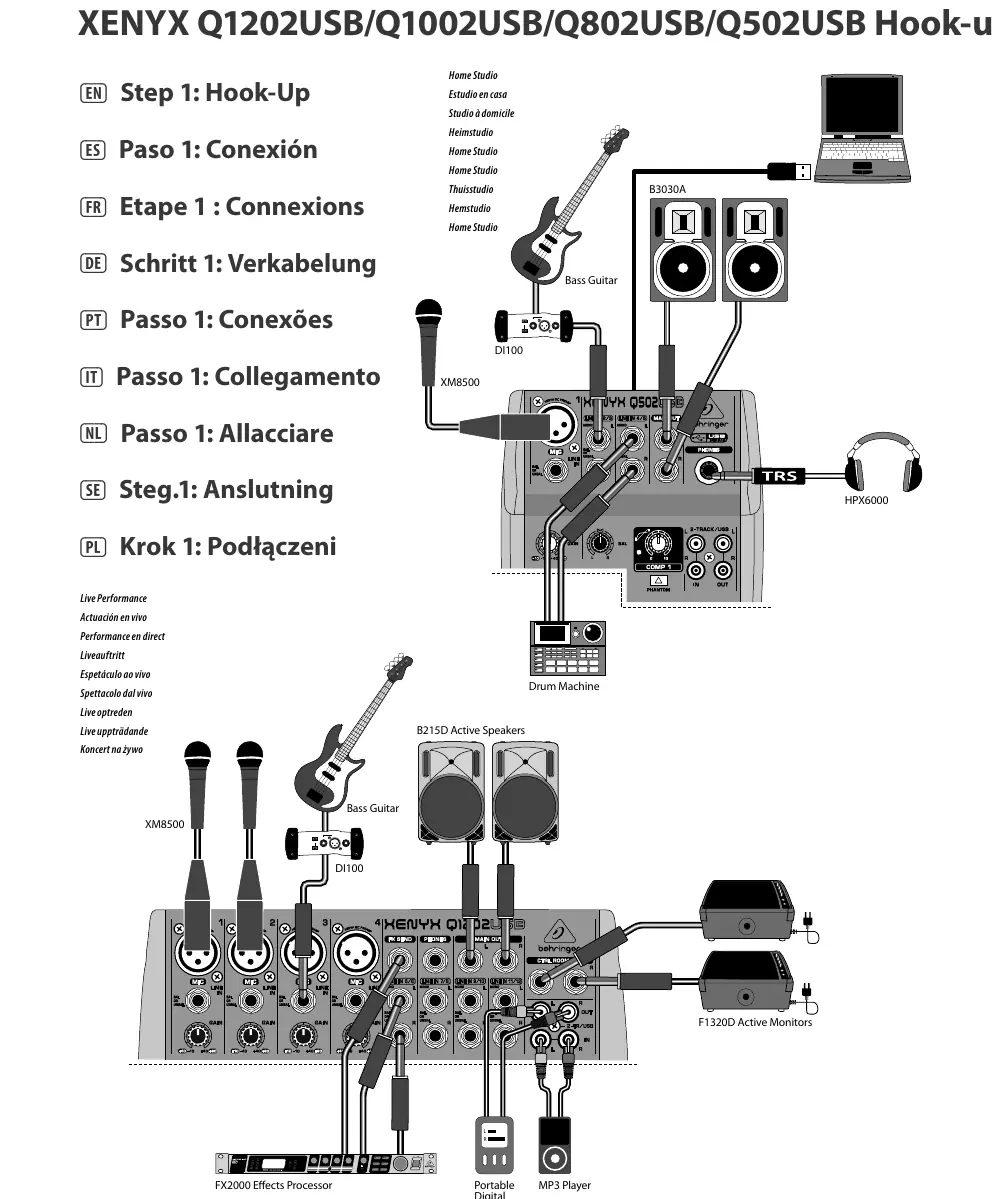

Mikser umożliwia podłączenie różnorodnych źródeł dźwięku, takich jak mikrofony, gitary, instrumenty klawiszowe, odtwarzacze MP3 oraz rejestratory cyfrowe. Schematy połączeń znajdujące się w instrukcji (strony 12-13) pokazują konfiguracje dla studia domowego oraz występów na żywo. Pamiętaj, że mikser nie jest zasilany przez magistralę USB – zawsze używaj dołączonego zasilacza sieciowego.

Ustawianie poziomów sygnału

Aby uzyskać optymalną jakość dźwięku:

1. Ustaw pokrętła LEVEL kanałów wejściowych w pozycji środkowej (0 dB).
2. Użyj pokręteł GAIN, aby zwiększyć wzmocnienie, aż piki sygnału na mierniku poziomu osiągną 0 dB.
3. Podczas nagrywania cyfrowego upewnij się, że miernik szczytowy nie przekracza 0 dB, aby uniknąć cyfrowych zniekształceń.

Bezpieczeństwo

Urządzenie powinno być używane zgodnie z zaleceniami producenta. Nie wystawiaj miksera na działanie wilgoci, deszczu ani źródeł ciepła. Wszelkie naprawy powinny być wykonywane wyłącznie przez wykwalifikowany personel serwisowy.
