Instrukcja obsługi miksera Behringer XENYX X1204USB
Szybki przewodnik po mikserze Behringer XENYX X1204USB. Dowiedz się, jak korzystać z przedwzmacniaczy, kompresorów, procesora efektów oraz jak podłączyć urządzenie przez USB do komputera.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

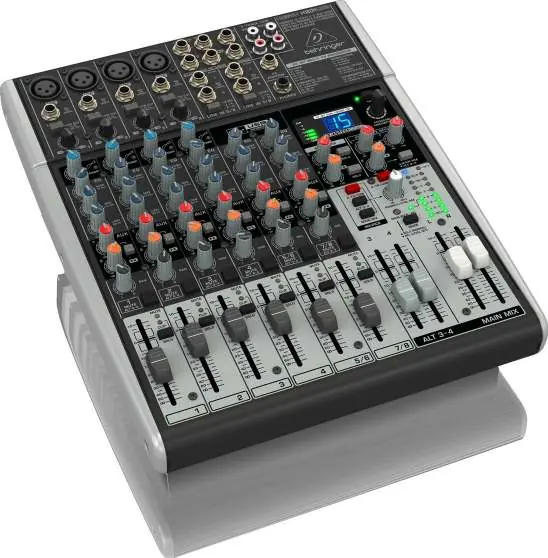

Behringer XENYX X1204USB to kompaktowy mikser analogowy z wbudowanym interfejsem USB, przeznaczony do nagrań studyjnych oraz występów na żywo. Instrukcja opisuje kluczowe funkcje urządzenia, takie jak przedwzmacniacze mikrofonowe, kompresory typu "one-knob", korektory dźwięku oraz procesor efektów.
Opis urządzenia
Mikser wyposażony jest w 12 wejść i 2/2-busową architekturę. Posiada 4 przedwzmacniacze mikrofonowe XENYX z zasilaniem phantom, 4 kompresory z łatwą obsługą jednym pokrętłem oraz 3-pasmowe korektory dźwięku typu "British". Urządzenie posiada również wbudowany procesor efektów 24-bit Multi-FX z 16 edytowalnymi presetami.
Przedwzmacniacze i kompresja
Przedwzmacniacze XENYX oferują szeroki zakres dynamiki (130 dB) i pasmo przenoszenia od 10 Hz do ponad 200 kHz. Funkcja kompresji "one-knob" dostępna jest na wszystkich kanałach mono, co pozwala na łatwe wyrównanie dynamiki sygnału (np. wokali lub instrumentów) bez skomplikowanej konfiguracji.
Korektor dźwięku i efekty
Korektor dźwięku (EQ) oparty jest na klasycznych brytyjskich konsoletach z lat 60. i 70., zapewniając ciepłe i muzyczne brzmienie. Wbudowany procesor efektów oferuje 16 presetów, w tym reverb, chorus, flanger, delay i pitch shifter. Funkcja Tap pozwala na ręczne ustawienie tempa efektów czasowych.
Nagrywanie przez USB
Wbudowany dwukierunkowy interfejs USB umożliwia bezpośrednie podłączenie miksera do komputera PC lub Mac. Pozwala to na nagrywanie sygnału z miksera bezpośrednio na dysk twardy oraz odtwarzanie dźwięku z komputera przez mikser. Producent udostępnia oprogramowanie do nagrywania i edycji dźwięku.
Podłączenia
Panel tylny zawiera złącze zasilania (100-240 V), włącznik zasilania, włącznik zasilania phantom, wyjścia główne XLR oraz wyjścia ALT 3-4 i Control Room. Mikser posiada również suwaki o długości 60 mm oraz uszczelnione pokrętła dla zwiększonej trwałości.
Informacje o producencie
Behringer
Praktyczna pomoc
Typowe problemy
Brak dźwięku w komputerze przez USB
Sprawdź połączenie kabla USB oraz ustawienia urządzenia audio w systemie operacyjnym komputera.
Zbyt głośny lub przesterowany sygnał
Dostosuj pokrętło Gain na kanale wejściowym oraz użyj kompresora, aby wyrównać dynamikę.
Brak efektów na wyjściu
Upewnij się, że pokrętła FX na kanałach są odkręcone oraz że procesor efektów jest włączony i ma wybrany preset.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z wymaganiami (100-240 V).
- Upewnij się, że wszystkie suwaki głośności są ustawione na minimum przed włączeniem urządzenia.
- Podłącz mikrofony do wejść XLR.
- Podłącz kabel USB, jeśli planujesz nagrywanie na komputerze.
- Upewnij się, że masz zainstalowane odpowiednie sterowniki audio (jeśli wymagane).
Parametry w praktyce
- XENYX Mic Preamp
- Wysokiej jakości przedwzmacniacz mikrofonowy o szerokim zakresie dynamiki.
- One-Knob Compression
- Funkcja automatycznej kompresji sygnału sterowana jednym pokrętłem.
Ilustracje i schematy

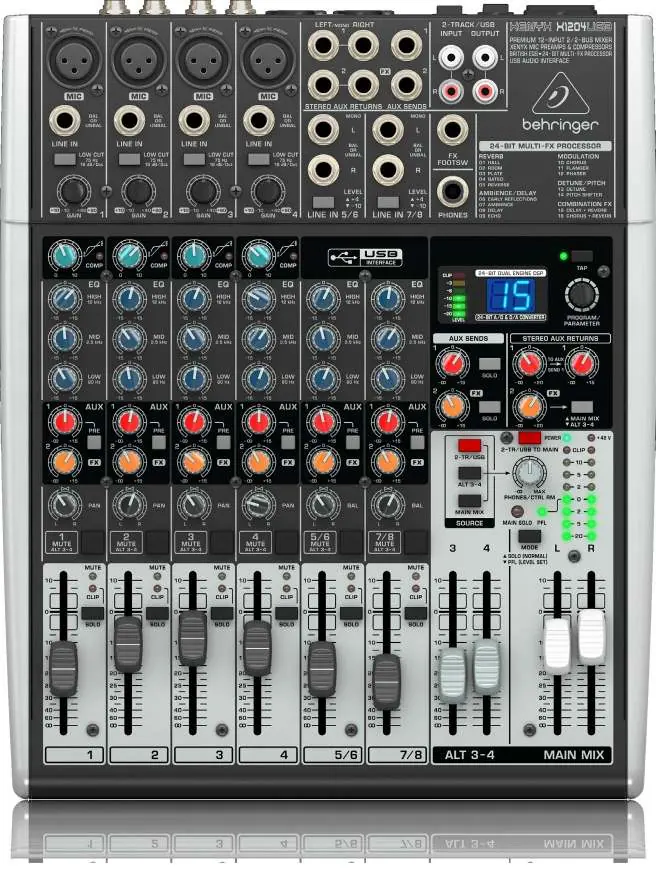

- Panel górny: Zawiera wszystkie kontrolki kanałów, suwaki głośności, sekcję efektów i wyjścia główne.

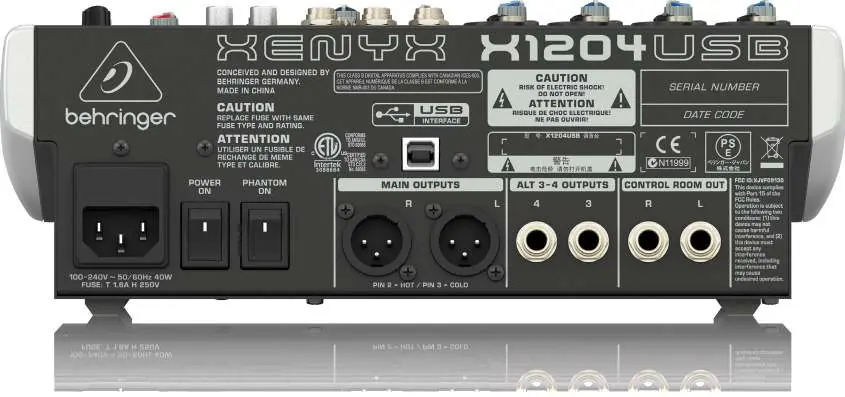

- Panel tylny: Zawiera złącze zasilania, włącznik, wyjścia główne XLR oraz wyjścia ALT 3-4.
Zgodność modelu
- Współpracuje z komputerami PC i Mac przez USB.
- Zasilanie uniwersalne 100-240 V.
