Instrukcja obsługi syntezatora Behringer DeepMind 12D

Najważniejsze informacje z instrukcji

Behringer DeepMind 12D to 12-głosowy, polifoniczny syntezator analogowy typu desktop. Niniejsza instrukcja zawiera wskazówki dotyczące bezpiecznego podłączenia, obsługi panelu sterowania oraz konfiguracji urządzenia w środowisku DAW.

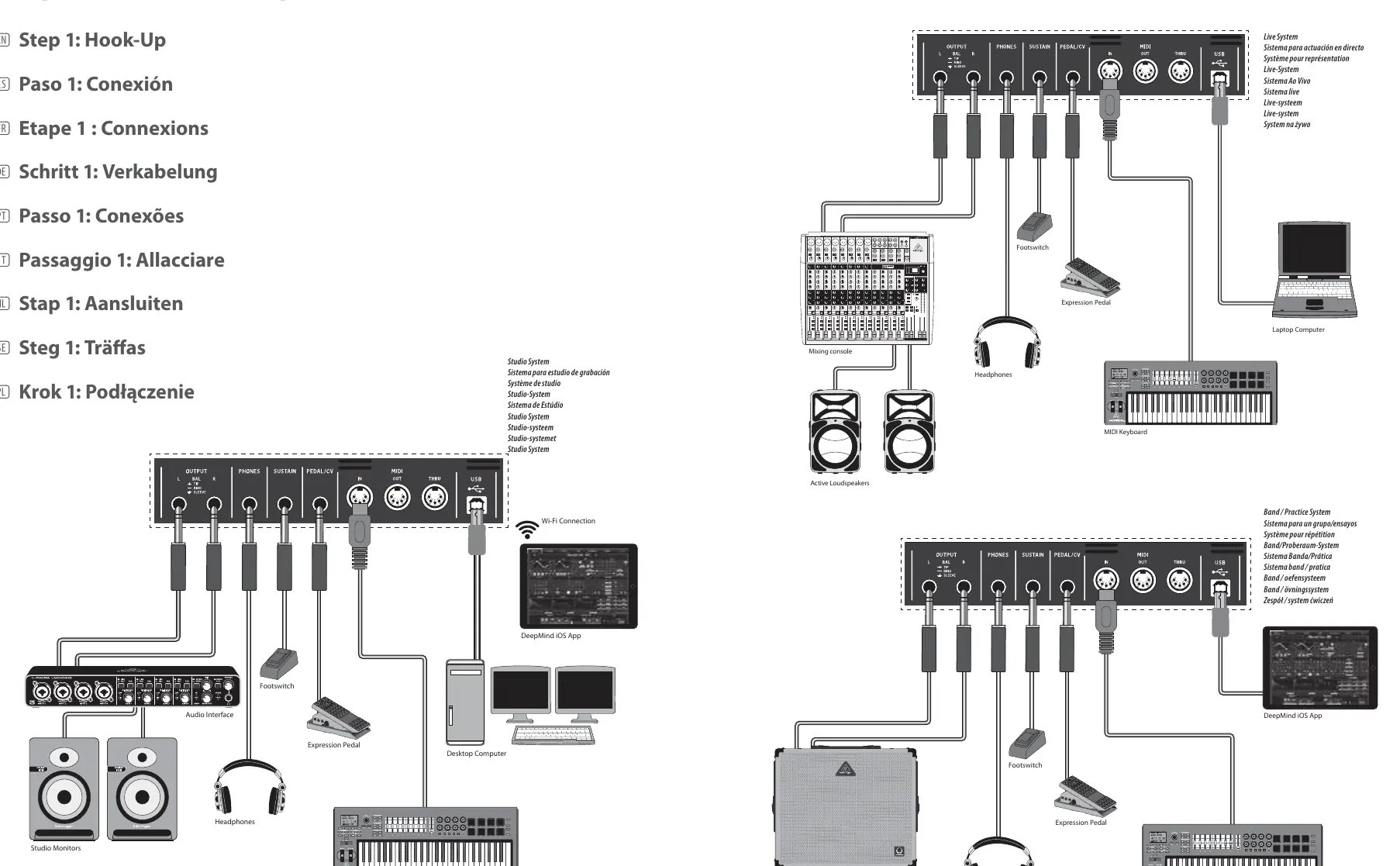

Podłączenie urządzenia

Przed włączeniem zasilania upewnij się, że wszystkie połączenia audio zostały wykonane. System nagłośnieniowy powinien być wyciszony podczas włączania syntezatora.

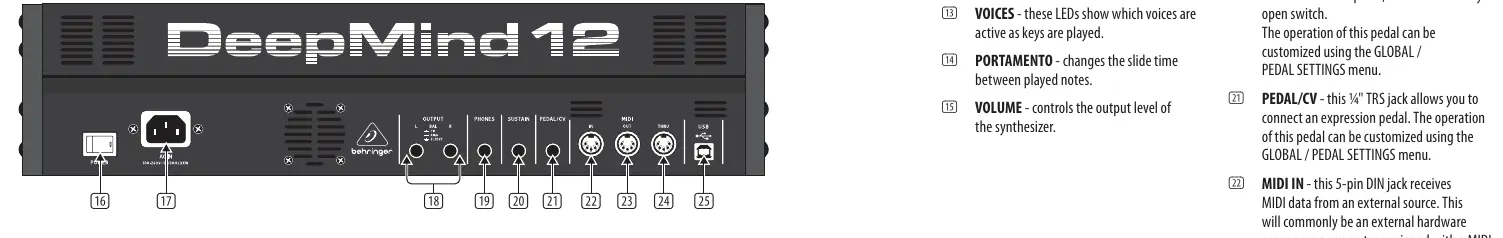

• Wyjścia audio (OUTPUT L/R): Podłącz do interfejsu audio lub systemu dźwiękowego.
• Słuchawki (PHONES): Wyjście słuchawkowe odzwierciedla sygnał wyjścia głównego.
• Pedały (SUSTAIN, PEDAL/CV): Gniazda jack 1/4" do podłączenia pedału sustain lub pedału ekspresji.
• MIDI: Złącza DIN 5-pin (In/Out/Thru) do komunikacji z zewnętrznym sprzętem.
• USB: Port USB typu B do połączenia z komputerem (urządzenie typu class-compliant, nie wymaga sterowników).

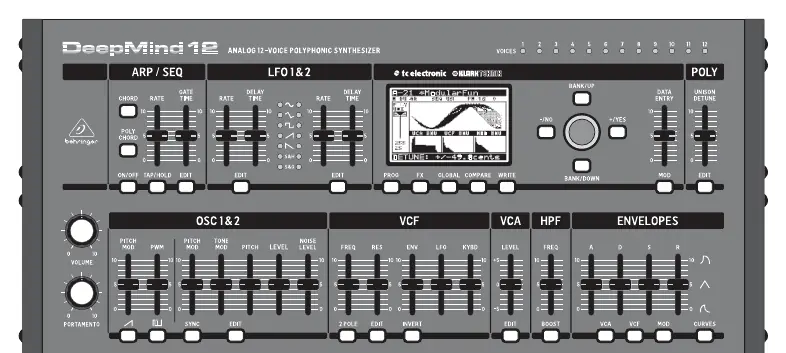

Opis panelu sterowania

Panel przedni syntezatora podzielony jest na sekcje umożliwiające pełną kontrolę nad dźwiękiem:

• DISPLAY i MENU: Ekran LCD oraz przyciski nawigacyjne (PROG, FX, GLOBAL, COMPARE, WRITE) służą do zarządzania programami i ustawieniami systemowymi.
• ARP/SEQ: Sekcja sterująca arpeggiatorem i sekwencerem.
• LFO 1 & 2: Oscylatory niskiej częstotliwości do modulacji parametrów.
• OSC 1 & 2: Analogowe oscylatory tworzące źródło dźwięku.
• VCF i VCA: Filtry sterowane napięciem (VCF) oraz wzmacniacz (VCA) kształtujące barwę i poziom sygnału.
• ENVELOPES: Trzy generatory obwiedni (ADSR) do modulacji parametrów.

Pierwsze kroki i konfiguracja DAW

Aby rozpocząć pracę z syntezatorem:

1. Podłącz zasilanie za pomocą dołączonego kabla.
2. Włącz urządzenie przełącznikiem POWER.
3. W programie DAW utwórz nowy kanał i wybierz DeepMind 12D jako urządzenie MIDI.
4. Upewnij się, że MIDI jest przesyłane w obie strony, aby móc nagrywać i odtwarzać automatykę parametrów.

Aktualizacja oprogramowania

Zaleca się regularne sprawdzanie dostępności aktualizacji firmware w menu GLOBAL/SYSTEM SETTINGS. Aktualizacje można pobrać ze strony behringer.com. Uwaga: Przed aktualizacją wykonaj pełną kopię zapasową swoich programów.

Bezpieczeństwo

Urządzenie powinno być instalowane w dobrze wentylowanym miejscu, z dala od źródeł ciepła i wody. Nie należy zdejmować obudowy, gdyż wewnątrz nie ma części serwisowalnych przez użytkownika. Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel.
