Instrukcja obsługi miksera Behringer XENYX 1003B

Najważniejsze informacje z instrukcji

Behringer XENYX 1003B to analogowy mikser 10-wejściowy z 5 przedwzmacniatorami mikrofonowymi. Urządzenie oferuje opcjonalne zasilanie bateryjne, co czyni je mobilnym rozwiązaniem. Instrukcja zawiera kluczowe informacje dotyczące bezpieczeństwa, schematy połączeń oraz procedurę pierwszego uruchomienia.

Elementy sterujące

Panel miksera zawiera następujące kluczowe elementy:

• GAIN: Reguluje czułość wejść mikrofonowych i liniowych.
• CLIP LED: Zapala się, gdy przedwzmacniacz jest przeciążony.
• PAN/BAL: Ustawia pozycję kanału w polu stereo.
• EQ (LOW, MID, HIGH): Regulacja częstotliwości.
• CHANNEL FADER: Regulacja głośności kanału w miksie głównym.
• PHANTOM: Przycisk zasilania 48V dla mikrofonów pojemnościowych.
• MAIN FADER: Regulacja ogólnej głośności wyjściowej miksera.

Podłączenie urządzenia

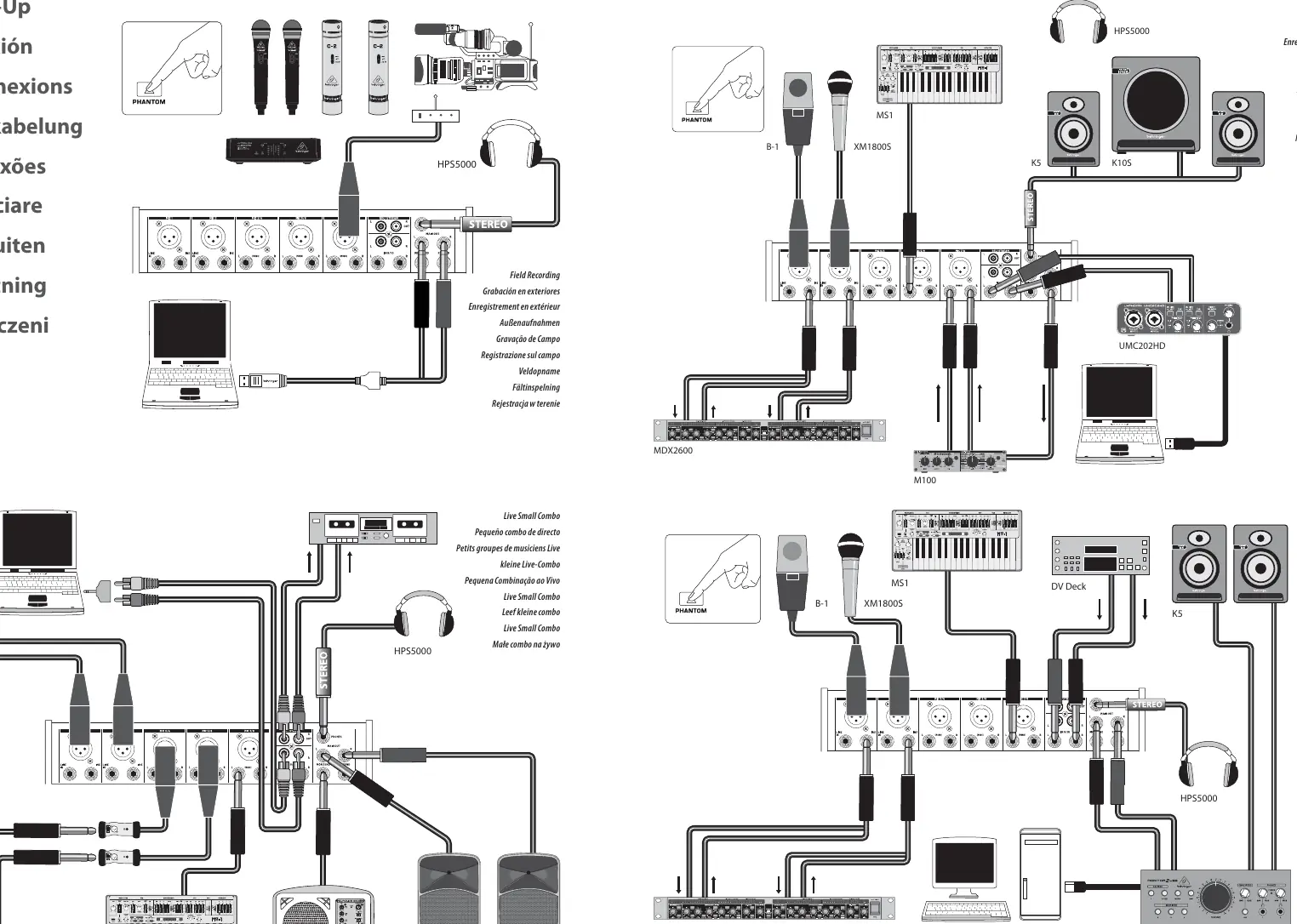

Mikser umożliwia podłączenie różnorodnych źródeł dźwięku, takich jak mikrofony, gitary, instrumenty klawiszowe oraz urządzenia zewnętrzne (procesory efektów, komputery). Schematy połączeń znajdują się w sekcji "Hook-up" instrukcji, ilustrując typowe konfiguracje dla nagrań terenowych, występów na żywo oraz edycji wideo.

Pierwsze uruchomienie

1. Ustaw wszystkie pokrętła EQ i PAN/BAL w pozycji środkowej, a pozostałe suwaki i pokrętła na minimum.
2. Podnieś suwak kanału 1 do pozycji 0.

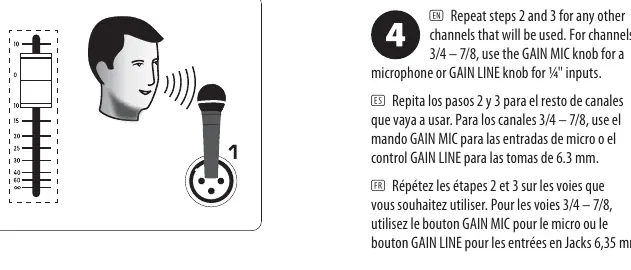

3. Śpiewaj, mów lub graj na normalnym poziomie przez podłączony mikrofon lub instrument.
4. Podczas grania obracaj pokrętłem GAIN, aż dioda CLIP zacznie migać sporadycznie, ale nie stale.
5. Powtórz te kroki dla pozostałych używanych kanałów.
6. Przy całkowicie opuszczonym suwaku MAIN włącz system PA, a następnie powoli podnoś suwak MAIN do pożądanego poziomu.

Zasilanie bateryjne i Phantom

Urządzenie może być zasilane bateryjnie (2x 9V PP3 dla zasilania głównego). Jeśli wymagane jest zasilanie Phantom, należy włożyć trzecią baterię w odpowiednie miejsce. Baterie nie są ładowane przez zasilacz sieciowy. Zawsze wyjmuj baterie, jeśli urządzenie nie będzie używane przez dłuższy czas.

Dane techniczne

Mikser pracuje w temperaturach od 5°C do 45°C. Wymiary urządzenia to 297.0 x 219.2 x 78.4 mm, a waga netto wynosi 2.08 kg. Szczegółowe parametry wejść i wyjść (impedancja, pasmo przenoszenia, poziomy sygnału) znajdują się w sekcji specyfikacji technicznych.
