Instrukcja obsługi odbiornika bezprzewodowego Behringer UL 1000G2-R
Szybki przewodnik po konfiguracji i obsłudze odbiornika bezprzewodowego Behringer UL 1000G2-R. Dowiedz się, jak sparować kanały, ustawić korektor, limiter, mikser oraz jak bezpiecznie korzystać z urządzenia.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcje dotyczące konfiguracji i obsługi odbiornika bezprzewodowego Behringer UL 1000G2-R, przeznaczonego do pracy z systemem monitoringu dousznego UL 1000G2. Odbiornik oferuje zasięg do 60 metrów i zasilany jest dwiema bateriami AA.
Opis urządzenia
Odbiornik wyposażony jest w wyświetlacz LCD, wyjście słuchawkowe 3,5 mm, regulację głośności (pełniącą również funkcję włącznika), zaczep do paska oraz przyciski nawigacyjne (SET, UP/DOWN) ukryte pod klapką baterii.
Pierwsze uruchomienie i konfiguracja
- Otwórz komorę baterii, aby uzyskać dostęp do przycisku SET.
- Włącz odbiornik i użyj przycisku SET, aby wybrać grupę częstotliwości (GROUP) oraz kanał (CHANNEL).
- Ustaw te same wartości w odbiorniku, co w nadajniku UL 1000G2.
Ustawienia i tryby pracy
- Equalizer (EQ): Włączenie EQ wzmacnia wysokie tony przy 10 kHz o 6 dB.
- Limiter (LIM): Ogranicza poziom sygnału do 400 mV, chroniąc słuch przed uszkodzeniem. Zaleca się włączenie przy maksymalnym poziomie audio.
- Mikser (MIX): Pozwala na odsłuch i balansowanie dwóch sygnałów mono (np. instrumenty i wokal).
- Squelch (SQ): Ustawia próg wyciszenia szumów (Low, Medium, High).
- Balans: Umożliwia regulację balansu między lewym a prawym kanałem sygnału stereo.
Bezpieczeństwo i konserwacja
Urządzenie należy chronić przed wodą i źródłami ciepła. Używaj tylko suchych szmatek do czyszczenia. W przypadku długiego nieużywania urządzenia, wyjmij baterie. Unikaj słuchania przy wysokim poziomie głośności przez długi czas, aby zapobiec uszkodzeniu słuchu.
Rozwiązywanie problemów
Jeśli urządzenie nie działa poprawnie, sprawdź stan baterii (wskaźnik na wyświetlaczu lub dioda BATT). Jeśli dioda BATT świeci na czerwono, baterie należy natychmiast wymienić. W przypadku problemów z sygnałem, upewnij się, że nadajnik i odbiornik są ustawione na ten sam kanał i grupę częstotliwości.
Dane techniczne
- Zasięg: do 60 m
- Zasilanie: 2 x 1,5 V DC (AA)
- Czas pracy: > 6 godzin (1300 mAh)
- Wyjście słuchawkowe: 3,5 mm stereo
Informacje o producencie
Behringer
Praktyczna pomoc
Typowe problemy
Dioda BATT świeci na czerwono
Baterie są wyczerpane i należy je natychmiast wymienić.
Brak dźwięku lub zakłócenia
Sprawdź, czy nadajnik i odbiornik są ustawione na ten sam kanał i grupę częstotliwości. Sprawdź poziom Squelch.
Brak sygnału stereo
Upewnij się, że nadajnik jest w trybie stereo i sygnał audio jest obecny na obu wejściach (LEFT i RIGHT).
Przed użyciem
- Włóż dwie sprawne baterie AA, dbając o właściwą polaryzację.
- Upewnij się, że głośność jest ustawiona na minimum przed założeniem słuchawek.
- Sprawdź, czy nadajnik jest włączony i nadaje sygnał.
- Ustaw grupę częstotliwości i kanał w odbiorniku zgodnie z nadajnikiem.
Ilustracje i schematy

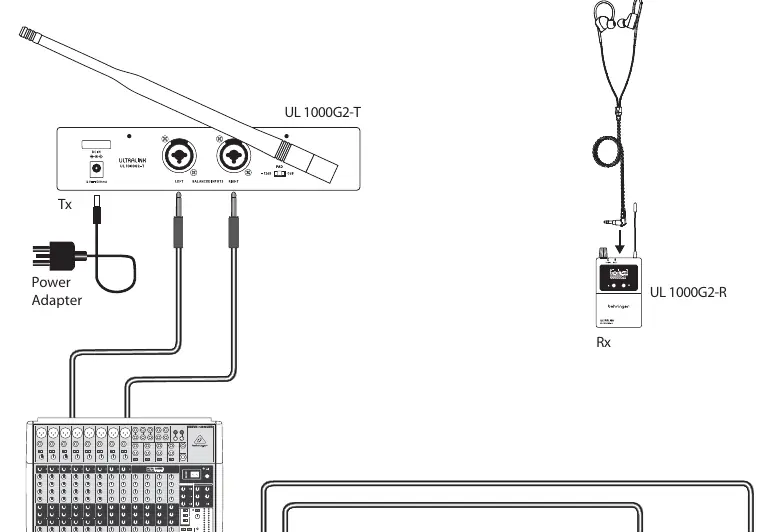

- Schemat połączeń pokazuje podłączenie miksera do nadajnika (Tx) oraz odbiornik (Rx) ze słuchawkami.
- Panel sterowania odbiornika zawiera przyciski SET, UP/DOWN oraz regulację głośności.
Zgodność modelu
- Odbiornik UL 1000G2-R jest przeznaczony wyłącznie do pracy z systemem monitoringu dousznego Behringer UL 1000G2.
