Instrukcja obsługi miksera audio Behringer XENYX 1002B
Szybki przewodnik po mikserze Behringer XENYX 1002B: konfiguracja, ustawianie wzmocnienia (gain), podłączanie urządzeń zewnętrznych, tworzenie miksu monitorowego oraz instalacja baterii.
Spis treści
Najważniejsze informacje z instrukcji
Behringer XENYX 1002B to 10-wejściowy mikser audio z możliwością zasilania bateryjnego. Instrukcja opisuje procedury podłączania źródeł dźwięku, ustawiania wzmocnienia (gain) w celu uniknięcia przesterowań, konfigurację zewnętrznych procesorów efektów oraz tworzenie miksu monitorowego.
Pierwsze uruchomienie
- Podłącz kabel zasilający, ale nie włączaj jeszcze urządzenia.
- Podłącz mikrofony (XLR), źródła liniowe (jack 1/4") oraz urządzenia stereo.
- Podłącz system odsłuchowy do wyjść MAIN OUTPUT lub PHONES.
- Ustaw wszystkie pokrętła PAN/BAL i EQ w pozycji środkowej (godzina 12), a pozostałe pokrętła i suwaki na minimum.
- Włącz mikser, a następnie system odsłuchowy.
- Ustaw wzmocnienie (GAIN) dla każdego kanału tak, aby dioda CLIP nie świeciła się podczas pracy.
Ustawianie wzmocnienia (Gain)
Prawidłowe ustawienie wzmocnienia jest kluczowe dla jakości dźwięku. Obracaj pokrętło GAIN zgodnie z ruchem wskazówek zegara, aż dioda CLIP zacznie świecić, a następnie cofnij je nieco. W przypadku kanałów stereo 3/4, 5/6 i 7/8, gdzie używasz jednocześnie wejść MIC i LINE, ustaw wzmocnienie dla każdego źródła osobno, dbając o to, by żadne z nich nie powodowało świecenia diody CLIP.
Obsługa efektów zewnętrznych
Mikser pozwala na wysyłkę sygnału do zewnętrznych procesorów efektów przez gniazdo FX SEND. Sygnał jest wysyłany "post-fader", co oznacza, że zmiana głośności kanału wpływa na ilość sygnału wysyłanego do procesora. Po podłączeniu procesora, użyj pokręteł FX na kanałach, aby dodać efekt do wybranego źródła.
Tworzenie miksu monitorowego
Użyj gniazda MON SEND do stworzenia niezależnego miksu dla muzyków. Sygnał jest wysyłany "pre-fader", co pozwala na regulację głośności w miksie monitorowym niezależnie od suwaka głównego kanału.
Instalacja baterii
Urządzenie może być zasilane trzema bateriami 9V. Aby je zainstalować, odkręć śrubę komory baterii na spodzie urządzenia, wysuń pokrywę i umieść baterie zgodnie z polaryzacją. Czas pracy na wysokiej jakości bateriach alkalicznych wynosi około 4 godzin.
Informacje o producencie
Behringer
Praktyczna pomoc
Typowe problemy
Dioda CLIP świeci się często
Zmniejsz wzmocnienie (GAIN) na danym kanale lub obniż suwak MAIN fader.
Dźwięk jest zbyt cichy mimo podkręcenia suwaków
Sprawdź ustawienie wzmocnienia (GAIN) na wejściu kanału; nie podkręcaj go jednak zbyt mocno, aby uniknąć przesterowania.
Słyszalny efekt mimo wyciszenia kanału (przy użyciu MON SEND)
Sygnał MON jest wysyłany przed suwakiem (pre-fader), więc musisz również skręcić pokrętło MON na danym kanale.
Przed użyciem
- Sprawdź obudowę pod kątem uszkodzeń transportowych.
- Upewnij się, że wszystkie pokrętła są w pozycji zerowej przed włączeniem.
- Używaj wysokiej jakości kabli z wtykami 1/4" TS lub XLR.
- W przypadku zasilania bateryjnego używaj tylko baterii alkalicznych.
- Upewnij się, że głośniki/wzmacniacze są wyłączone podczas podłączania kabli.
Parametry w praktyce
- XENYX Mic preamp
- Wysokiej jakości przedwzmacniacz mikrofonowy o niskim poziomie szumów.
- Phantom power
- Zasilanie 23V (zasilacz) lub 18V (baterie) dla mikrofonów pojemnościowych.
- Post-fader (FX)
- Sygnał wysyłany po suwaku głośności kanału.
- Pre-fader (MON)
- Sygnał wysyłany przed suwakiem głośności kanału.
Ilustracje i schematy
- Schematy połączeń (Fig 2.1-2.5) pokazują jak poprawnie lutować wtyki XLR i TRS dla połączeń symetrycznych i niesymetrycznych.

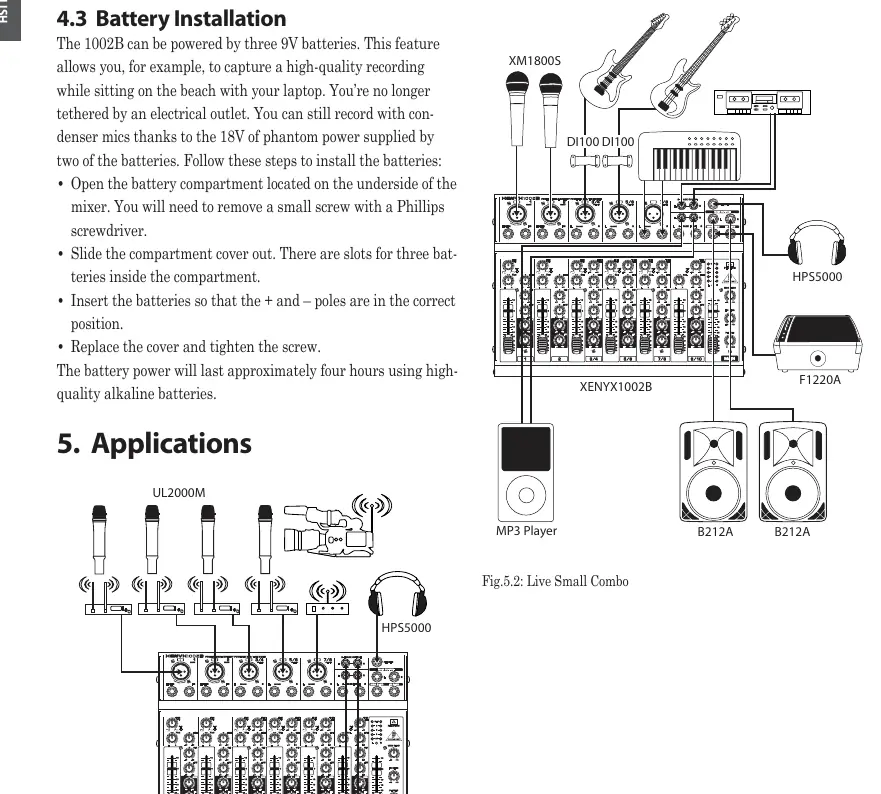

- Fig 5.1-5.4 ilustrują typowe konfiguracje: nagrywanie w terenie, występy na żywo, nagrywanie komputerowe i edycja wideo.
Zgodność modelu
- Wejścia MIC obsługują mikrofony pojemnościowe dzięki zasilaniu Phantom.
- Wejścia stereo 3/4, 5/6, 7/8 pozwalają na jednoczesne użycie wejść MIC i LINE.
