Instrukcja obsługi miksera Behringer XENYX 1002FX/1202FX
Szybki przewodnik po mikserach Behringer XENYX 1002FX i 1202FX. Dowiedz się, jak podłączyć sprzęt, ustawić poziomy sygnału, korzystać z procesora efektów i unikać typowych problemów z dźwiękiem.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej eksploatacji i konfiguracji mikserów Behringer XENYX 1002FX oraz 1202FX. Kluczowe jest przestrzeganie kolejności włączania urządzeń (najpierw mikser, potem wzmacniacze) oraz unikanie ekstremalnych poziomów głośności, które mogą uszkodzić słuch lub sprzęt. Przed użyciem zasilania phantom +48V należy wyciszyć wyjścia monitorowe.
Opis urządzenia
Miksery serii XENYX wyposażone są w przedwzmacniacze mikrofonowe o wysokiej dynamice, 3-pasmową korekcję dźwięku (British EQ) oraz wbudowany 24-bitowy procesor efektów z 100 presetami. Urządzenia oferują elastyczne możliwości routingu sygnału dla zastosowań studyjnych i koncertowych.
Instalacja i podłączenia
Zawsze używaj zasilacza dostarczonego w zestawie. Podczas podłączania kabli audio należy pamiętać o standardach:
- Wejścia mikrofonowe (XLR): zbalansowane, z opcją zasilania phantom +48V.
- Wejścia liniowe (1/4" TRS): zbalansowane lub niezbalansowane.
- Wyjścia główne (MAIN OUT): niezbalansowane złącza mono.
Obsługa i ustawienia
Aby uzyskać optymalną jakość dźwięku, należy poprawnie ustawić poziomy sygnału:
- Użyj pokrętła TRIM, aby dostosować wzmocnienie wejściowe tak, aby dioda CLIP nie świeciła się w sposób ciągły.
- Użyj suwaka MAIN MIX do regulacji głośności wyjściowej.
- Wybór efektu odbywa się za pomocą pokrętła PROGRAM; naciśnij je, aby zatwierdzić wybór.
Bezpieczeństwo
Urządzenie powinno być chronione przed wilgocią i źródłami ciepła. Nie należy otwierać obudowy; wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel serwisowy. W przypadku burzy lub długiego okresu nieużywania, urządzenie należy odłączyć od zasilania.
Informacje o producencie
Behringer
Praktyczna pomoc
Typowe problemy
Sprzężenie zwrotne (feedback)
Upewnij się, że pokrętło FX SEND w kanale, do którego podłączony jest zewnętrzny procesor efektów, jest skręcone w lewo, jeśli nie jest używane.
Dioda CLIP świeci się ciągle
Zmniejsz wzmocnienie (TRIM) na danym kanale wejściowym, aby uniknąć zniekształceń sygnału.
Brak dźwięku przy włączonym zasilaniu phantom
Sprawdź, czy używasz odpowiednich kabli (nie używaj niezbalansowanych złączy XLR z pinami 1 i 3 zmostkowanymi przy włączonym zasilaniu +48V).
Przed użyciem
- Sprawdź, czy urządzenie nie uległo uszkodzeniu podczas transportu.
- Zapewnij odpowiednią przestrzeń wokół miksera dla prawidłowej wentylacji.
- Podłącz zasilacz do miksera przed włączeniem go do gniazdka sieciowego.
- Wycisz głośniki przed włączeniem zasilania phantom +48V.
- Upewnij się, że wszystkie kable audio są wysokiej jakości.
Parametry w praktyce
- Zasilanie phantom +48V
- Napięcie wymagane do pracy mikrofonów pojemnościowych.
Ilustracje i schematy

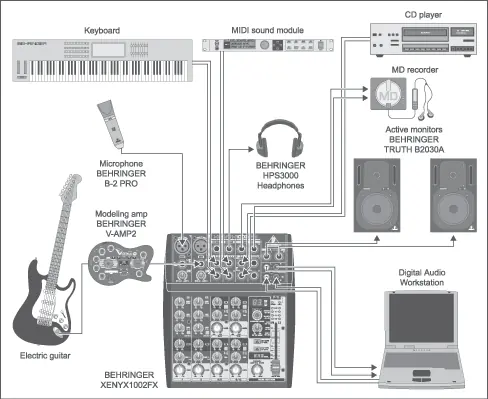

- Schemat połączeń studyjnych pokazuje podłączenie instrumentów do wejść mono, a urządzeń zewnętrznych (CD, MD) do wejść CD/TAPE.

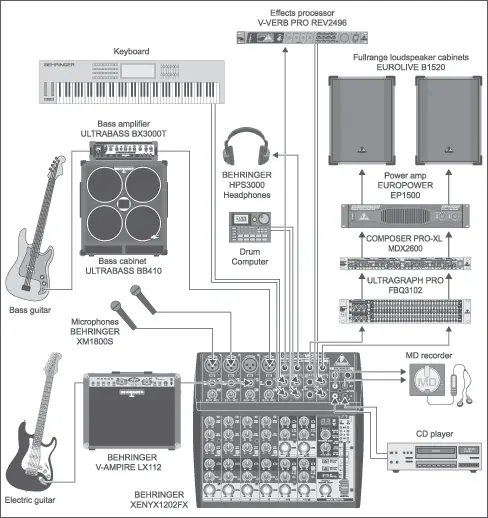

- Schemat połączeń koncertowych ilustruje podłączenie mikrofonów i instrumentów do miksera oraz wyjście sygnału na wzmacniacze i kolumny.
Zgodność modelu
- Mikser współpracuje z mikrofonami dynamicznymi i pojemnościowymi (wymagają +48V).
- Wejścia liniowe akceptują sygnały o poziomie +4 dBu lub -10 dBV.
