Instrukcja obsługi miksera analogowego Behringer XENYX 1002SFX / 1202SFX
Szybki przewodnik po mikserach analogowych Behringer XENYX 1002SFX i 1202SFX. Zawiera informacje o podłączeniach, obsłudze kanałów, efektach, ustawianiu wzmocnienia oraz specyfikację techniczną.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument stanowi skróconą instrukcję obsługi mikserów analogowych Behringer XENYX 1002SFX oraz 1202SFX. Zawiera kluczowe wskazówki dotyczące bezpiecznego podłączenia, konfiguracji sygnału oraz obsługi wbudowanego procesora efektów. Przed przystąpieniem do pracy należy upewnić się, że używane jest zasilanie o odpowiednim napięciu dla danego modelu.
Podłączenie i pierwsze uruchomienie
Aby poprawnie skonfigurować mikser:
- Ustaw regulatory LEVEL kanałów wejściowych w pozycji środkowej (0 dB).
- Ustaw regulatory GAIN na minimum (całkowicie w lewo) przed podłączeniem źródeł sygnału.
- Zwiększaj wzmocnienie GAIN podczas odtwarzania sygnału, aż najgłośniejsze piki spowodują sporadyczne zapalenie diody CLIP, a następnie nieco zmniejsz ustawienie.
- W przypadku nagrywania cyfrowego, zaleca się utrzymywanie poziomu nagrywania w okolicach 0 dB, aby uniknąć cyfrowych zniekształceń.
Obsługa kanałów i kontrola sygnału
Mikser oferuje kanały mono z wejściami mikrofonowymi XLR (z zasilaniem phantom +48 V) oraz wejściami liniowymi jack 6,35 mm. Kanały stereo posiadają wejścia liniowe jack oraz możliwość podłączenia sygnału USB. Kluczowe elementy sterujące obejmują:
- EQ: 3-pasmowy korektor z zakresem +/- 15 dB.
- LOW CUT: Filtr dolnozaporowy w kanałach mono do eliminacji niepożądanych niskich częstotliwości.
- FX: Regulacja wysyłki sygnału do wbudowanego procesora efektów.
- PAN/BAL: Ustawienie panoramy (mono) lub balansu (stereo).
Procesor efektów
Wbudowany procesor efektów pozwala na wybór jednego z 99 presetów. Aby wybrać efekt, należy obracać pokrętłem PROGRAM, aż numer na wyświetlaczu zacznie migać, a następnie wcisnąć pokrętło, aby zatwierdzić wybór.

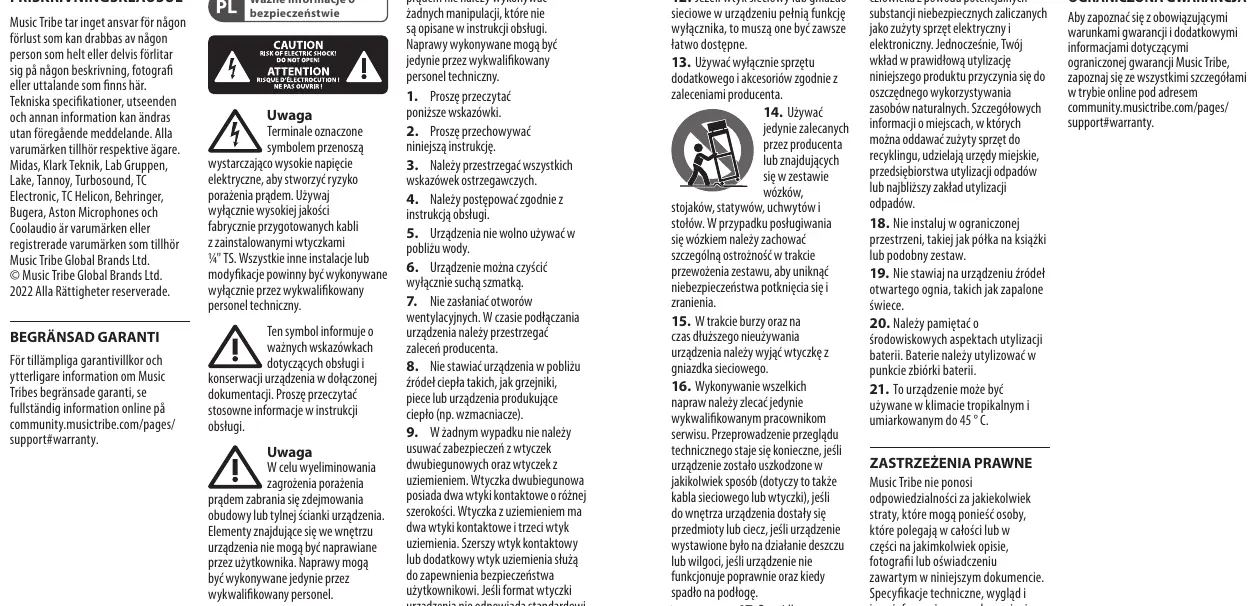

Bezpieczeństwo i konserwacja
Urządzenie powinno być używane w klimacie tropikalnym lub umiarkowanym do 45°C. Nie należy blokować otworów wentylacyjnych ani instalować miksera w zamkniętych przestrzeniach. Wszelkie naprawy muszą być wykonywane przez wykwalifikowany personel serwisowy. W przypadku uszkodzenia kabla zasilającego lub wtyczki, należy skontaktować się z serwisem.
Dane techniczne
Mikser wymaga zasilania 18 V DC 1.0 A (zasilacz w zestawie). Pobór mocy wynosi 15 W. Urządzenie nie może być zasilane bezpośrednio przez port USB.
Informacje o producencie
Behringer
Praktyczna pomoc
Typowe problemy
Dioda CLIP świeci się ciągle
Sygnał wejściowy jest zbyt wysoki. Zredukuj wzmocnienie za pomocą pokrętła GAIN lub FX.
Brak sygnału efektów w miksie
Upewnij się, że pokrętło FX TO MAIN nie jest ustawione na minimum.
Sprzężenie w pętli efektów
Jeśli używasz zewnętrznego procesora efektów przez kanał stereo, ustaw pokrętło FX tego kanału na minimum.
Przed użyciem
- Upewnij się, że wzmacniacze i głośniki są wyłączone przed włączeniem miksera.
- Sprawdź, czy napięcie sieciowe jest zgodne z wymaganiami modelu.
- Ustaw wszystkie regulatory GAIN na minimum przed podłączeniem źródeł.
- Upewnij się, że używasz wysokiej jakości kabli z wtyczkami jack 6,35 mm lub XLR.
Parametry w praktyce
- Zasilanie Phantom (+48 V)
- Niezbędne do działania mikrofonów pojemnościowych; aktywowane przełącznikiem PHANTOM.
- STREAM INPUT/OUTPUT
- Złącza do podłączenia zewnętrznych źródeł sygnału (np. CD, komputer) lub rejestratorów.
Ilustracje i schematy
- Schemat połączeń (Hook-up) pokazuje podłączenie mikrofonów, instrumentów, głośników aktywnych oraz rejestratorów cyfrowych.
- Panel kontrolny (Controls) opisuje funkcje wszystkich pokręteł, przycisków i złączy ponumerowanych od 1 do 31.
Zgodność modelu
- Mikser nie może być zasilany przez magistralę USB; zawsze używaj dołączonego zasilacza.
- Wejścia mono XLR i jack nie mogą być używane jednocześnie dla tego samego kanału.
