Instrukcja obsługi miksera Behringer XENYX 1002B

Najważniejsze informacje z instrukcji

Mikser Behringer XENYX 1002B to kompaktowe urządzenie 10-wejściowe z 2-busami, wyposażone w przedwzmacniacze mikrofonowe XENYX oraz 3-pasmową korekcję dźwięku. Urządzenie wyróżnia się możliwością pracy na zasilaniu bateryjnym (3x 9V), co pozwala na pracę w terenie. Przed rozpoczęciem pracy upewnij się, że wszystkie urządzenia zewnętrzne (głośniki, wzmacniacze) są wyłączone, a fadery ustawione na minimum.

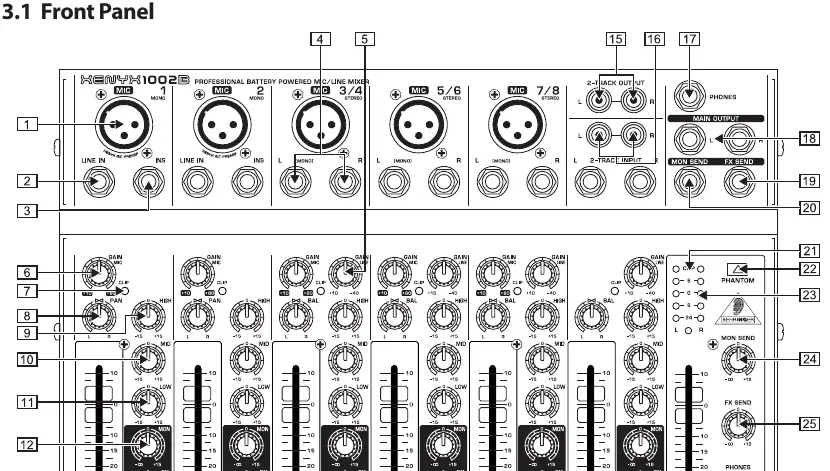

Opis elementów sterujących

Panel przedni zawiera:

• MIC: Wejście mikrofonowe XLR.
• LINE IN: Wejście liniowe jack 1/4".
• GAIN: Pokrętła czułości wejściowej (osobne dla MIC i LINE).
• CLIP LED: Dioda sygnalizująca przesterowanie sygnału.
• EQ (HIGH, MID, LOW): Korekcja częstotliwości.
• MON / FX: Pokrętła wysyłki sygnału do monitorów lub procesorów efektów.
• MAIN FADER: Główny suwak głośności wyjściowej.

Podłączenie sprzętu

Prawidłowe połączenia są kluczowe dla jakości dźwięku:

• Mikrofony: Podłącz do wejść MIC za pomocą kabli XLR.
• Źródła liniowe: Podłącz do wejść LINE IN za pomocą kabli jack 1/4" TS.
• Źródła stereo: Użyj dwóch wejść jack 1/4" lub wejść stereo LINE IN.
• Odsłuch: Podłącz aktywne monitory lub wzmacniacz do MAIN OUTPUT.
• Słuchawki: Podłącz do gniazda PHONES.

Ustawianie wzmocnienia (Gain)

Prawidłowe ustawienie gainu zapewnia optymalny odstęp sygnału od szumu:

1. Podłącz źródło dźwięku i ustaw pokrętła PAN/BAL oraz EQ w pozycji środkowej (12:00).
2. Podczas testowania źródła (śpiew/gra) obracaj pokrętło GAIN zgodnie z ruchem wskazówek zegara, aż dioda CLIP zacznie świecić.
3. Cofnij pokrętło GAIN nieco w lewo, aby dioda CLIP świeciła tylko sporadycznie lub wcale.
4. Jeśli używasz wejść MIC i LINE jednocześnie na kanałach stereo, ustaw gain dla każdego źródła osobno, dbając o to, by żadne nie powodowało świecenia diody CLIP.

Zasilanie bateryjne

Mikser może pracować na trzech bateriach 9V:

• Odkręć śrubę na spodzie urządzenia, aby otworzyć komorę baterii.
• Włóż baterie zgodnie z polaryzacją (+/-).
• Czas pracy wynosi około 4 godziny przy użyciu wysokiej jakości baterii alkalicznych.
• Zasilanie bateryjne zapewnia 18V zasilania Phantom dla mikrofonów pojemnościowych (zasilacz sieciowy zapewnia 23V).

Zastosowania i konfiguracja

Efekty zewnętrzne: Użyj gniazda FX SEND do wysyłki sygnału do procesora efektów. Sygnał "wet" (z efektem) wróć do miksera przez jeden z kanałów stereo. Pamiętaj, aby nie podkręcać pokrętła FX na kanale, do którego wraca sygnał z procesora, aby uniknąć sprzężeń.

Monitoring: Użyj pokręteł MON na kanałach, aby stworzyć niezależny miks dla muzyków. Sygnał MON jest "pre-fader", co oznacza, że zmiany głośności głównej (MAIN FADER) nie wpływają na miks monitorowy.

Dane techniczne

• Zasilanie Phantom: 18V (baterie) / 23V (zasilacz).
• Wymiary: 40 mm / 73 mm x 298 mm x 216 mm.
• Waga: 2.5 kg (bez zasilacza).
• Pobór mocy: 50 W.
