Instrukcja obsługi miksera analogowego Behringer XENYX 1002SFX / 1202SFX

Najważniejsze informacje

Niniejsza instrukcja dotyczy mikserów analogowych Behringer XENYX 1002SFX oraz 1202SFX. Urządzenia te wyposażone są w interfejs USB do streamingu oraz wbudowany procesor efektów. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa oraz procedurą poprawnego ustawiania wzmocnienia sygnału.

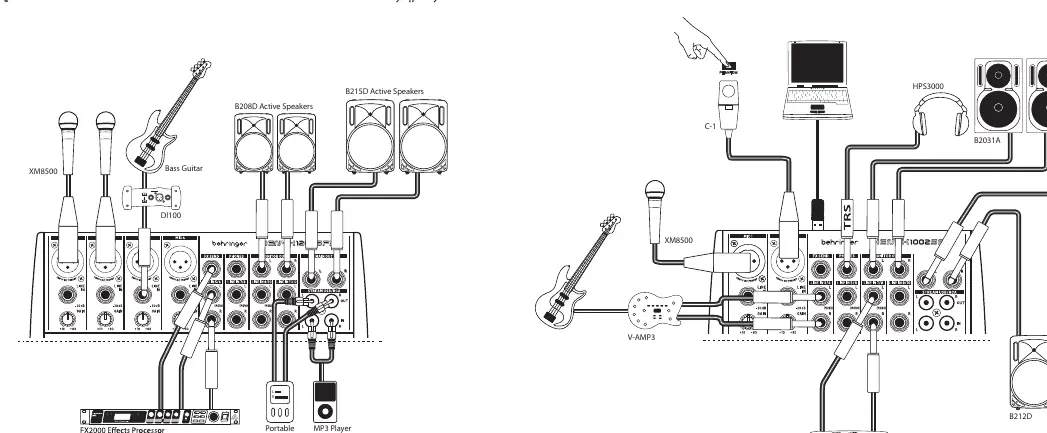

Podłączenie urządzenia

Mikser umożliwia podłączenie różnorodnych źródeł dźwięku oraz urządzeń wyjściowych:

• Wejścia mikrofonowe (MIC): Zbalansowane złącza XLR z opcjonalnym zasilaniem phantom +48V dla mikrofonów pojemnościowych.
• Wejścia liniowe (LINE IN): Zbalansowane złącza jack 6,35 mm dla instrumentów i urządzeń liniowych.
• Wejścia STREAM: Złącza RCA lub USB do podłączenia zewnętrznych źródeł dźwięku (np. odtwarzacz CD, komputer).
• Wyjścia MAIN OUT: Zbalansowane złącza jack 6,35 mm do podłączenia systemu nagłośnieniowego.
• Wyjścia STREAM OUT: Niezbalansowane wyjścia do rejestracji dźwięku.

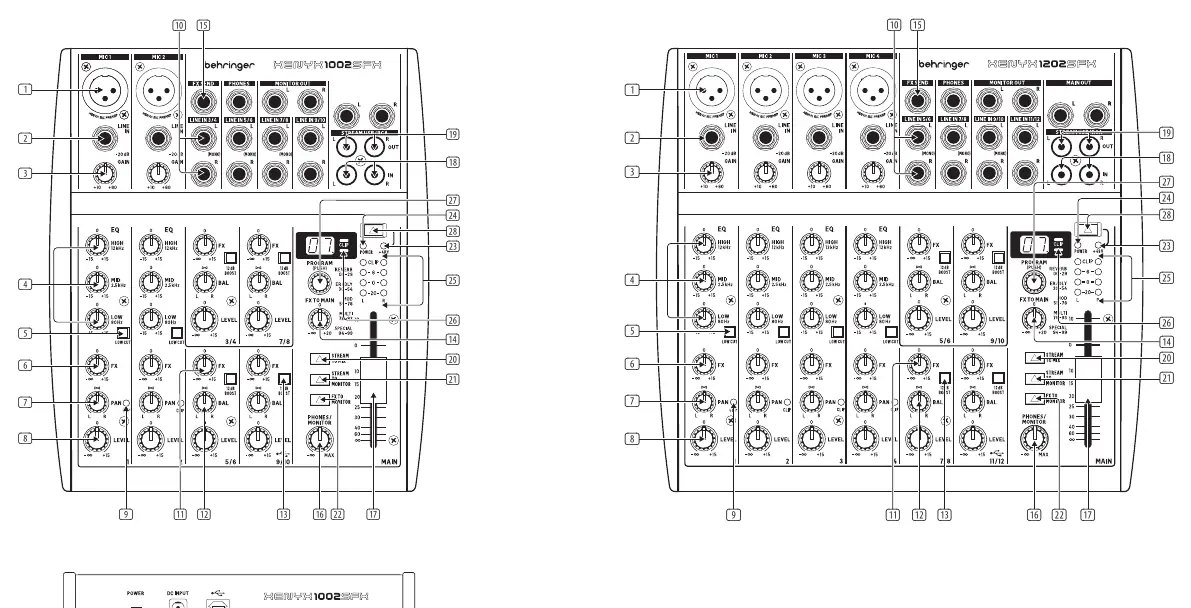

Opis elementów sterujących

Każdy kanał wejściowy posiada zestaw kontrolek:

• GAIN: Regulacja wzmocnienia wejściowego. Zawsze ustawiaj na minimum przed podłączeniem źródła.
• EQ: 3-pasmowy korektor (High, Mid, Low) z zakresem +/- 15 dB.
• LOW CUT: Filtr odcinający niskie częstotliwości.
• FX: Regulacja wysyłki sygnału do procesora efektów.
• PAN/BAL: Ustawienie pozycji sygnału w panoramie stereo.
• LEVEL: Regulacja poziomu sygnału w głównym miksie.

Pierwsze uruchomienie

Aby poprawnie ustawić wzmocnienie kanałów:

1. Ustaw regulatory LEVEL w pozycji środkowej (0 dB).
2. Ustaw regulatory GAIN w lewym skrajnym położeniu.
3. Podłącz źródło sygnału.
4. Zwiększaj wzmocnienie (GAIN) podczas grania/śpiewania, aż najgłośniejsze momenty spowodują chwilowe zapalenie diody CLIP, a następnie nieco zmniejsz ustawienie.

Podczas nagrywania cyfrowego zaleca się utrzymywanie poziomu sygnału w okolicach 0 dB, aby uniknąć cyfrowych zniekształceń.

Efekty wewnętrzne

Mikser posiada wbudowany procesor efektów z 100 presetami (Reverb, Delay, Modulation, Multi, Special FX). Wybór efektu odbywa się za pomocą pokrętła PROGRAM. Wybrany numer miga na wyświetlaczu – należy go zatwierdzić, wciskając pokrętło.

Dane techniczne

Urządzenie wymaga zasilania z dołączonego zasilacza (18 V DC). Mikser nie jest zasilany przez magistralę USB. Zakres temperatur pracy wynosi od 5°C do 45°C.

Bezpieczeństwo

Nie należy otwierać obudowy urządzenia. Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel. Urządzenie musi być podłączone do gniazda sieciowego z uziemieniem.
