Instrukcja obsługi miksera audio Behringer XENYX 1002FX/1202FX
Szybki przewodnik po instrukcji obsługi miksera audio Behringer XENYX 1002FX/1202FX. Dowiedz się, jak poprawnie podłączyć sprzęt, skonfigurować kanały, korzystać z procesora efektów oraz rozwiązywać typowe problemy z dźwiękiem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy mikserów audio Behringer XENYX 1002FX oraz 1202FX. Dokument zawiera wytyczne dotyczące bezpiecznej eksploatacji, konfiguracji połączeń oraz obsługi wbudowanego procesora efektów. Przed podłączeniem urządzenia należy upewnić się, że napięcie zasilania jest zgodne z wymaganiami lokalnymi oraz że wszystkie połączenia audio są wykonane poprawnie, aby uniknąć przesterowania sygnału lub uszkodzenia sprzętu.

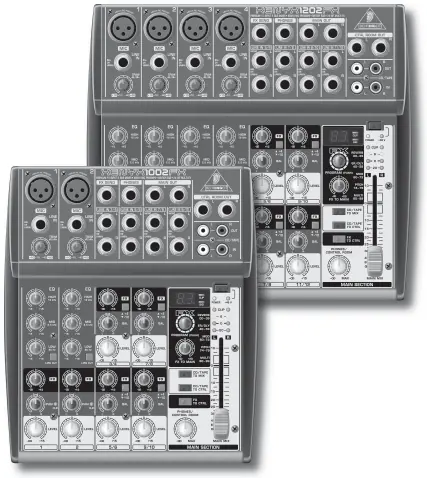

Opis urządzenia i elementy sterowania
Mikser wyposażony jest w przedwzmacniacze mikrofonowe XENYX, 3-pasmowy korektor (EQ) oraz wbudowany procesor efektów 24-bit. Panel sterowania obejmuje:
- Kanały mono: Wejścia mikrofonowe (XLR) i liniowe (jack), regulacja wzmocnienia (TRIM), korekcja EQ (HIGH, MID, LOW), filtr dolnozaporowy (LOW CUT), regulacja panoramy (PAN) oraz poziomu (LEVEL).
- Kanały stereo: Wejścia liniowe, regulacja balansu (BAL) i poziomu (LEVEL).
- Sekcja główna (Main Section): Regulacja poziomu wyjściowego (MAIN MIX), kontrola efektów (FX), wyjścia słuchawkowe oraz wejścia/wyjścia CD/TAPE.
Instalacja i podłączenia
Prawidłowa instalacja jest kluczowa dla jakości dźwięku:
- Zasilanie: Używaj wyłącznie dołączonego zasilacza. Podłącz zasilacz do miksera przed włączeniem do sieci.
- Połączenia audio: Używaj wysokiej jakości kabli. Mikser obsługuje złącza XLR (zbalansowane) oraz 1/4" TRS (zbalansowane/niezbalansowane).
- Zasilanie Phantom (+48V): Wymagane dla mikrofonów pojemnościowych. Włączaj je dopiero po podłączeniu mikrofonów i wyciszeniu monitorów, aby uniknąć trzasków.
Obsługa i procesor efektów
Procesor efektów oferuje 100 presetów (reverb, chorus, flanger, delay, pitch, multi-effects). Aby użyć efektu, należy ustawić pokrętło PROGRAM na wybrany numer, a następnie nacisnąć je, aby zatwierdzić wybór. Poziom efektu na danym kanale reguluje się pokrętłem FX.
Rozwiązywanie problemów
W przypadku wystąpienia problemów z dźwiękiem, sprawdź:
- Pętla sprzężenia zwrotnego: Upewnij się, że sygnał z wyjścia nie jest ponownie kierowany do wejścia (np. przy nagrywaniu).
- Przesterowanie (Clip): Jeśli dioda CLIP świeci się stale, zmniejsz wzmocnienie (TRIM) na kanale wejściowym.
- Brak dźwięku: Sprawdź, czy przyciski przypisania sygnału (np. CD/TAPE TO MIX) są w odpowiedniej pozycji.
Informacje o producencie
Behringer
Praktyczna pomoc
Typowe problemy
Słyszalne sprzężenie zwrotne (pisk)
Sprawdź, czy sygnał z wyjścia nie wraca do wejścia (np. przy nagrywaniu). Upewnij się, że przycisk CD/TAPE TO MIX nie jest wciśnięty, jeśli nie jest to wymagane.
Dioda CLIP świeci się stale
Sygnał wejściowy jest zbyt silny. Zmniejsz pokrętło TRIM na danym kanale, aż dioda przestanie się świecić.
Trzaski przy włączaniu zasilania Phantom (+48V)
Zawsze wyciszaj monitory/głośniki przed włączeniem zasilania Phantom i odczekaj chwilę po jego włączeniu.
Przed użyciem
- Sprawdź, czy napięcie zasilania w gniazdku jest zgodne z wymaganiami zasilacza.
- Upewnij się, że wszystkie suwaki i pokrętła głośności są ustawione na minimum przed włączeniem urządzenia.
- Podłącz zasilacz do miksera przed włożeniem wtyczki do gniazdka sieciowego.
- Upewnij się, że używasz odpowiednich kabli (zbalansowane dla XLR/TRS, niezbalansowane dla TS).
Parametry w praktyce
- Zasilanie Phantom (+48V)
- Napięcie wymagane do pracy mikrofonów pojemnościowych.
- Procesor efektów
- Wbudowany moduł 24-bitowy oferujący 100 presetów (reverb, delay itp.).
- Filtr LOW CUT
- Filtr dolnozaporowy (18 dB/okt., -3 dB przy 75 Hz) usuwający niepożądane niskie częstotliwości (np. szum stóp).
Ilustracje i schematy
- Schemat połączeń w studiu nagraniowym pokazuje podłączenie instrumentów, mikrofonów, procesorów efektów oraz monitorów odsłuchowych.
- Schemat połączeń dla nagłośnienia koncertowego (Live) ilustruje podłączenie wzmacniaczy basowych, mikrofonów i kolumn głośnikowych.
Zgodność modelu
- Mikser obsługuje zarówno mikrofony pojemnościowe (wymagają +48V), jak i dynamiczne.
- Wejścia liniowe akceptują sygnały o poziomie +4 dBu lub -10 dBV.
