Instrukcja obsługi miksera Behringer XENYX 1002SFX / 1202SFX
Szybki przewodnik po mikserze Behringer XENYX 1002SFX i 1202SFX. Dowiedz się, jak podłączyć sprzęt, ustawić wzmocnienie, korzystać z wbudowanych efektów i zrozumieć funkcje kontrolne urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Mikser Behringer XENYX 1002SFX / 1202SFX to kompaktowe urządzenie analogowe z wbudowanym interfejsem USB i procesorem efektów. Instrukcja zawiera wytyczne dotyczące bezpiecznej obsługi, podłączania urządzeń zewnętrznych oraz konfiguracji sygnału. Urządzenie nie jest zasilane przez USB, dlatego zawsze należy używać dołączonego zasilacza.

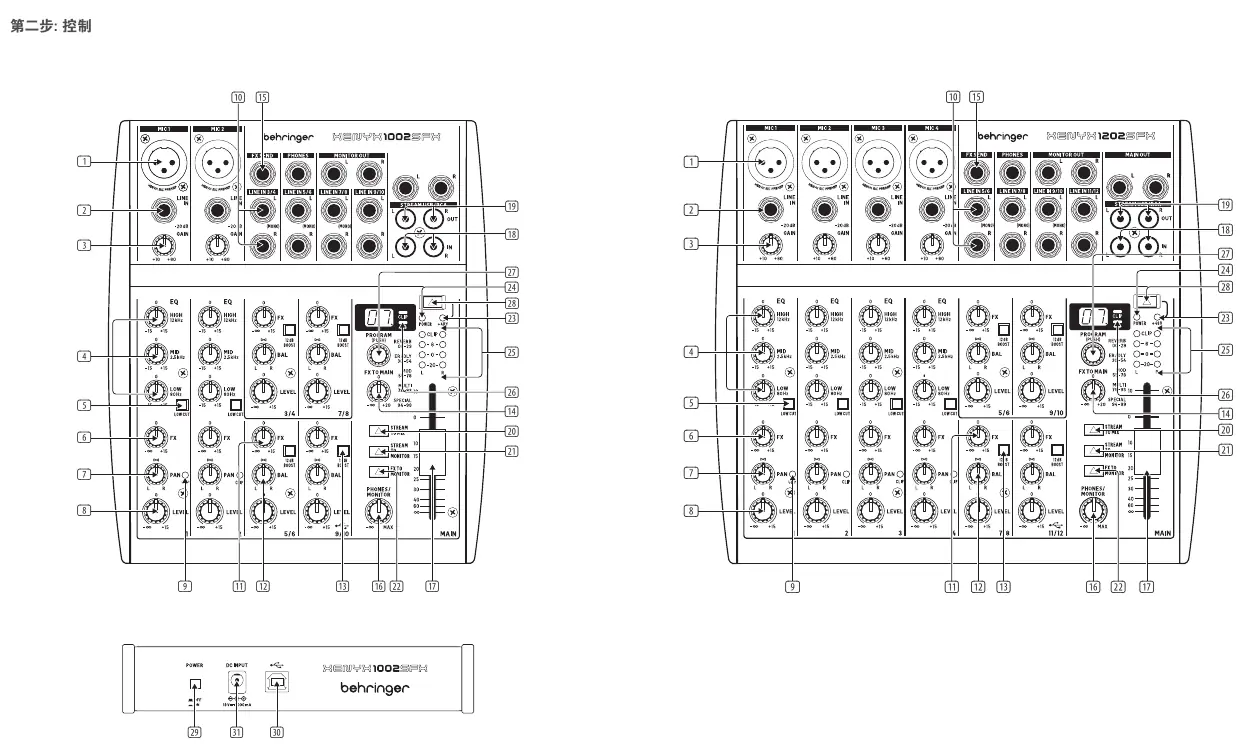

Opis elementów sterujących
- MIC: Wejście XLR z zasilaniem phantom +48V dla mikrofonów pojemnościowych.
- LINE IN: Wejście liniowe 1/4" dla instrumentów i urządzeń o poziomie liniowym.
- GAIN: Regulacja wzmocnienia przedwzmacniacza.
- EQ: 3-pasmowa korekcja dźwięku (wysokie, średnie, niskie tony).
- FX: Wysyłka sygnału do procesora efektów.
- LEVEL: Regulacja poziomu wyjściowego kanału.
- CLIP: Wskaźnik przesterowania sygnału.
- STREAM TO MIX / MONITOR: Przyciski kierujące sygnał USB do głównego miksu lub odsłuchu.

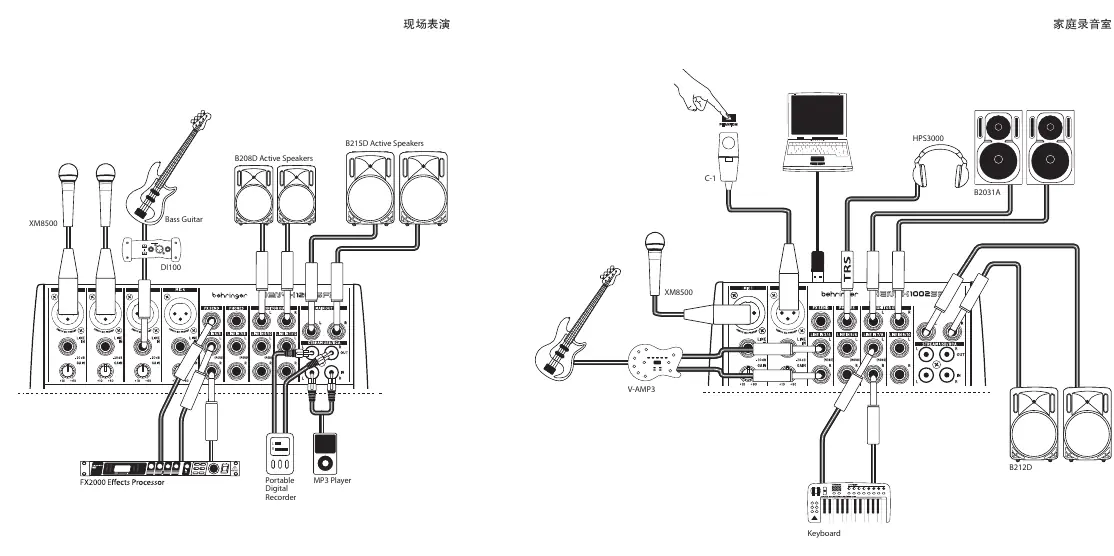

Podłączenie i konfiguracja
Urządzenie umożliwia pracę w trybie "Live Performance" (na żywo) oraz "Home Studio" (nagrywanie). Do podłączenia mikrofonów używaj kabli XLR, a do instrumentów kabli TRS. Pamiętaj, aby przed włączeniem urządzenia ustawić wszystkie suwaki i pokrętła poziomu na minimum.
Ustawienia wzmocnienia
Aby uzyskać optymalną jakość dźwięku, ustaw pokrętło LEVEL w pozycji środkowej (0 dB). Następnie powoli zwiększaj wzmocnienie (GAIN), aż wskaźnik szczytowy (CLIP) zacznie sporadycznie migać przy najgłośniejszych dźwiękach, a następnie lekko go zmniejsz.
Lista efektów
Urządzenie posiada wbudowane efekty podzielone na kategorie: Reverb (00-29), Early Reflections/Delay (30-54), Modulation (55-74) oraz Special FX (94-99).
Bezpieczeństwo
- Nie otwieraj obudowy urządzenia.
- Chroń urządzenie przed wilgocią i deszczem.
- Używaj tylko zasilacza dostarczonego przez producenta.
- Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel.
- Urządzenie przeznaczone do pracy w klimacie nie-tropikalnym, do wysokości 2000 m n.p.m.
Informacje o producencie
Behringer
Praktyczna pomoc
Typowe problemy
Dźwięk jest zniekształcony
Sprawdź wskaźnik CLIP. Jeśli świeci światłem ciągłym, zmniejsz wzmocnienie (GAIN) lub poziom efektu (FX).
Brak dźwięku z komputera przez USB
Upewnij się, że przycisk STREAM TO MIX jest wciśnięty.
Sprzężenie zwrotne (feedback)
Zmniejsz poziom efektu (FX) lub ustawienie poziomu kanału.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z wymaganiami.
- Ustaw wszystkie suwaki poziomu na minimum przed włączeniem.
- Podłącz zasilacz do gniazda DC INPUT.
- Upewnij się, że używasz odpowiednich kabli (XLR lub TRS).
Ilustracje i schematy
- Panel przedni zawiera pokrętła wzmocnienia (GAIN), korekcji (EQ), efektów (FX) oraz suwaki poziomu (LEVEL).
- Złącza wejściowe obejmują wejścia mikrofonowe (XLR) oraz liniowe (TRS).
Zgodność modelu
- Mikser nie jest zasilany przez USB; wymaga zewnętrznego zasilacza.
- Zgodny z systemami Windows/Mac przez USB (UAC2).
