Instrukcja obsługi miksera audio Behringer XENYX QX1202USB/QX1002USB
Szybki przewodnik po mikserze audio Behringer XENYX QX1202USB oraz QX1002USB. Dowiedz się, jak poprawnie podłączyć sprzęt, ustawić wzmocnienie (gain staging), korzystać z efektów oraz zrozumieć funkcje poszczególnych pokręteł i złączy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy mikserów Behringer XENYX QX1202USB oraz QX1002USB. Urządzenia te są wyposażone w przedwzmacniacze mikrofonowe XENYX, kompresory, brytyjskie korektory (EQ), procesor efektów Klark Teknik oraz interfejs USB. Mikser nie jest zasilany przez magistralę USB i wymaga użycia dołączonego zasilacza sieciowego.
Podłączenie urządzenia
Mikser umożliwia podłączenie różnych źródeł dźwięku:
- Mikrofony: Podłączane przez złącza XLR. Dostępne zasilanie phantom +48V dla mikrofonów pojemnościowych.
- Instrumenty i urządzenia liniowe: Podłączane przez złącza jack 1/4" (mono lub stereo).
- Odtwarzacze zewnętrzne: Podłączane przez wejścia CD/TAPE.
- Głośniki i monitory: Podłączane przez wyjścia MAIN OUT lub CTRL ROOM OUT.
Sterowanie i funkcje
Kluczowe elementy sterujące miksera:
- GAIN: Regulacja wzmocnienia sygnału wejściowego. Należy ustawić go na minimum przed podłączeniem źródła.
- EQ (3-pasmowy): Regulacja tonów niskich, średnich i wysokich (podbicie/obcięcie do 15 dB).
- FX: Wysyłka sygnału do procesora efektów.
- PAN/BAL: Ustawienie pozycji sygnału w panoramie stereo.
- LEVEL: Ustawienie poziomu sygnału w miksie głównym.
- COMP: Regulacja kompresji na kanale.
- PHANTOM: Przycisk aktywujący zasilanie +48V dla mikrofonów pojemnościowych.
Pierwsze uruchomienie i ustawienia
Aby poprawnie ustawić wzmocnienie (gain staging):
- Ustaw regulatory LEVEL kanałów wejściowych w pozycji środkowej (0 dB).
- Użyj pokrętła GAIN, aby zwiększyć wzmocnienie, aż piki sygnału na mierniku poziomu osiągną 0 dB.
- Unikaj przesterowania (dioda CLIP nie powinna świecić stale).
Bezpieczeństwo
Urządzenie powinno być instalowane w dobrze wentylowanym miejscu, z dala od źródeł ciepła i wody. Naprawy powinny być wykonywane wyłącznie przez wykwalifikowany personel serwisowy. W przypadku burzy lub długiego nieużywania urządzenia, należy odłączyć je od zasilania.
Informacje o producencie
Behringer
Praktyczna pomoc
Typowe problemy
Brak dźwięku
Sprawdź, czy pokrętło GAIN nie jest skręcone do końca w lewo (-∞) oraz czy fader MAIN MIX jest podniesiony.
Zniekształcenia dźwięku
Sprawdź diody CLIP. Jeśli świecą, zmniejsz wzmocnienie pokrętłem GAIN.
Mikrofon pojemnościowy nie działa
Upewnij się, że włączono zasilanie phantom (+48V) przyciskiem PHANTOM.
Przed użyciem
- Upewnij się, że używasz dołączonego zasilacza (mikser nie jest zasilany przez USB).
- Ustaw wszystkie regulatory LEVEL na 0 dB przed podłączeniem źródeł.
- Sprawdź, czy kable mikrofonowe są wysokiej jakości (symetryczne XLR).
Ilustracje i schematy

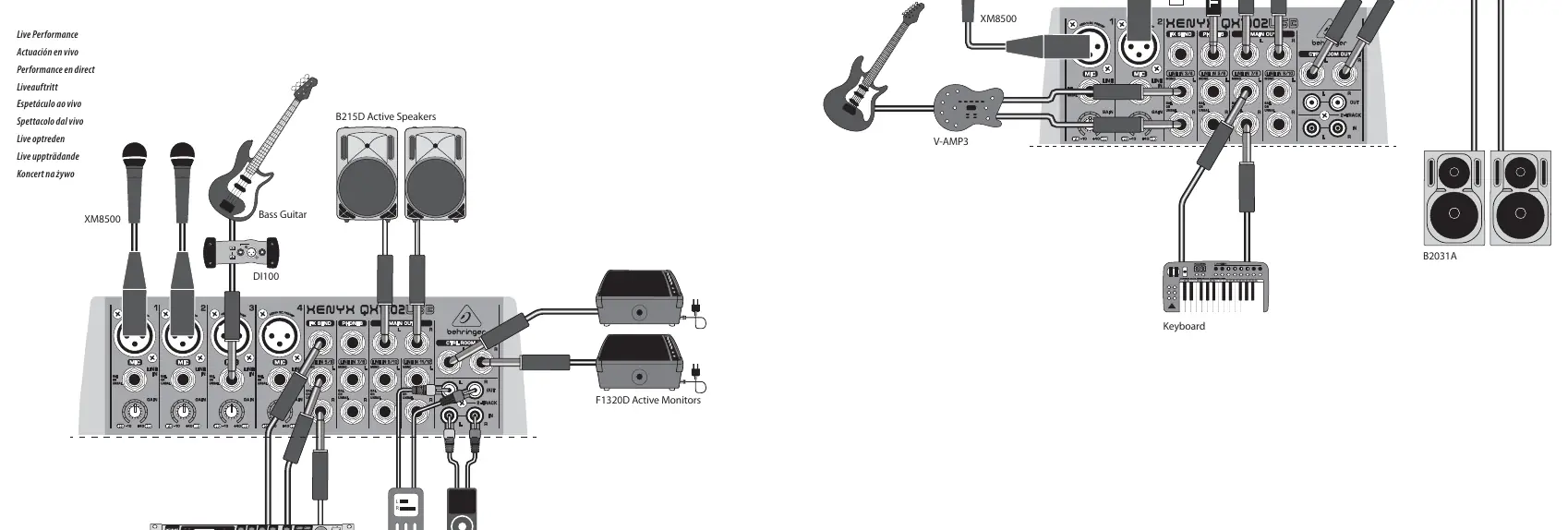

- Schemat połączeń pokazuje podłączenie mikrofonów, instrumentów (gitara, keyboard) oraz głośników aktywnych.

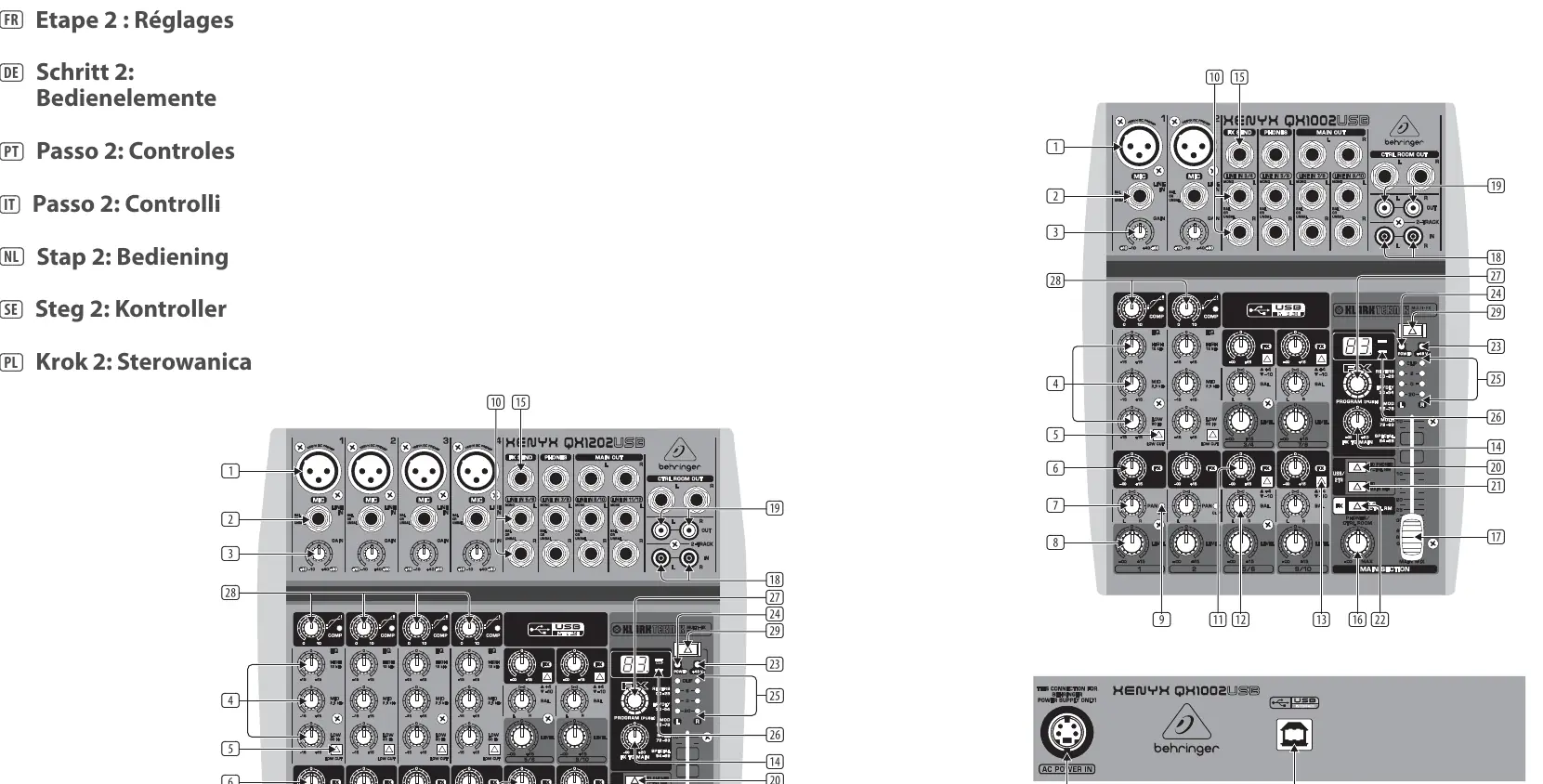

- Panel sterowania zawiera ponumerowane elementy, których funkcje są opisane w sekcji 'Controls'.
Zgodność modelu
- Mikser nie jest zasilany przez USB.
- Wejścia stereo akceptują sygnały o poziomie liniowym.
