Instrukcja obsługi monitorów studyjnych Behringer TRUTH B2031A/B2030A
Szybki przewodnik po instrukcji obsługi monitorów studyjnych Behringer TRUTH B2031A oraz B2030A. Dowiedz się, jak podłączyć sprzęt, skonfigurować ustawienia dźwięku i bezpiecznie korzystać z urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Monitory studyjne Behringer TRUTH B2031A/B2030A to aktywne, dwudrożne systemy odsłuchowe. Instrukcja zawiera opis panelu sterowania, procedury bezpieczeństwa oraz specyfikację techniczną. str. 1, 12, 18
Najważniejsze czynności
- Podłączanie zasilania str. 13, 14
Pierwsze uruchomienie
- Ustaw przełącznik POWER w pozycji OFF przed podłączeniem do sieci. str. 13, 14
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| B2031A RMS Power | 140 W | Moc RMS przy 0.1% THD | str. 18 |
| B2030A RMS Power | 70 W | Moc RMS przy 0.1% THD | str. 18 |
Gdzie szukać w PDF
- Panel sterowania str. 12
- Specyfikacja str. 18
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy aktywnych, dwudrożnych monitorów studyjnych Behringer TRUTH B2031A oraz B2030A. Dokument zawiera kluczowe informacje dotyczące bezpieczeństwa, opisy elementów sterujących na panelu tylnym oraz specyfikację techniczną obu modeli.
Opis elementów sterujących
Panel tylny monitorów TRUTH zawiera szereg przełączników i złączy umożliwiających dostosowanie dźwięku do warunków akustycznych pomieszczenia:
- ON: Dioda sygnalizująca włączenie zasilania.
- LIMIT: Dioda informująca o aktywacji wbudowanych zabezpieczeń.
- INPUT: Zbalansowane wejścia (złącza 1/4" TRS oraz XLR).
- INPUT TRIM: Regulacja czułości wejściowej.
- LOW FREQUENCY: Przełącznik dostosowujący pasmo niskich częstotliwości (np. do pracy z subwooferem).
- ROOM COMPENSATION: Przełącznik kompensacji akustycznej w zależności od ustawienia monitora.
- HIGH FREQUENCY: Przełącznik dostosowujący charakterystykę wysokich częstotliwości do tłumienia pomieszczenia.
- POWER MODE: Wybór trybu zasilania (ON, OFF, AUTO).
- MUTE LOW / MUTE HIGH: Funkcje wyciszania odpowiednio głośnika niskotonowego i wysokotonowego (do celów serwisowych).
Podłączenie i pierwsze uruchomienie
Przed podłączeniem urządzenia do sieci elektrycznej upewnij się, że przełącznik POWER znajduje się w pozycji OFF. Podłączenie do sieci odbywa się za pomocą standardowego złącza IEC. Należy używać wyłącznie wysokiej jakości kabli z wtykami 1/4" TRS lub XLR.
Dane techniczne
Monitory różnią się mocą wzmacniacza oraz komponentami:
- B2031A: Moc RMS 140 W, woofer 8 3/4".
- B2030A: Moc RMS 70 W, woofer 6 3/4".
- Częstotliwość podziału zwrotnicy: 2 kHz (aktywna, 4. rzędu Linkwitz-Riley).
Bezpieczeństwo
Urządzenie powinno być instalowane zgodnie z zaleceniami producenta. Nie należy blokować otworów wentylacyjnych ani instalować urządzenia w pobliżu źródeł ciepła. W przypadku awarii lub konieczności naprawy, należy zwrócić się do wykwalifikowanego personelu serwisowego.
Informacje o producencie
Behringer
Praktyczna pomoc
Typowe problemy
Dioda LIMIT świeci się
Oznacza to, że aktywowane zostało jedno z wbudowanych zabezpieczeń urządzenia.
Brak dźwięku
Sprawdź, czy przełącznik POWER jest w pozycji ON, czy kable wejściowe są poprawnie podłączone oraz czy nie włączono funkcji MUTE LOW lub MUTE HIGH.
Przed użyciem
- Upewnij się, że napięcie sieciowe jest zgodne z wymaganiami modelu.
- Ustaw przełącznik POWER w pozycji OFF przed podłączeniem do sieci.
- Użyj wysokiej jakości kabli z wtykami 1/4" TRS lub XLR.
- Sprawdź, czy otwory wentylacyjne nie są zasłonięte.
- Upewnij się, że urządzenie nie jest zainstalowane w ograniczonej przestrzeni (np. w ciasnej półce).
Parametry w praktyce
- Crossover frequency
- Częstotliwość podziału zwrotnicy (2 kHz), powyżej której sygnał trafia do tweetera, a poniżej do woofera.
- Input impedance
- Impedancja wejściowa (10 kΩ), określająca obciążenie dla źródła sygnału.
Ilustracje i schematy

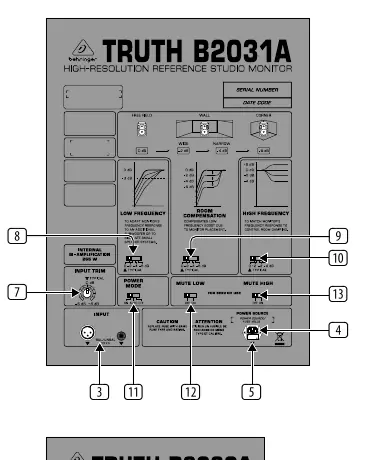

- Strona 12 przedstawia panel tylny monitorów B2031A i B2030A z rozmieszczeniem wszystkich przełączników i złączy.
- Strony 13-17 zawierają szczegółowy opis funkcji poszczególnych elementów sterujących (ON, LIMIT, INPUT, POWER, TRIM, LOW FREQUENCY, ROOM COMPENSATION, HIGH FREQUENCY, POWER MODE, MUTE).
