Instrukcja obsługi miksera DJ Behringer PRO MIXER NOX101

Najważniejsze informacje

Mikser Behringer PRO MIXER NOX101 to 2-kanałowe urządzenie dla DJ-ów wyposażone w kontrolę VCA oraz crossfader Ultraglide. Niniejsza instrukcja zawiera niezbędne informacje dotyczące bezpiecznego podłączenia, konfiguracji sygnału oraz obsługi elementów sterujących.

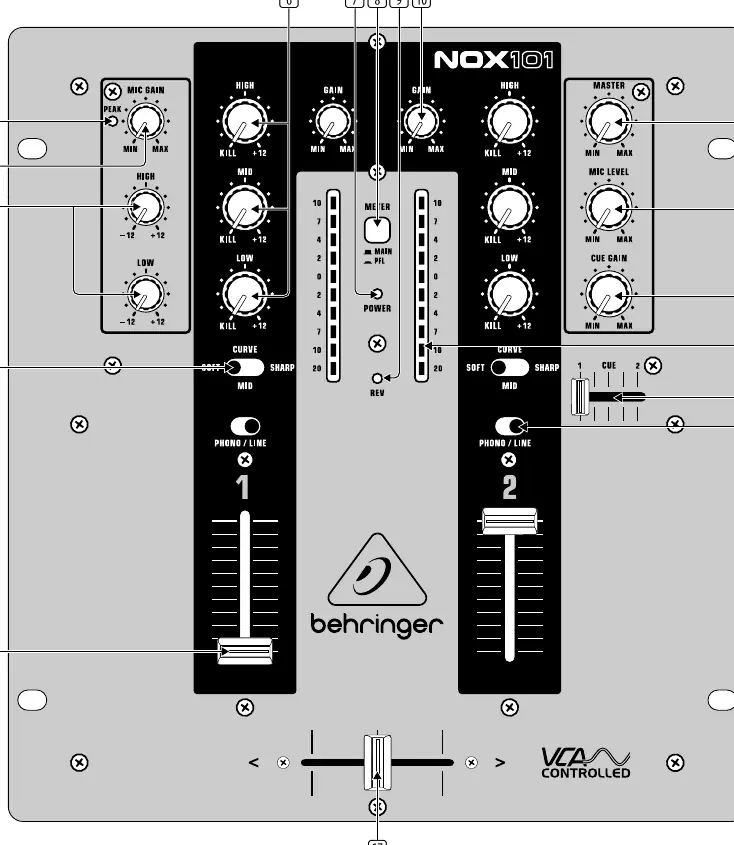

Opis elementów sterujących

Panel górny miksera zawiera:

• MIC GAIN: Regulacja czułości wejścia mikrofonowego.
• CHANNEL EQ: Pokrętła HIGH, MID i LOW do regulacji częstotliwości kanału.
• CHANNEL FADER: Suwak regulacji głośności kanału.
• CROSSFADER: Płynne przejście między kanałem 1 a 2.
• MASTER: Regulacja poziomu wyjściowego sygnału głównego.
• CUE FADER: Miksowanie sygnału odsłuchu (słuchawki) między kanałami.
• PHONO/LINE: Przełącznik źródła dźwięku dla kanału.

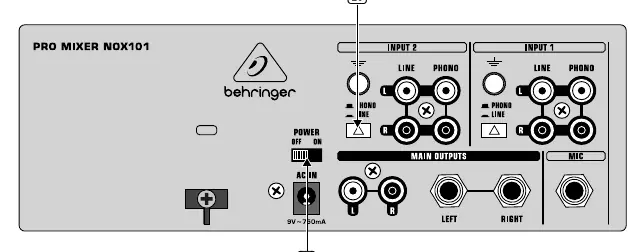

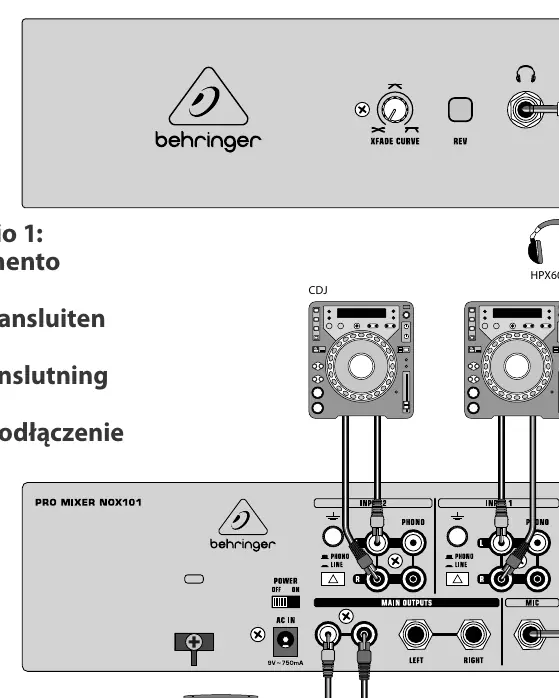

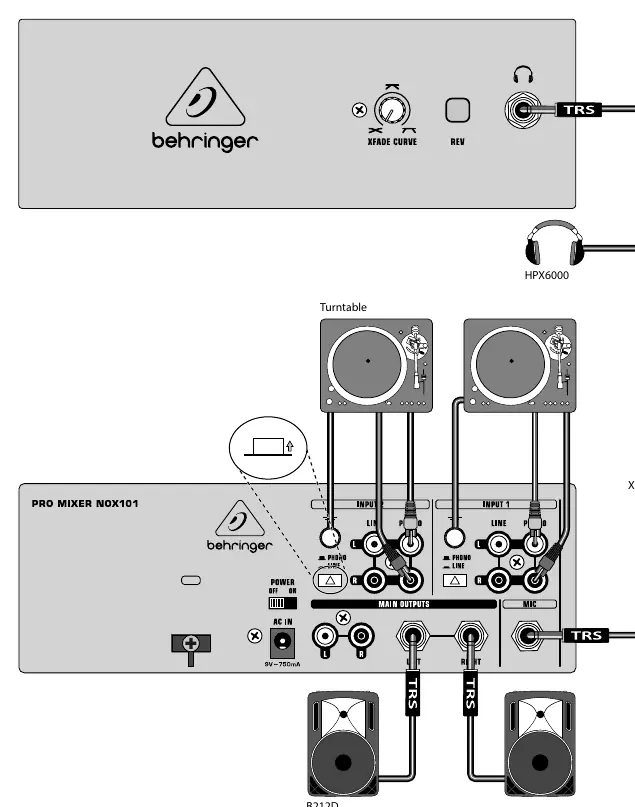

Podłączenie miksera

Przed podłączeniem upewnij się, że wszystkie urządzenia są wyłączone. Mikser umożliwia podłączenie:

• Źródeł dźwięku: Gramofony (PHONO) lub odtwarzacze CD/inne (LINE) do wejść kanałów 1 i 2.
• Mikrofonu: Do wejścia MIC.
• Wyjść: Głośniki lub system nagłośnieniowy do wyjść MAIN OUTPUTS.
• Słuchawek: Do gniazda słuchawkowego.

Pierwsze uruchomienie

1. Wyłącz wszystkie urządzenia przed wykonaniem połączeń.
2. Ustaw pokrętła MASTER i CUE GAIN na minimum.
3. Włącz zasilanie pozostałych urządzeń, a następnie miksera.
4. Rozpocznij odtwarzanie dźwięku ze źródeł.
5. Ustaw MASTER na połowę zakresu.
6. Dostosuj GAIN kanału tak, aby diody w VU METER świeciły na pomarańczowo.
7. Użyj crossfadera do miksowania kanałów.

Dane techniczne

Mikser charakteryzuje się pasmem przenoszenia 10 Hz – 90 kHz oraz zniekształceniami THD poniżej 0.04% przy 1 kHz. Pobór mocy wynosi 10 W.

Bezpieczeństwo

Urządzenie powinno być używane w klimacie tropikalnym lub umiarkowanym do 45°C. Nie należy blokować otworów wentylacyjnych ani instalować urządzenia w zamkniętych przestrzeniach. Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel serwisowy.
