Instrukcja obsługi aktywnego systemu głośnikowego Behringer Eurolive B115D/B112D
Szybki przewodnik po instrukcji obsługi aktywnego systemu głośnikowego Behringer Eurolive B115D/B112D. Dowiedz się, jak podłączyć sprzęt, skonfigurować mikrofony bezprzewodowe, ustawić parametry dźwięku i bezpiecznie korzystać z urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby uruchomić głośnik, podłącz zasilanie, podłącz źródło dźwięku (mikser/mikrofon), włącz zasilanie przełącznikiem POWER, a następnie ustaw głośność pokrętłem LEVEL. str. 20, 21, 22, 23
Najważniejsze czynności
- Podłączanie mikrofonu bezprzewodowego str. 20, 21, 22, 23
- Regulacja głośności str. 20, 21, 22, 23
Pierwsze uruchomienie
- Ustaw głośnik w wybranym miejscu, wykonaj połączenia, włącz źródło dźwięku, włącz głośnik przełącznikiem POWER, ustaw głośność pokrętłem LEVEL. str. 20, 21, 22, 23
Problemy i rozwiązania
Dioda CLIP miga
Zmniejsz poziom sygnału wejściowego pokrętłem LEVEL.
str. 20, 21, 22, 23Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc wyjściowa (LF) | 700 W (B115D) / 300 W (B112D) | Maksymalna moc wyjściowa dla zakresu niskich częstotliwości. | str. 29 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 2, 3, 4, 5
- Podłączenie str. 12, 13
- Sterowanie str. 14, 15, 16, 17
- Pierwsze kroki str. 20, 21, 22, 23
- Dane techniczne str. 29
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy aktywnego systemu głośnikowego Behringer Eurolive B115D oraz B112D. Dokument zawiera wytyczne dotyczące bezpieczeństwa, konfiguracji, podłączenia oraz obsługi urządzenia, w tym opcjonalnego systemu mikrofonów bezprzewodowych.
Opis urządzenia i sterowanie
Panel sterowania urządzenia zawiera następujące elementy:
- POWER: Włącznik zasilania.
- INPUT 1 / INPUT 2: Pokrętła regulacji czułości wejściowej (gain) dla gniazd XLR/TRS.
- LEVEL: Regulacja głośności.
- CLIP LED: Wskaźnik przesterowania sygnału.
- EQUALIZER (HIGH/LOW): Korekcja tonów wysokich i niskich (±15 dB).
- MIX OUTPUT: Wyjście sygnału do podłączenia kolejnego głośnika.
- WIRELESS SYSTEM: Wejście dla opcjonalnego odbiornika mikrofonu bezprzewodowego.
Podłączenie i instalacja
Przed podłączeniem upewnij się, że napięcie sieciowe jest zgodne z wymaganiami modelu. Urządzenie można podłączyć do miksera, mikrofonu lub innego głośnika za pomocą kabli XLR lub TRS 1/4".
Pierwsze uruchomienie
- Umieść głośnik w wybranym miejscu (na statywie lub jako monitor podłogowy).
- Wykonaj wszystkie połączenia kablowe, ale nie włączaj jeszcze zasilania.
- Włącz źródło dźwięku (mikser, mikrofon).
- Włącz głośnik przełącznikiem POWER.
- Odtwarzaj dźwięk i ustaw głośność pokrętłem LEVEL. Jeśli dioda CLIP miga, zmniejsz poziom sygnału.
- Dostosuj korektor (HIGH/LOW) według własnych preferencji.
Konfiguracja mikrofonu bezprzewodowego
- Włóż opcjonalny odbiornik Behringer Digital Wireless do dedykowanego wejścia.
- Włącz mikrofony przełącznikiem ON/OFF.
- Poczekaj na sparowanie (dioda na odbiorniku przestanie migać i zacznie świecić światłem ciągłym).
- Użyj przycisków głośności na mikrofonie do regulacji poziomu dźwięku.
Bezpieczeństwo
Urządzenie powinno być serwisowane wyłącznie przez wykwalifikowany personel. Nie należy wystawiać sprzętu na działanie deszczu ani wilgoci. Należy dbać o drożność otworów wentylacyjnych i nie instalować urządzenia w pobliżu źródeł ciepła.
Informacje o producencie
Behringer
Praktyczna pomoc
Typowe problemy
Dioda CLIP miga
Sygnał wejściowy jest przesterowany. Zmniejsz poziom sygnału wejściowego za pomocą pokrętła LEVEL.
Brak dźwięku
Sprawdź połączenia kablowe, upewnij się, że źródło dźwięku jest włączone i że głośnik jest zasilany.
Przed użyciem
- Sprawdź, czy napięcie sieciowe jest zgodne z modelem.
- Upewnij się, że wszystkie połączenia są wykonane przed włączeniem zasilania.
- Ustaw pokrętła LEVEL na minimum przed włączeniem.
- Sprawdź, czy otwory wentylacyjne nie są zasłonięte.
- Upewnij się, że używasz wysokiej jakości kabli audio.
Parametry w praktyce
- Max output power
- Maksymalna moc wyjściowa (700W dla B115D, 300W dla B112D).
- Frequency response
- Zakres częstotliwości, jakie głośnik jest w stanie odtworzyć.
- Input impedance
- Impedancja wejściowa (14 kΩ), wpływa na dopasowanie sygnału.
- Crossover frequency
- Częstotliwość podziału pasma między głośnik niskotonowy a wysokotonowy.
Ilustracje i schematy

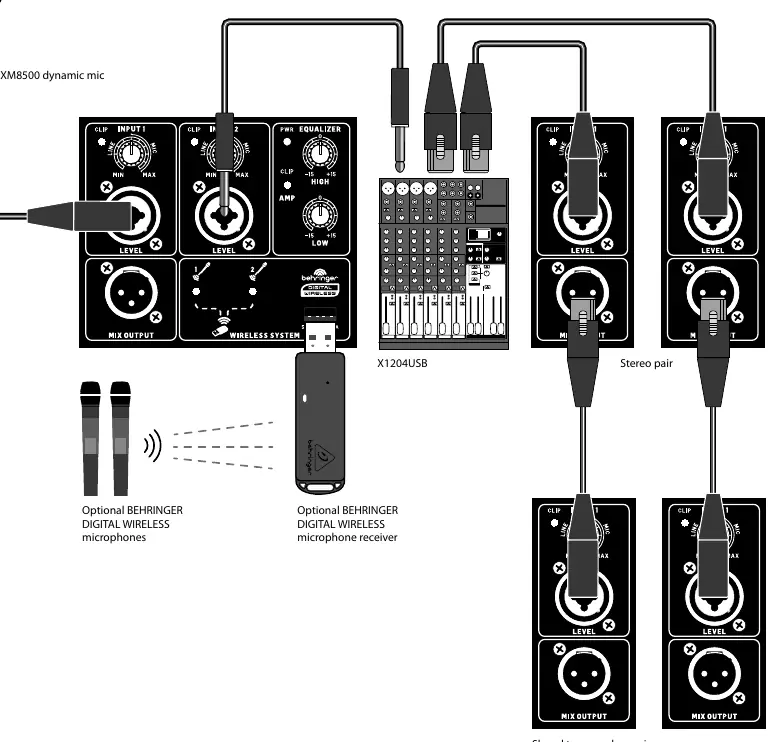

- Schemat połączeń pokazuje podłączenie mikrofonu dynamicznego, miksera X1204USB oraz opcjonalnego odbiornika mikrofonu bezprzewodowego.

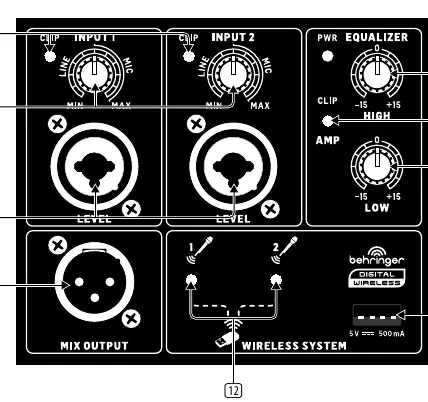

- Panel sterowania zawiera wejścia INPUT 1/2, regulację LEVEL, korektor (HIGH/LOW) oraz wskaźniki CLIP.
Zgodność modelu
- Kompatybilny z opcjonalnym systemem mikrofonów bezprzewodowych Behringer Digital Wireless.
- Obsługuje wejścia XLR oraz TRS 1/4".
