Instrukcja obsługi mikrofonów Behringer BA 19A i C-2
Kompletny przewodnik użytkownika dla mikrofonów Behringer BA 19A oraz pary mikrofonów pojemnościowych C-2. Instrukcja zawiera szczegółowe informacje dotyczące zasilania phantom, ustawień filtrów, połączeń XLR oraz optymalnego...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Behringer C-2 to para dopasowanych mikrofonów pojemnościowych typu 'pencil' z charakterystyką kardioidalną, wymagających zasilania phantom +48V. Posiadają przełączany filtr Low Cut oraz tłumik -10 dB. str. 4, 5, 6, 7
Najważniejsze czynności
- Podłączenie mikrofonu str. 4, 5, 6, 7
- Aktywacja filtra Low Cut str. 4, 5, 6, 7
- Aktywacja tłumika -10 dB str. 4, 5, 6, 7
Problemy i rozwiązania
Zniekształcenia dźwięku
Włącz tłumik -10 dB.
str. 4, 5, 6, 7Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pasmo przenoszenia | 20 Hz - 20 kHz | Zakres częstotliwości rejestrowanych przez mikrofon. | str. 4, 5, 6, 7 |
| Impedancja | 75 Ω | Impedancja wyjściowa mikrofonu. | str. 4, 5, 6, 7 |
Gdzie szukać w PDF
- Instrukcja C-2 str. 4, 5, 6, 7
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy mikrofonu Behringer BA 19A oraz pary mikrofonów pojemnościowych Behringer C-2. Dokument zawiera wytyczne dotyczące bezpieczeństwa, zasilania, instalacji oraz optymalizacji dźwięku. Mikrofony C-2 są fabrycznie sparowane, co czyni je idealnymi do nagrań stereofonicznych, choć mogą być używane również pojedynczo.
Zasilanie i podłączenie
Mikrofony wymagają zasilania phantom +48V do poprawnego działania. Przed włączeniem zasilania phantom na mikserze lub interfejsie audio, należy wyciszyć system nagłośnieniowy, aby uniknąć uszkodzeń. Po włączeniu zasilania, mikrofony potrzebują kilku sekund na stabilizację.
Do połączenia należy użyć zbalansowanego kabla XLR. Standardowe przypisanie pinów to: Pin 1 = ekran/masa, Pin 2 = +, Pin 3 = -.
Ustawienia i filtry (dotyczy C-2)
Mikrofony C-2 wyposażone są w przełączniki umożliwiające dostosowanie sygnału:
- Filtr Low Cut: Ustawienie przełącznika w pozycji środkowej aktywuje filtr odcinający niskie częstotliwości (np. szum podłogi).
- Tłumik -10 dB: Ustawienie przełącznika w pozycji "-10 dB" aktywuje tłumik, co jest zalecane przy nagrywaniu źródeł o bardzo wysokim ciśnieniu akustycznym.
- Pozycja górna: Sygnał nie jest poddawany żadnej obróbce.
Instalacja i pozycjonowanie
W zestawie z mikrofonami C-2 znajdują się dwa uchwyty (zaciski) do montażu na statywach. Należy najpierw przykręcić uchwyt do statywu, a następnie zamocować w nim mikrofon. Warto eksperymentować z kątem i odległością mikrofonu od źródła dźwięku, aby uzyskać pożądane brzmienie, wykorzystując m.in. efekt zbliżeniowy (proximity effect), który wzmacnia niskie częstotliwości przy mniejszej odległości.
Dane techniczne (C-2)
- Typ przetwornika: pojemnościowy, 16 mm
- Charakterystyka kierunkowa: kardioidalna
- Pasmo przenoszenia: 20 Hz - 20 kHz
- Impedancja nominalna: 75 Ω
- Czułość: -41 dBV (0 dBV = 1 V/Pa)
- Maksymalny SPL: 140 dB (0 dB), 150 dB (-10 dB)
Informacje o producencie
Behringer
Praktyczna pomoc
Typowe problemy
Brak dźwięku z mikrofonu
Sprawdź, czy włączone jest zasilanie phantom +48V na mikserze lub interfejsie audio.
Zniekształcony dźwięk przy głośnych źródłach
Włącz tłumik -10 dB na mikrofonie, przesuwając przełącznik do odpowiedniej pozycji.
Słyszalne dudnienie lub szum podłogi
Włącz filtr Low Cut, ustawiając przełącznik w pozycji środkowej.
Przed użyciem
- Upewnij się, że mikser/interfejs obsługuje zasilanie phantom +48V.
- Użyj zbalansowanego kabla XLR.
- Wycisz system przed włączeniem zasilania phantom.
- Sprawdź, czy mikrofony są poprawnie zamocowane w uchwytach.
- Ustaw korektor (EQ) w pozycji neutralnej przed rozpoczęciem ustawiania brzmienia.
Parametry w praktyce
- Phantom power
- Wymagane zasilanie +48V dostarczane przez kabel XLR z miksera.
- Polar pattern (Kardioidalna)
- Mikrofon najlepiej zbiera dźwięk z przodu, tłumiąc dźwięki z tyłu i boków.
- Low-cut filter
- Filtr odcinający niepożądane niskie częstotliwości (np. wibracje statywu).
Ilustracje i schematy
- Schemat połączeń XLR: Pin 1 = masa, Pin 2 = +, Pin 3 = -.

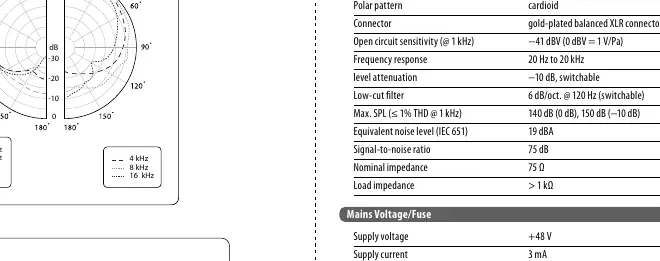

- Wykres charakterystyki częstotliwościowej pokazuje płaską odpowiedź w paśmie 20 Hz - 20 kHz.
Zgodność modelu
- Mikrofony C-2 są dopasowaną parą, co ułatwia nagrania stereo.
- Wymagają zasilania phantom +48V; nie działają z urządzeniami bez tego zasilania.
