Instrukcja obsługi monitorów studyjnych Behringer 1C
Szybki przewodnik po instrukcji obsługi monitorów studyjnych Behringer 1C. Dowiedz się, jak prawidłowo podłączyć głośniki, jakie są ich parametry techniczne oraz jak dbać o bezpieczeństwo użytkowania.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Behringer 1C to kompaktowe monitory studyjne. Instrukcja opisuje proces podłączenia do wzmacniacza za pomocą zacisków sprężynowych oraz zasady bezpiecznej eksploatacji. str. 1
Najważniejsze czynności
- Podłączanie głośników str. 1
Problemy i rozwiązania
Tweeter nie działa
Zmniejsz głośność, aby zresetować układ ochronny.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 25 W RMS / 100 W Peak | Moc znamionowa i szczytowa | str. 1 |
Gdzie szukać w PDF
- Podłączenie i specyfikacja str. 1
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy kompaktowych monitorów studyjnych Behringer 1C. Dokument zawiera kluczowe wytyczne dotyczące bezpiecznego podłączenia głośników do wzmacniacza, zasady eksploatacji oraz specyfikację techniczną urządzenia. Użytkownik powinien zwrócić szczególną uwagę na ostrzeżenia dotyczące wysokiego ciśnienia akustycznego oraz działania układu ochronnego głośnika wysokotonowego.
Podłączenie głośników
Przed przystąpieniem do podłączania głośników należy bezwzględnie wyciszyć wzmacniacz. Do połączenia należy użyć kabli głośnikowych o średnicy do 4 mm.
- Naciśnij zaciski złącza znajdujące się na tylnym panelu głośnika.
- Wsuń odizolowany koniec kabla głośnikowego w otwór, zwracając uwagę na zachowanie właściwej polaryzacji.
- Zwolnij zacisk, aby zabezpieczyć kabel.
- Powtórz czynność dla drugiego głośnika.
Ważne: Upewnij się, że odizolowane końcówki kabli nie stykają się ze sobą, z innymi złączami głośnikowymi ani z metalowymi elementami wzmacniacza.
Ochrona i zabezpieczenia
Monitory Behringer 1C są wyposażone w zintegrowany układ ochronny. Jeśli głośniki pracują długotrwale w pobliżu granicy mocy, układ ten może tymczasowo odłączyć głośnik wysokotonowy (tweeter), aby zapobiec jego uszkodzeniu. W takiej sytuacji należy zmniejszyć głośność, co pozwoli na automatyczne ponowne włączenie tweetera. Nie jest to awaria urządzenia.
Dane techniczne
- Moc: 25 W RMS, 100 W Peak
- Impedancja: 4 Ohm
- Pasmo przenoszenia: 60 Hz do 23 kHz (-10 dB)
- Głośnik niskotonowy: 5 ½"
- Głośnik wysokotonowy: ½"
- Częstotliwość podziału (crossover): 5000 Hz
Zasady bezpieczeństwa
- Głośniki należy montować na stabilnym, płaskim podłożu. Wibrujące podłoże nie zapewnia bezpiecznego wsparcia.
- Nie używaj urządzenia w pobliżu wody.
- Nie blokuj otworów wentylacyjnych.
- Nie instaluj urządzenia w pobliżu źródeł ciepła, takich jak grzejniki, piece czy wzmacniacze generujące ciepło.
- Wszelkie prace serwisowe powinny być wykonywane wyłącznie przez wykwalifikowany personel.
Informacje o producencie
Behringer
Praktyczna pomoc
Typowe problemy
Brak dźwięku z głośnika wysokotonowego (tweetera)
Zmniejsz głośność. Zintegrowany układ ochronny mógł tymczasowo odłączyć tweeter przy zbyt dużym obciążeniu. Po obniżeniu głośności tweeter włączy się automatycznie.
Przed użyciem
- Upewnij się, że wzmacniacz jest wyciszony przed podłączeniem.
- Użyj kabli głośnikowych o średnicy do 4 mm.
- Sprawdź, czy podłoże jest stabilne i płaskie.
- Upewnij się, że końcówki kabli nie stykają się ze sobą ani z metalowymi częściami wzmacniacza.
Parametry w praktyce
- Moc (Power capacity)
- 25 W RMS / 100 W Peak - maksymalna moc, jaką głośnik może przyjąć.
- Pasmo przenoszenia
- 60 Hz do 23 kHz - zakres częstotliwości dźwięków odtwarzanych przez głośnik.
Ilustracje i schematy

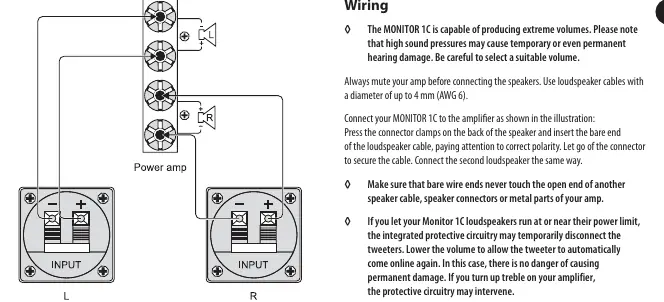

- Schemat połączeń pokazuje sposób podłączenia kabli do zacisków sprężynowych na tylnym panelu głośnika.
- Wskazana jest konieczność zachowania polaryzacji (+/-) przy podłączaniu do wzmacniacza.
