Instrukcja obsługi monitora studyjnego Tannoy VMS 1

Dowiedz się, jak poprawnie zainstalować i podłączyć monitory studyjne Tannoy VMS 1. Przewodnik zawiera instrukcje dotyczące okablowania, pozycjonowania oraz specyfikację techniczną.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Tannoy VMS 1 to 5-calowe, 2-drożne monitory studyjne. Instrukcja opisuje proces podłączania przewodów do zacisków sprężynowych, optymalne pozycjonowanie (0,75-3m od słuchacza) oraz wymagania dotyczące wzmacniacza. str. 5, 13

Najważniejsze czynności

Podłączanie przewodów głośnikowych str. 5, 13
Pozycjonowanie monitorów str. 5, 13

Problemy i rozwiązania

Dźwięk 'poza fazą' (cienki, słaby bas)

Sprawdź poprawność polaryzacji połączeń (+/-) między wzmacniaczem a głośnikiem.

str. 5, 13

Konserwacja i reset

Czyszczenie obudowy str. 5, 13

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Moc ciągła	25 W	Moc znamionowa	str. 16
Impedancja	4 Ohm	Impedancja nominalna	str. 16
Wymiary	235 x 159 x 142 mm	Wysokość x Szerokość x Głębokość	str. 16

Gdzie szukać w PDF

Instrukcje bezpieczeństwa str. 2, 3, 4
Podłączenie i montaż str. 5, 13
Dane techniczne str. 16

Spis treści

Najważniejsze informacje z instrukcji

Tannoy VMS 1 to 5-calowe, 2-drożne monitory studyjne przeznaczone do zastosowań instalacyjnych. Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznego podłączenia do wzmacniacza, optymalnego pozycjonowania w przestrzeni odsłuchowej oraz konserwacji urządzenia. Należy pamiętać o zachowaniu poprawnej polaryzacji przewodów, aby uniknąć problemów z fazą dźwięku.

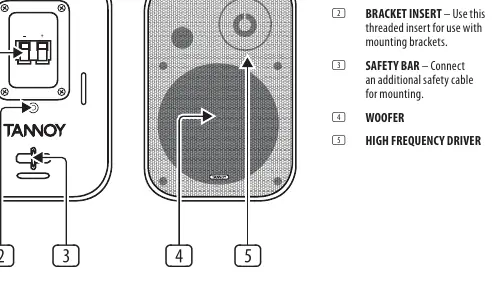

Opis urządzenia

Monitor wyposażony jest w następujące elementy:

Zaciski sprężynowe (Spring Clips): Służą do podłączenia gołego przewodu głośnikowego.
Wkładka montażowa (Bracket Insert): Gwintowany otwór do montażu na uchwytach.
Pasek bezpieczeństwa (Safety Bar): Punkt mocowania dodatkowej linki zabezpieczającej.
Woofer: Głośnik niskotonowy.
Driver wysokotonowy: Głośnik wysokotonowy.

Podłączenie przewodów

Aby poprawnie podłączyć monitory do wzmacniacza, wykonaj następujące kroki:

Przytnij przewód głośnikowy do odpowiedniej długości, pozostawiając niewielki zapas.
Jeśli przewód składa się z dwóch żył w jednej izolacji, rozdziel je na długości około 5 cm.
Zdejmij około 1,25 cm izolacji z końcówki każdej żyły.
Skręć gołe pasma miedzi, aby uzyskać zwarty koniec.
Naciśnij plastikowy zaczep zacisku sprężynowego, włóż przewód w otwór i zwolnij zaczep.
Upewnij się, że polaryzacja jest zgodna: zacisk (+) głośnika z zaciskiem (+) wzmacniacza, a (-) z (-).

Pozycjonowanie głośników

Monitory VMS 1 są zaprojektowane jako monitory bliskiego pola. Optymalna odległość od słuchacza wynosi od 0,75 do 3 metrów. Głośniki powinny być skierowane w stronę słuchacza, a głośnik wysokotonowy powinien znajdować się w przybliżeniu na wysokości uszu. Można je umieścić na mostku miksera, stole lub zamontować na dedykowanych statywach/uchwytach.

Konserwacja

Obudowę monitora należy czyścić wyłącznie miękką, niestrzępiącą się ściereczką. Należy unikać stosowania rozpuszczalników oraz środków ściernych, które mogą uszkodzić powierzchnię.

Wymagania dotyczące wzmacniacza

Zaleca się stosowanie wysokiej jakości wzmacniaczy mocy. Należy unikać wzmacniaczy o zbyt małej mocy, ponieważ przesterowany sygnał (clipping) może trwale uszkodzić głośniki. Wzmacniacz powinien być zdolny do dostarczenia długotrwałej mocy równej połowie mocy szczytowej głośnika przy jego impedancji nominalnej.

Praktyczna pomoc

Typowe problemy

Dźwięk jest cienki, słaby bas, słaba scena stereo

Sprawdź polaryzację połączeń (+/-). Głośnik i wzmacniacz muszą być podłączone identycznie (plus do plusa, minus do minusa).

Ryzyko uszkodzenia głośnika

Unikaj używania wzmacniaczy o zbyt małej mocy, które mogą generować silnie przesterowany sygnał (clipping).

Przed użyciem

Sprawdź, czy wzmacniacz jest odpowiedniej jakości i mocy.
Przygotuj przewody głośnikowe o odpowiedniej długości.
Upewnij się, że masz narzędzie do ściągania izolacji.
Zaplanuj miejsce montażu (statyw, uchwyt lub blat).

Parametry w praktyce

Impedancja nominalna: 4 Ohm - upewnij się, że wzmacniacz obsługuje tę impedancję.
Pasmo przenoszenia: 70 Hz - 20 kHz (-10 dB) - zakres częstotliwości odtwarzanych przez monitor.

Ilustracje i schematy

Schemat połączeń pokazuje poprawne podłączenie zacisków (+) i (-) między wzmacniaczem a głośnikiem.
Rysunek pozycjonowania wskazuje optymalne ustawienie głośników względem słuchacza (kąt nachylenia).

Zgodność modelu

Monitory są przeznaczone do pracy w bliskim polu (0,75 - 3 m).
Wymagają zewnętrznego wzmacniacza mocy.
