Instrukcja obsługi monitora kompaktowego Tannoy VMS 1 / VMS 1-WH
Szybki przewodnik po instalacji i obsłudze monitorów Tannoy VMS 1 / VMS 1-WH. Dowiedz się, jak prawidłowo podłączyć przewody, ustawić głośniki w trybie bliskiego pola i dbać o obudowę.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Tannoy VMS 1 / VMS 1-WH to 5-calowe, dwudrożne monitory kompaktowe przeznaczone do zastosowań instalacyjnych. Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznego podłączenia, optymalnego pozycjonowania w trybie bliskiego pola oraz konserwacji urządzenia. Pamiętaj, aby używać wysokiej jakości wzmacniaczy mocy i zawsze przestrzegać polaryzacji przewodów.
Opis urządzenia

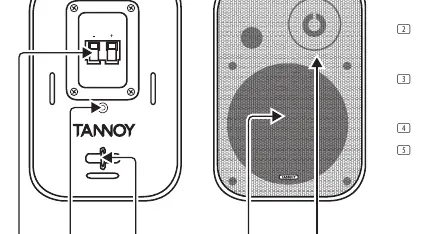

Tylny panel monitora wyposażony jest w:
- Zaciski sprężynowe (Spring Clips): Służą do podłączenia gołego przewodu głośnikowego.
- Otwór na wspornik (Bracket Insert): Gwintowany otwór umożliwiający montaż za pomocą uchwytów.
- Pasek bezpieczeństwa (Safety Bar): Punkt mocowania dodatkowej linki zabezpieczającej.
Podłączenie głośników
Aby uzyskać najlepszą jakość dźwięku i uniknąć problemów z fazą, postępuj zgodnie z poniższą procedurą:
- Przytnij przewód głośnikowy do odpowiedniej długości, pozostawiając niewielki zapas.
- Jeśli przewód składa się z dwóch żył w wspólnej izolacji, rozdziel je na długości około 5 cm.
- Zdejmij około 1,25 cm izolacji z końcówki każdej żyły.
- Skręć gołe pasma miedzi, aby uzyskać zwarty koniec.
- Naciśnij plastikowe zaczepy zacisków sprężynowych, włóż przewód do otworu i zwolnij zaczep.
- Ważne: Upewnij się, że terminal (+) głośnika jest połączony z terminalem (+) wzmacniacza, a terminal (-) z (-). Błędne podłączenie skutkuje "odwróceniem fazy", co objawia się cienkim dźwiękiem i słabym basem.
Pozycjonowanie
Monitory VMS 1 są zaprojektowane do pracy w trybie bliskiego pola (near-field):
- Zalecana odległość od słuchacza: 0,75 do 3 metrów.
- Głośniki powinny być skierowane bezpośrednio na słuchacza.
- Głośnik wysokotonowy (tweeter) powinien znajdować się na wysokości uszu słuchacza.
- Można je ustawić na stole, mostku miksera lub zamontować na dedykowanych statywach/uchwytach dla lepszej stabilności.
Konserwacja
Obudowę monitora należy czyścić wyłącznie miękką, niestrzępiącą się ściereczką. Należy bezwzględnie unikać stosowania rozpuszczalników oraz środków ściernych, które mogą uszkodzić wykończenie.
Dane techniczne
- Pasmo przenoszenia: 70 Hz – 20 kHz (-10 dB)
- Moc ciągła (IEC): 25 W
- Moc szczytowa: 100 W
- Impedancja nominalna: 4 Ohm
- Częstotliwość podziału (Crossover): 5,2 kHz
- Wymiary (wys. x szer. x gł.): 235 x 159 x 142 mm
- Waga netto: 1,8 kg
Praktyczna pomoc
Typowe problemy
Dźwięk jest cienki, słaby bas, słaba stereofonia
Sprawdź polaryzację przewodów. Upewnij się, że terminal (+) głośnika jest połączony z (+) wzmacniacza, a (-) z (-).
Ryzyko uszkodzenia głośnika
Unikaj wzmacniaczy o zbyt małej mocy, które mogą powodować przesterowanie (clipping) sygnału. Używaj wzmacniaczy o odpowiedniej mocy.
Przed użyciem
- Przygotuj wysokiej jakości przewody głośnikowe z wtykami 1/4" TS lub gołymi końcówkami.
- Upewnij się, że wzmacniacz jest wyłączony przed podłączeniem.
- Sprawdź, czy miejsce montażu zapewnia stabilność.
- Upewnij się, że masz dostęp do zacisków sprężynowych z tyłu obudowy.
Parametry w praktyce
- Pasmo przenoszenia
- Zakres częstotliwości, jakie głośnik jest w stanie odtworzyć (70 Hz - 20 kHz).
- Impedancja nominalna
- Opór elektryczny głośnika (4 Ohm), kluczowy dla doboru wzmacniacza.
- Moc szczytowa
- Maksymalna moc, jaką głośnik może przyjąć przez krótki czas (100 W).
Ilustracje i schematy
- Schemat połączeń: Ilustruje poprawne podłączenie terminali (+) i (-) między wzmacniaczem a głośnikami.
- Schemat pozycjonowania: Pokazuje ustawienie głośników w trybie bliskiego pola (0,75-3m) pod kątem do słuchacza.
Zgodność modelu
- Zaprojektowane do pracy w trybie bliskiego pola (near-field).
- Wymagają zewnętrznego wzmacniacza mocy.
