Instrukcja obsługi monitora aktywnego Genelec 4420A
Szybki przewodnik po instalacji, konfiguracji i obsłudze monitora aktywnego Genelec 4420A. Dowiedz się, jak podłączyć urządzenie przez PoE+, skonfigurować strumienie audio IP oraz dostosować ustawienia akustyczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Genelec 4420A to aktywny monitor instalacyjny zasilany przez PoE+, obsługujący strumienie audio IP (Dante, AES67, ST2110). Konfiguracja odbywa się przez oprogramowanie Smart IP Manager. str. 2, 5
Najważniejsze czynności
- Podłączenie zasilania i sieci str. 5
- Konfiguracja ustawień akustycznych str. 12
- Reset do ustawień fabrycznych str. 13
Pierwsze uruchomienie
- Podłącz kabel Ethernet do switcha PoE+ i monitora, następnie włącz zasilanie. str. 5
Problemy i rozwiązania
Monitor nie reaguje lub nie ma dźwięku
Sprawdź zasilanie PoE+ oraz konfigurację strumieni w Dante Controller.
str. 5, 9Konserwacja i reset
- Przytrzymaj przycisk zasilania przez ponad 10 sekund, aż rozpocznie się proces resetowania. str. 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | PoE+ (30W) / PoE (15.4W) | Wymagane zasilanie przez Ethernet | str. 7, 16 |
| Wejście analogowe | 10 kOhm | Impedancja wejściowa | str. 10, 16 |
Gdzie szukać w PDF
- Opis ogólny str. 2
- Instalacja i montaż str. 4
- Podłączenie str. 5
- Konfiguracja audio str. 9
- Dane techniczne str. 15, 16
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Genelec 4420A to dwudrożny monitor aktywny typu Smart IP, przeznaczony do instalacji stałych. Urządzenie jest zasilane za pomocą technologii Power-over-Ethernet (PoE+), co upraszcza instalację, wymagając jedynie jednego kabla sieciowego (CAT) do przesyłu zasilania, dźwięku i sterowania. Monitor obsługuje strumienie audio IP (AES67, ST2110, Dante) oraz posiada wejście analogowe.
Opis urządzenia

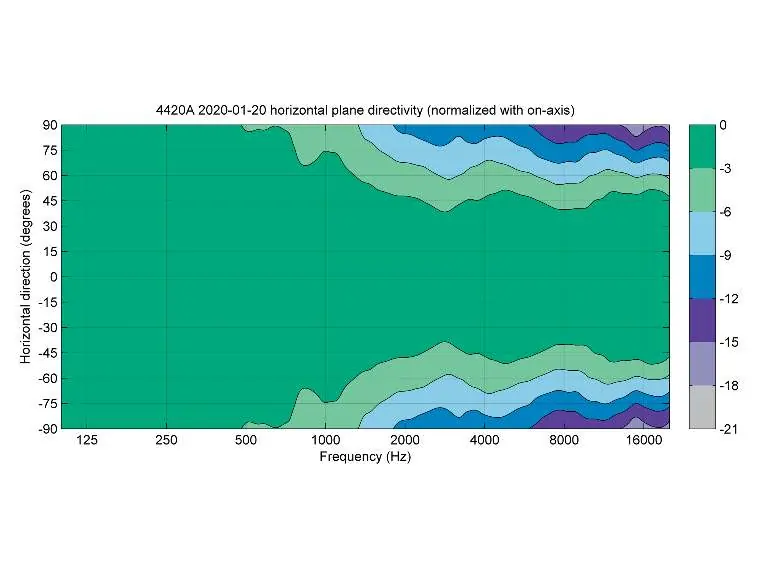

Monitor 4420A wykorzystuje technologię Minimum Diffraction Enclosure (MDE) oraz Directivity Control Waveguide (DCW) dla zapewnienia wysokiej jakości dźwięku. Obudowa wykonana jest z aluminium pochodzącego z recyklingu. Urządzenie posiada wbudowane wzmacniacze klasy D, aktywne zwrotnice oraz zaawansowane narzędzia do kompensacji akustyki pomieszczenia.
Instalacja i montaż
Monitor należy umieścić tak, aby oś akustyczna była skierowana w stronę głównego obszaru odsłuchowego. Wymagane jest zachowanie minimalnego odstępu 3 cm wokół urządzenia (z tyłu, z góry i po bokach) dla zapewnienia chłodzenia. Do montażu służą punkty montażowe M6 na tylnej ściance lub otwór 3/8 cala UNC w podstawie (do statywów mikrofonowych).
Podłączenie
Do poprawnego działania systemu potrzebne są:
- Switch IP z obsługą PoE+ (802.3at) lub switch bez PoE z iniektorem PoE+.
- Kabel Ethernet kategorii co najmniej CAT5.
- Źródło strumienia audio IP (AES67, ST2110 lub Dante).
- Komputer z oprogramowaniem Genelec Smart IP Manager oraz Dante Controller.
Monitor posiada również zbalansowane wejście analogowe (złącze Euroblock), które umożliwia łączenie szeregowe (daisy-chaining) wielu monitorów.
Konfiguracja i oprogramowanie

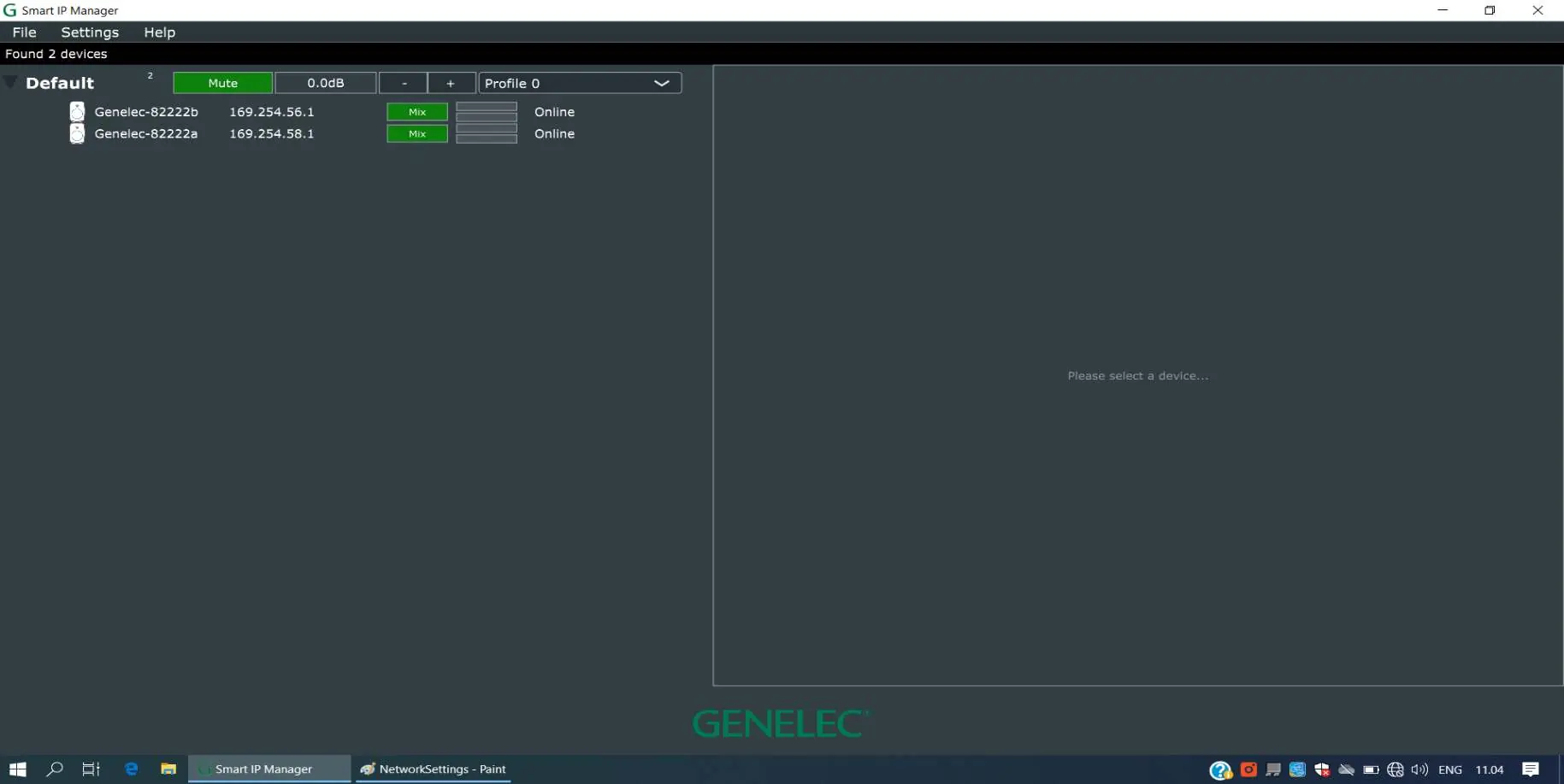

Konfiguracja monitora odbywa się za pomocą oprogramowania Genelec Smart IP Manager. Pozwala ono na zarządzanie strefami, wybór wejść, regulację poziomu głośności oraz zaawansowaną korekcję akustyczną (20 filtrów parametrycznych). Strumienie audio konfiguruje się w oprogramowaniu Dante Controller.
Ustawienia akustyczne

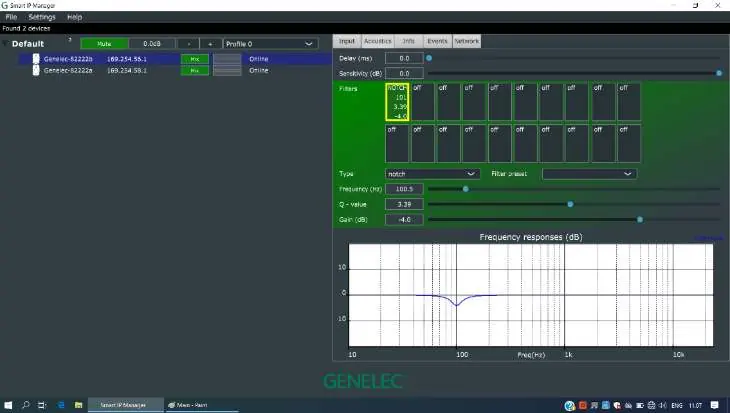

Częstotliwość pracy monitora można dostosować do warunków akustycznych pomieszczenia w zakładce Acoustics w programie Smart IP Manager. Dostępne są filtry parametryczne, regulacja czułości oraz opóźnienia (delay). Ustawienia można zapisać w profilach.
Konserwacja i bezpieczeństwo
Urządzenie nie zawiera części serwisowalnych przez użytkownika. Wszelkie naprawy muszą być wykonywane przez autoryzowany serwis Genelec. Należy unikać kontaktu z wodą i wilgocią oraz nie zasłaniać otworów wentylacyjnych. Monitor może generować wysokie ciśnienie akustyczne (powyżej 85 dB), co może prowadzić do uszkodzenia słuchu.
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub monitor nie jest widoczny w sieci
Sprawdź, czy switch PoE+ dostarcza wystarczającą moc (30W dla PoE+). Upewnij się, że kabel CAT5+ jest sprawny i poprawnie podłączony.
Monitor się przegrzewa
Upewnij się, że zachowano minimalny odstęp 3 cm wokół urządzenia dla zapewnienia przepływu powietrza.
Brak możliwości konfiguracji AES67
W oprogramowaniu Dante Controller, w zakładce AES67 Config, upewnij się, że tryb AES67 jest włączony (Enabled) i zrestartuj urządzenie.
Przed użyciem
- Upewnij się, że używasz switcha z obsługą PoE+ (802.3at).
- Zainstaluj oprogramowanie Genelec Smart IP Manager na komputerze z systemem Windows 10.
- Pobierz i zainstaluj Dante Controller do konfiguracji strumieni audio.
- Sprawdź, czy montaż ścienny jest stabilny i wytrzyma ciężar monitora.
Parametry w praktyce
- Wejście analogowe (Euroblock)
- Zbalansowane wejście audio umożliwiające podłączenie tradycyjnych źródeł dźwięku.
- Impedancja wejściowa
- 10 kOhm, pozwala na łączenie szeregowe (daisy-chaining) wielu monitorów na jednej linii.
Ilustracje i schematy
- Rysunek 3 przedstawia panel tylny z portem Ethernet, przełącznikiem zasilania i wejściem analogowym.
- Rysunek 8 pokazuje schemat podłączenia zbalansowanego wejścia analogowego i łączenia szeregowego.
Zgodność modelu
- Wymagane oprogramowanie: Genelec Smart IP Manager (Windows 10).
- Wymagane okablowanie: CAT5 lub wyższej kategorii.
- Nie używać WLAN do przesyłu audio IP.
