Instrukcja obsługi monitora aktywnego Genelec 1236A

Najważniejsze informacje z instrukcji

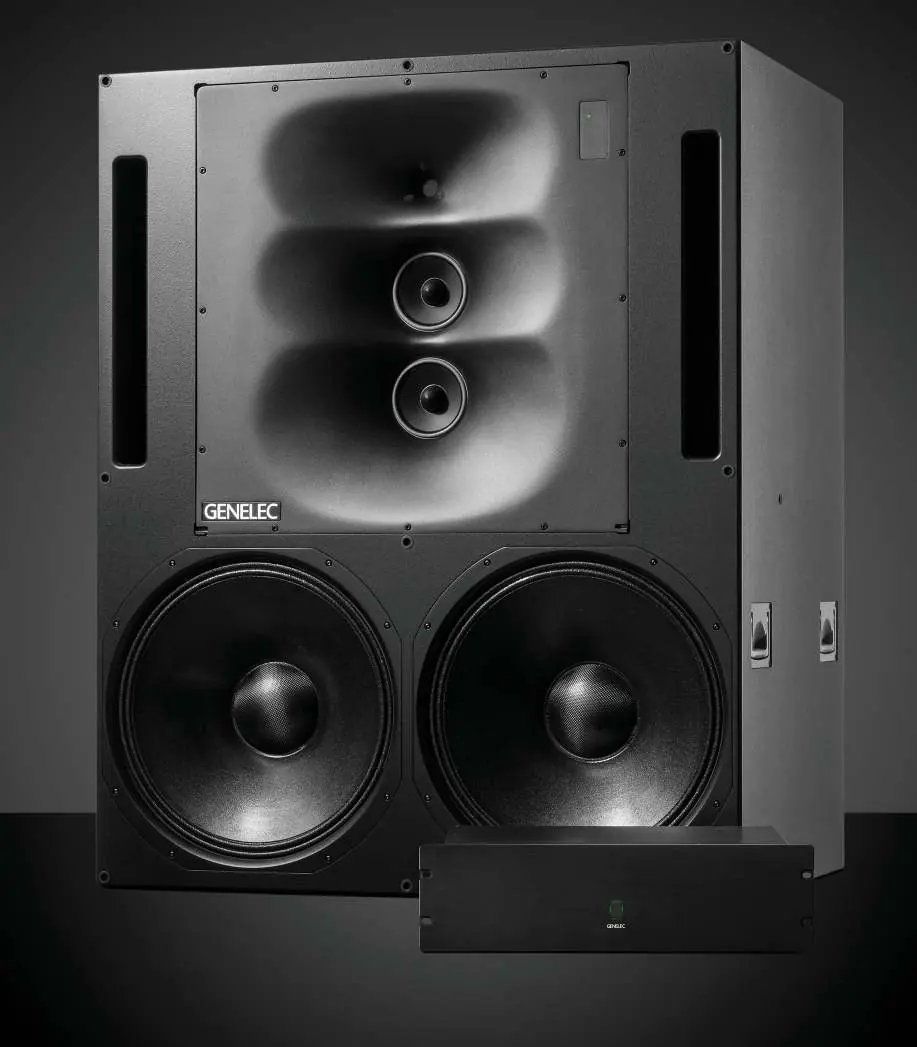

Genelec 1236A to profesjonalny monitor aktywny przeznaczony do pracy w dużych reżyserkach. System składa się z obudowy monitora oraz zewnętrznego wzmacniacza RAM-XL montowanego w szafie rack. Ze względu na wagę urządzenia i wysokie napięcia na złączach głośnikowych, instalacja powinna być przeprowadzona przez wykwalifikowany personel. Monitor wymaga konfiguracji za pomocą oprogramowania GLM (Genelec Loudspeaker Manager).

Montaż i instalacja

Monitor 1236A jest przeznaczony do montażu w ścianie (flush mounting), co zapewnia najlepszą charakterystykę częstotliwościową. Przed montażem należy:

• Upewnić się, że ściana jest solidna i dobrze usztywniona.
• Zapewnić odpowiednią wentylację dla wzmacniacza RAM-XL (wymagana przestrzeń 100 mm za tylnym panelem).

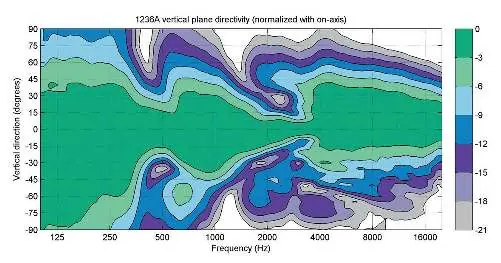

• Obrócić falowód DCW (Directivity Control Waveguide) tak, aby przetworniki średnio- i wysokotonowe były ustawione pionowo (głośnik wysokotonowy na górze).
• W przypadku montażu w ścianie, wypełnić przestrzeń wokół obudowy wełną mineralną lub pianką, aby uniknąć rezonansów.

Podłączenia

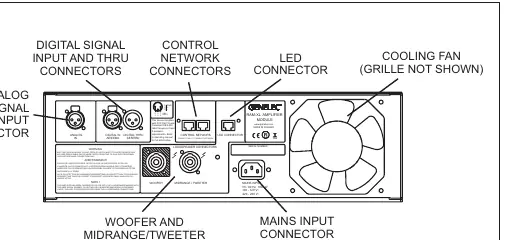

Wzmacniacz RAM-XL łączy się z monitorem za pomocą dedykowanych kabli Speakon. Uwaga: Każdy wzmacniacz jest fabrycznie skalibrowany z konkretną obudową (zgodność numerów seryjnych). Nie należy zamieniać par wzmacniacz-monitor.

• Woofer: Złącze Speakon dla głośników niskotonowych.
• Midrange/Tweeter: Złącze Speakon dla głośników średnio- i wysokotonowych.
• Control Network: Złącza RJ45 do sieci GLM (nie podłączać do sieci Ethernet LAN).
• Analog/Digital In: Wejścia sygnałowe XLR.

Konfiguracja systemu (GLM)

System 1236A wymaga oprogramowania GLM do pełnej kalibracji i ustawienia parametrów pracy:

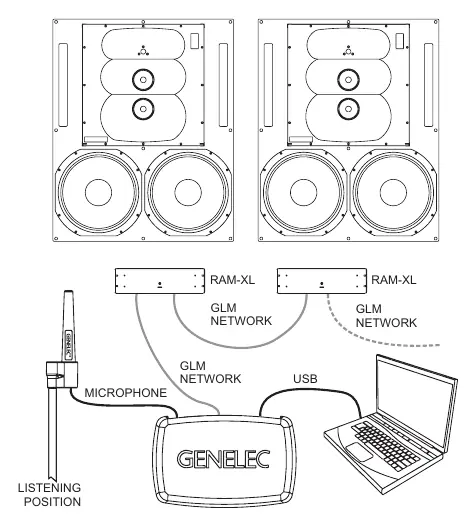

1. Połącz wszystkie monitory w łańcuch (daisy-chain) za pomocą kabli CAT5 (RJ45).
2. Podłącz adapter GLM do komputera przez USB.
3. Umieść mikrofon pomiarowy w miejscu odsłuchu na wysokości uszu inżyniera.
4. Pobierz i zainstaluj oprogramowanie GLM ze strony producenta.
5. Postępuj zgodnie z instrukcjami w oprogramowaniu, aby przeprowadzić pomiar i kalibrację.

Obsługa i tryby pracy

Przycisk zasilania na przednim panelu wzmacniacza RAM-XL służy do włączania i wyłączania urządzenia. Dłuższe przytrzymanie przycisku pozwala na wejście w tryby testowe (system debugging). Funkcja ISS (Intelligent Signal Sensing) automatycznie przełącza monitor w tryb czuwania, jeśli przez określony czas nie wykryje sygnału audio.

Konserwacja

Okresowo sprawdzaj, czy kratka wentylacyjna na tylnym panelu wzmacniacza nie jest zablokowana. W razie potrzeby wyczyść ją delikatnie odkurzaczem. Zwiększony hałas wentylatora może świadczyć o przegrzewaniu się urządzenia.
