Instrukcja obsługi monitora aktywnego Genelec 1238AC

Najważniejsze informacje z instrukcji

Genelec 1238AC to trójdrożny system monitorowy przeznaczony do średniej wielkości pomieszczeń kontrolnych. System wykorzystuje zewnętrzny wzmacniacz RAM-L montowany w szafie rack. Kluczowym elementem konfiguracji jest oprogramowanie GLM, które służy do kalibracji akustycznej i zarządzania siecią monitorów. Przed uruchomieniem upewnij się, że wzmacniacz ma zapewnioną odpowiednią wentylację, a kable Speakon są poprawnie podłączone do dedykowanych gniazd.

Opis urządzenia

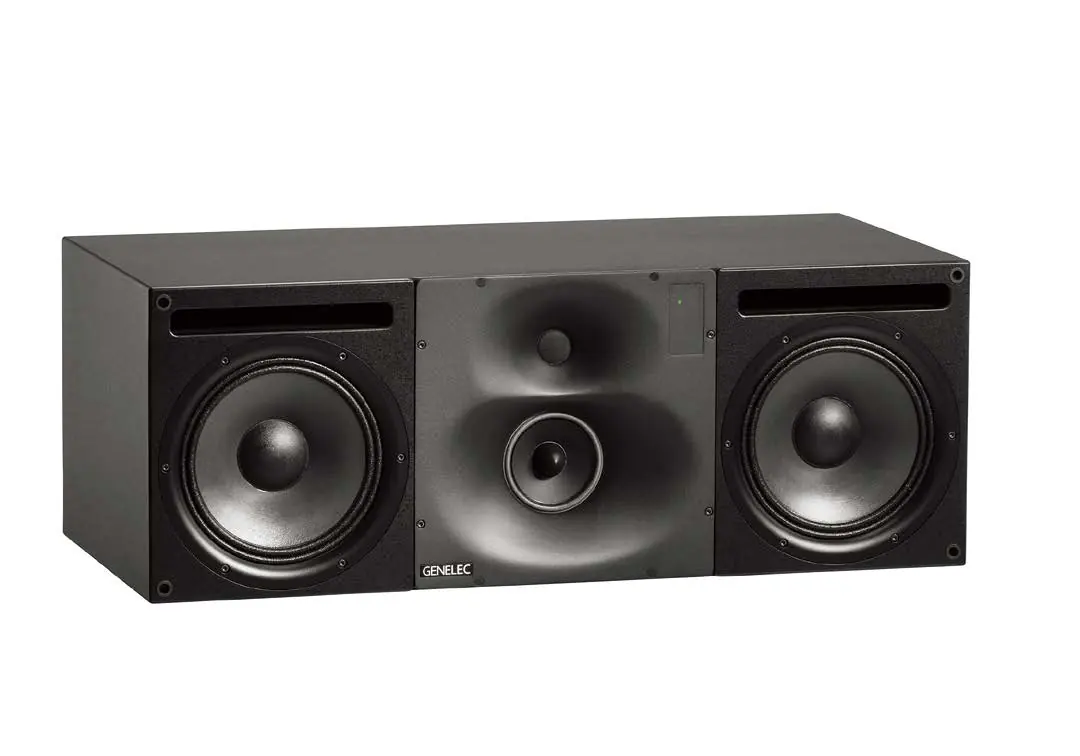

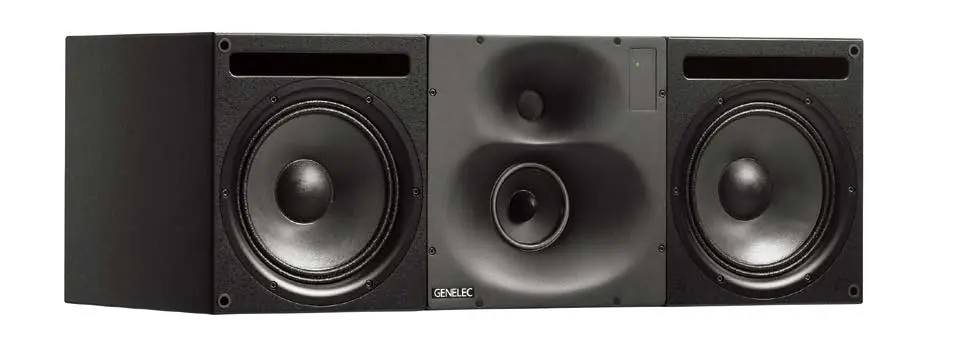

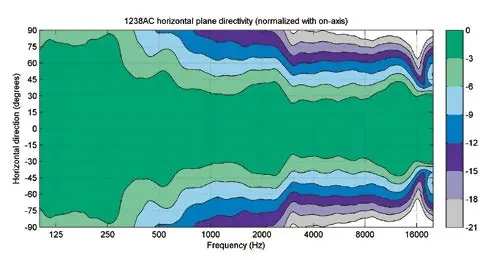

System składa się z obudowy monitora oraz modułu wzmacniacza RAM-L. Monitor wyposażony jest w dwa 10-calowe głośniki niskotonowe, 5-calowy głośnik średniotonowy oraz 1-calowy głośnik wysokotonowy z falowodem DCW. Wszystkie przetworniki są ekranowane magnetycznie.

Instalacja i montaż

Monitor może być używany jako wolnostojący lub montowany w ścianie (flush-mounting). W przypadku montażu w ścianie, należy zapewnić sztywną konstrukcję i wypełnić puste przestrzenie materiałem absorbującym (wełna mineralna lub pianka). Wzmacniacz RAM-L wymaga montażu w szafie 19-calowej z zachowaniem co najmniej 1/2 U wolnej przestrzeni powyżej i poniżej urządzenia dla zapewnienia cyrkulacji powietrza.

Podłączenia

Wzmacniacz RAM-L łączy się z monitorem za pomocą dedykowanych kabli Speakon (osobno dla sekcji niskotonowej oraz średnio-wysokotonowej). Sygnał audio można podłączyć analogowo (XLR) lub cyfrowo (AES/EBU). Sieć kontrolna GLM wykorzystuje kable CAT5/RJ45 do łączenia monitorów w łańcuch (daisy-chain).

Konfiguracja i kalibracja (GLM)

Konfiguracja systemu odbywa się poprzez oprogramowanie Genelec Loudspeaker Manager (GLM):

1. Połącz monitory w sieć za pomocą kabli RJ45.
2. Podłącz ostatni monitor do adaptera GLM, a adapter do komputera przez USB.
3. Umieść mikrofon pomiarowy w miejscu odsłuchu na wysokości uszu.
4. Uruchom oprogramowanie GLM i postępuj zgodnie z instrukcjami kalibracji.

Obsługa i tryby pracy

Przycisk zasilania na wzmacniaczu RAM-L służy do włączania/wyłączania oraz aktywacji trybów testowych. Funkcja ISS (Intelligent Signal Sensing) automatycznie przełącza monitor w tryb oszczędzania energii, gdy nie wykryje sygnału audio. Dioda na panelu przednim informuje o stanie pracy: zielona oznacza normalną pracę, żółta aktywność GLM, a czerwona przeciążenie.

Rozwiązywanie problemów

Jeśli dioda na panelu przednim świeci na czerwono, oznacza to przeciążenie wejścia analogowego, cyfrowego lub wzmacniacza. Należy zmniejszyć poziom sygnału źródłowego. W przypadku problemów z dźwiękiem, sprawdź poprawność połączeń kablowych Speakon między wzmacniaczem a monitorem.

Bezpieczeństwo i konserwacja

Urządzenie nie zawiera części serwisowalnych przez użytkownika. Wszelkie naprawy muszą być wykonywane przez wykwalifikowany personel. Nie należy blokować otworów wentylacyjnych wzmacniacza. W przypadku transportu w niskich temperaturach, przed podłączeniem do zasilania należy odczekać, aż urządzenie osiągnie temperaturę pokojową.
