Instrukcja obsługi monitora aktywnego Genelec 1234A

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące instalacji, konfiguracji oraz bezpiecznej eksploatacji monitora aktywnego Genelec 1234A wraz z jednostką wzmacniacza RAM-XL. Dokument opisuje procedury montażu wnękowego, podłączania okablowania, konfiguracji sieciowej GLM oraz obsługi trybów pracy.

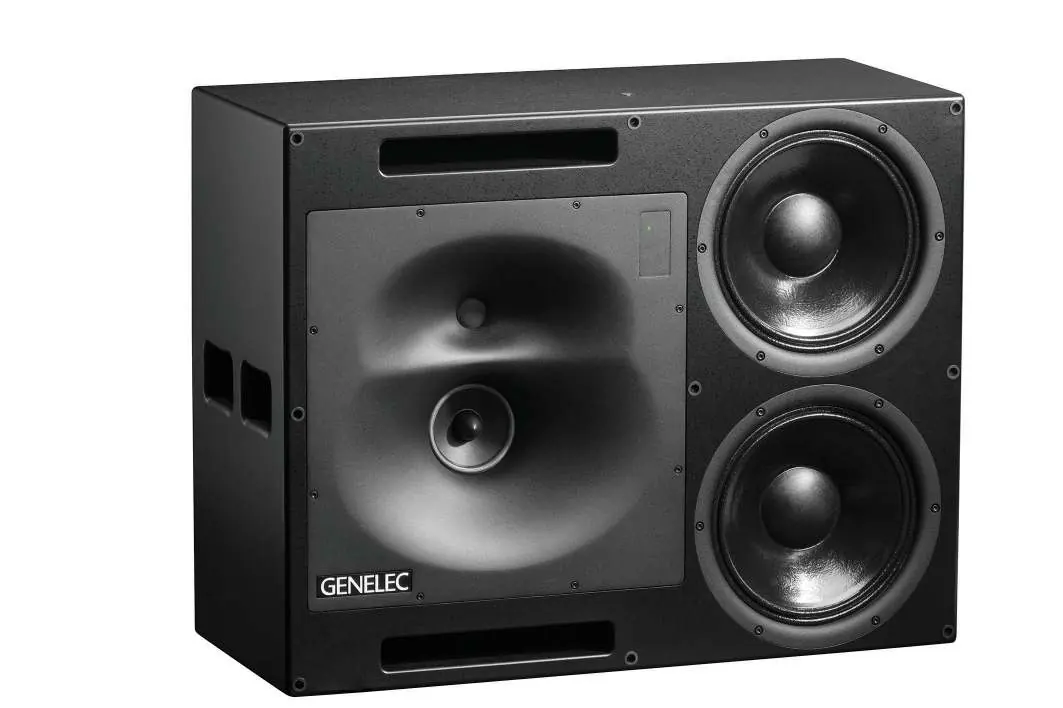

Opis urządzenia

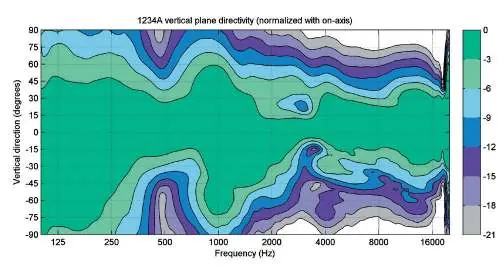

Genelec 1234A to system monitoringu studyjnego składający się z obudowy o pojemności 160 litrów oraz montowanego w szafie rack 19" wzmacniacza RAM-XL. System wyposażony jest w technologię DCW (Directivity Control Waveguide), która pozwala na obrót falowodu w celu dopasowania do orientacji pionowej lub poziomej.

Instalacja i montaż

Zaleca się montaż wnękowy (flush mounting) w celu uzyskania optymalnej charakterystyki basu i sprawności. Podczas montażu należy:

• Zapewnić przestrzeń 50-100 mm wokół obudowy.
• Wypełnić szczeliny materiałem dźwiękochłonnym (wełna mineralna lub pianka).
• W przypadku lekkich ścian, zastosować izolatory wibracji o częstotliwości rezonansowej 2-8 Hz.
• W przypadku ścian betonowych, obudowę można montować bezpośrednio, wypełniając przestrzeń wełną lub workami z piaskiem.

Obracanie falowodu DCW: Aby zmienić orientację monitora, należy odkręcić osiem śrub M5 za pomocą klucza imbusowego 4 mm, obrócić płytę DCW tak, aby głośniki średnio- i wysokotonowy były ustawione pionowo (wysokotonowy na górze), a następnie przykręcić płytę.

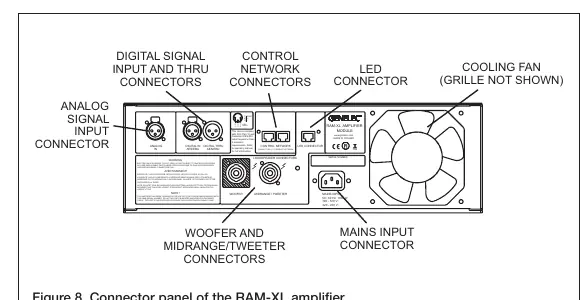

Podłączenie przewodów

Wzmacniacz RAM-XL jest indywidualnie kalibrowany z konkretną obudową – nie należy zamieniać par wzmacniacz/obudowa. Do połączenia wzmacniacza z monitorem służą kable Speakon. Należy zapewnić co najmniej 100 mm wolnej przestrzeni za tylnym panelem wzmacniacza dla kabli i wentylacji.

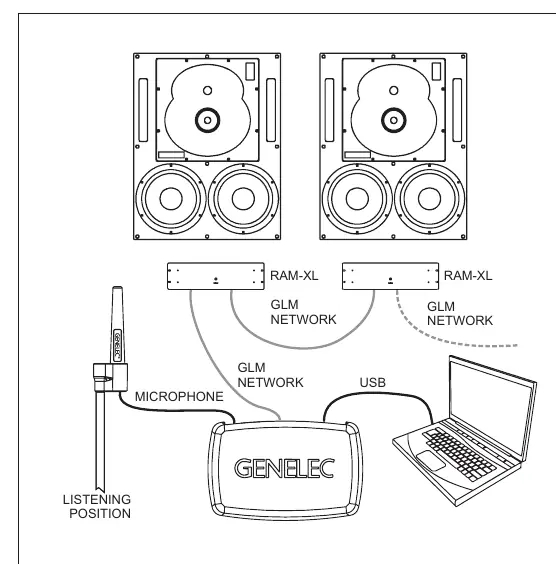

Konfiguracja systemu GLM

System 1234A jest konfigurowany za pomocą oprogramowania Genelec Loudspeaker Manager (GLM). Proces obejmuje:

• Połączenie monitorów w łańcuch (daisy-chain) za pomocą kabli CAT5 (RJ45) do portów CONTROL NETWORK.
• Podłączenie adaptera GLM do komputera przez USB.
• Umieszczenie mikrofonu pomiarowego w pozycji odsłuchowej.
• Uruchomienie oprogramowania GLM w celu pomiaru i kalibracji systemu.

Obsługa i ustawienia

Przycisk zasilania na przednim panelu RAM-XL służy do włączania/wyłączania oraz wchodzenia w tryby testowe. Funkcja ISS (Intelligent Signal Sensing) automatycznie przełącza monitor w tryb czuwania, jeśli przez określony czas nie wykryto sygnału audio. Ustawienia ISS konfiguruje się w oprogramowaniu GLM.

Konserwacja

Należy okresowo sprawdzać, czy kratka ochronna wentylatora na tylnym panelu wzmacniacza nie jest zablokowana. W razie potrzeby należy ją delikatnie oczyścić odkurzaczem. Zwiększony hałas wentylatora może świadczyć o przegrzewaniu się urządzenia.
