Instrukcja obsługi monitora aktywnego Genelec 1235A

Najważniejsze informacje z instrukcji

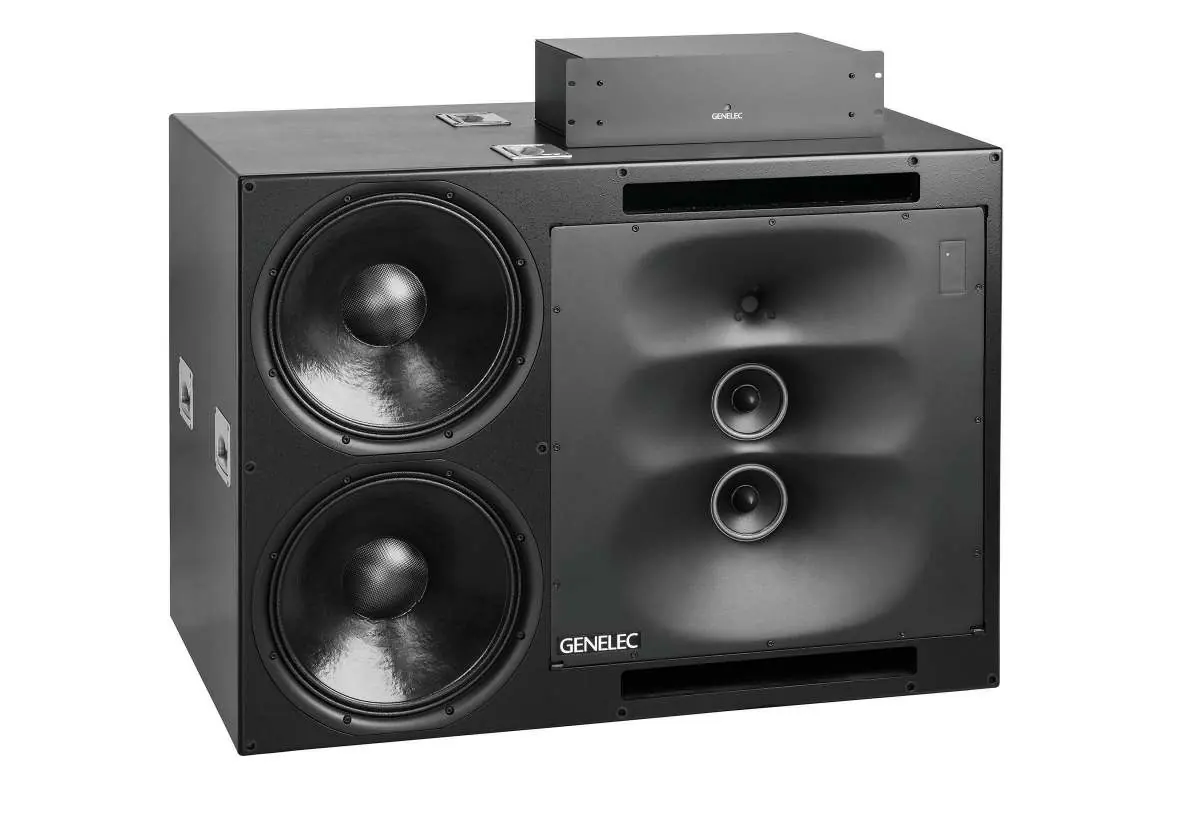

Genelec 1235A to zaawansowany monitor aktywny przeznaczony do profesjonalnych zastosowań w dużych reżyserkach. System składa się z obudowy monitora oraz zewnętrznego wzmacniacza RAM-XL montowanego w szafie rack. Kluczowym elementem konfiguracji jest oprogramowanie GLM, które służy do kalibracji i zarządzania systemem. Przed instalacją upewnij się, że masz odpowiednią wentylację dla wzmacniacza oraz że ściana montażowa jest solidna i akustycznie przygotowana.

Opis urządzenia

System 1235A zawiera dwa 380 mm głośniki niskotonowe, dwa 130 mm głośniki średniotonowe oraz 50 mm przetwornik kompresyjny wysokotonowy. Przetworniki średnio- i wysokotonowe są zamontowane w falowodzie DCW (Directivity Control Waveguide), który można obracać o 90 stopni, aby dostosować monitor do pracy w orientacji pionowej lub poziomej.

Instalacja i montaż

Zaleca się montaż w ścianie (flush mounting), co poprawia odpowiedź basową i efektywność. W przypadku montażu w ścianie, należy zachować odstęp 5-10 mm między obudową a panelem czołowym, wypełniając go gumową uszczelką. Wzmacniacz RAM-XL wymaga montażu w standardowej szafie 19-calowej 3U. Należy zapewnić swobodny przepływ powietrza z tyłu wzmacniacza (minimum 100 mm wolnej przestrzeni) oraz utrzymywać temperaturę otoczenia w zakresie 15-35 stopni Celsjusza.

Podłączenia

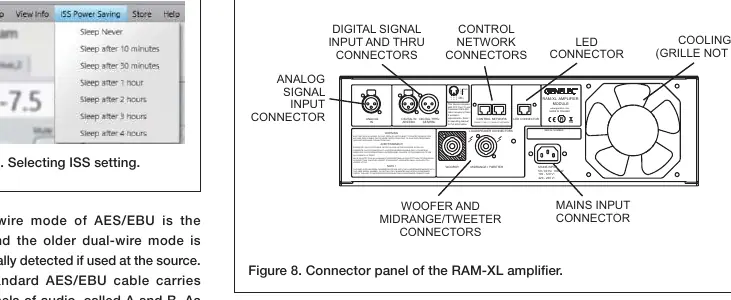

Wzmacniacz RAM-XL łączy się z monitorem za pomocą dedykowanych kabli Speakon (dostarczonych w zestawie). Należy używać wyłącznie oryginalnych par wzmacniacz-monitor, ponieważ są one indywidualnie kalibrowane i oznaczone tym samym numerem seryjnym. Połączenia sieciowe GLM realizowane są za pomocą kabli CAT5 (RJ45). Nie podłączaj portów sieciowych GLM do standardowej sieci Ethernet.

Konfiguracja i obsługa

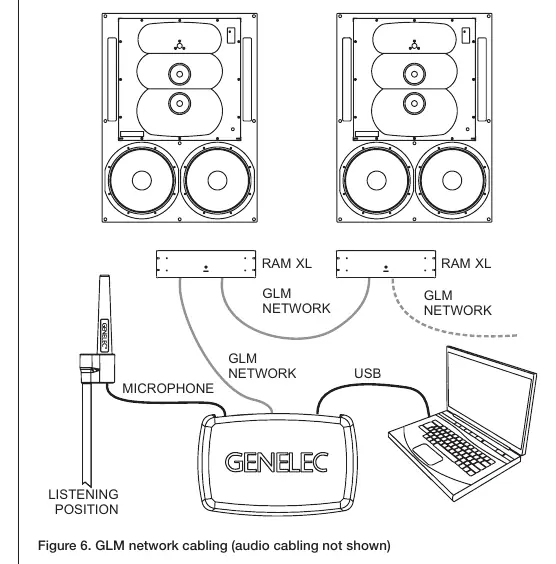

Konfiguracja systemu odbywa się za pomocą oprogramowania GLM. Proces obejmuje połączenie wszystkich monitorów w łańcuch (daisy-chain), podłączenie mikrofonu pomiarowego do adaptera GLM i wykonanie pomiarów zgodnie z instrukcjami w oprogramowaniu. System posiada funkcję ISS (Intelligent Signal Sensing), która automatycznie przełącza monitor w tryb czuwania, jeśli przez określony czas nie wykryje sygnału audio.

Konserwacja

Okresowo sprawdzaj, czy kratka ochronna wentylatora na tylnym panelu wzmacniacza RAM-XL nie jest zablokowana. W razie potrzeby wyczyść ją delikatnie odkurzaczem. Zwiększony hałas wentylatora może świadczyć o przegrzewaniu się urządzenia.

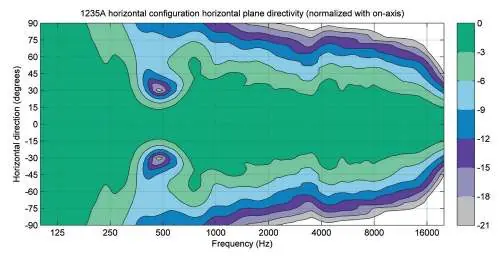

Dane techniczne

System oferuje pasmo przenoszenia od 29 Hz do 26 kHz (-6 dB). Wzmacniacz RAM-XL dostarcza 2 x 1000 W dla basu, 2 x 400 W dla średnich tonów oraz 250 W dla wysokich tonów. Urządzenie obsługuje napięcie sieciowe 100-120 VAC oraz 220-240 VAC.
