Instrukcja obsługi monitorów aktywnych Genelec 1237A i 1238A

Najważniejsze informacje z instrukcji

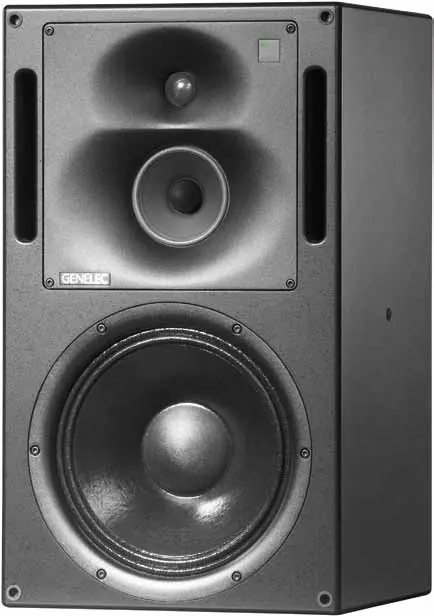

Monitory Genelec 1237A i 1238A to trójdrożne systemy odsłuchowe typu Smart Active Monitor (SAM). Urządzenia te wymagają konfiguracji za pomocą oprogramowania Genelec Loudspeaker Manager (GLM), które automatycznie dostosowuje parametry pracy do akustyki pomieszczenia. Instrukcja opisuje proces instalacji, montażu (w tym montażu w ścianie typu soffit oraz w szafie rack) oraz obsługę połączeń cyfrowych i analogowych.

Konfiguracja i oprogramowanie GLM

Konfiguracja monitorów odbywa się wyłącznie przez oprogramowanie GLM. Proces obejmuje:

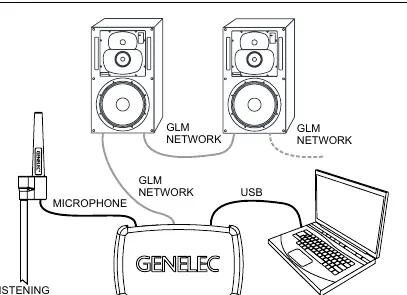

• Połączenie monitorów w sieć za pomocą kabli CAT5 (RJ45).
• Podłączenie adaptera GLM do komputera przez USB.
• Umieszczenie mikrofonu pomiarowego w miejscu odsłuchu na wysokości uszu inżyniera.
• Instalację oprogramowania GLM ze strony www.genelec.com i przeprowadzenie procedury pomiarowej.
• Zapisanie ustawień w monitorach (Store the Settings), jeśli nie planujesz używać komputera do sterowania na stałe.

Montaż i instalacja

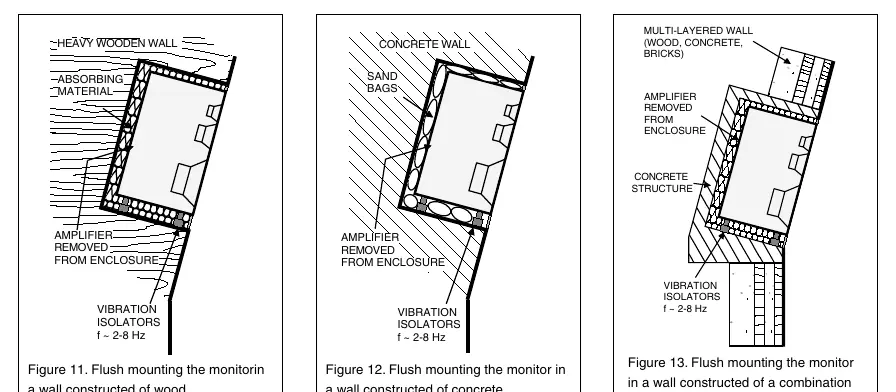

Monitory mogą być montowane jako wolnostojące lub wbudowane w ścianę (flush mounting). W przypadku montażu w ścianie, powierzchnia ściany powinna tworzyć ciągłą płaszczyznę z monitorem. Wymagane jest zapewnienie odpowiedniej wentylacji (min. 5 cm wolnej przestrzeni za monitorem i po bokach). Wzmacniacz RAM-L można zdemontować i zamontować w standardowej szafie 19-calowej, zachowując 1U wolnej przestrzeni nad i pod modułem.

Podłączenia

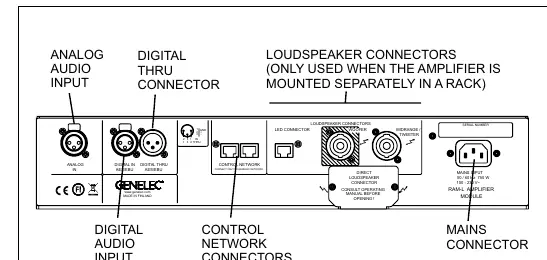

• Analog In: Wejście analogowe XLR. Maksymalny poziom wejściowy +25.0 dBu.
• Digital In (AES/EBU): Cyfrowe wejście audio. Automatycznie wykrywa sygnał.
• Digital Thru: Wyjście cyfrowe do łączenia szeregowego (daisy-chain) kolejnych monitorów.
• Control Network: Złącza RJ45 do sieci GLM. Nie podłączać do sieci Ethernet LAN.
• Loudspeaker Connectors: Złącza dla głośników (Woofer, Midrange/Tweeter) używane tylko przy montażu wzmacniacza w szafie rack.

Obsługa i funkcje

Przycisk zasilania na wzmacniaczu RAM-L służy do włączania/wyłączania oraz aktywacji trybów testowych. Funkcja ISS (Intelligent Signal Sensing) automatycznie przełącza monitor w tryb czuwania, gdy nie wykryje sygnału audio. Dioda na panelu przednim sygnalizuje stan pracy: zielona (normalna praca), żółta (aktywność GLM), czerwona (przeciążenie/błąd).

Bezpieczeństwo i konserwacja

Urządzenie nie zawiera części serwisowalnych przez użytkownika. Wszelkie naprawy muszą być wykonywane przez wykwalifikowany personel. Należy unikać wilgoci, nie stawiać naczyń z płynami na monitorach oraz zapewnić swobodny przepływ powietrza wokół wzmacniacza.
