Instrukcja obsługi monitora aktywnego Genelec 1234AC

Najważniejsze informacje z instrukcji

Genelec 1234AC to zaawansowany monitor aktywny typu Smart Active Monitor, przeznaczony do profesjonalnych studiów nagraniowych. System składa się z obudowy monitora oraz zewnętrznego wzmacniacza RAM-XL montowanego w szafie rack. Kluczowe aspekty użytkowania obejmują kalibrację za pomocą oprogramowania GLM, zapewnienie odpowiedniej wentylacji wzmacniacza oraz precyzyjny montaż w ścianie (flush mounting) dla uzyskania najlepszych parametrów akustycznych.

Opis systemu

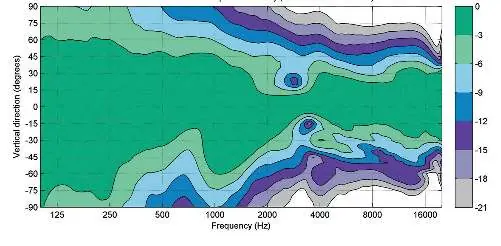

Monitor 1234AC wyposażony jest w dwa głośniki niskotonowe 305 mm, głośnik średniotonowy 130 mm oraz głośnik wysokotonowy 25 mm umieszczony w falowodzie DCW (Directivity Control Waveguide). Falowód można obracać o 90 stopni, co pozwala na montaż monitora w orientacji pionowej lub poziomej.

Montaż i instalacja

• Montaż w ścianie: Zaleca się montaż typu flush mounting. Monitor powinien być osadzony w solidnej, usztywnionej ścianie.
• Szczeliny: Należy pozostawić szczelinę 5-10 mm między obudową a panelem czołowym, wypełniając ją gumową uszczelką.
• Izolacja: W przypadku lekkich ścian (np. drewnianych) należy użyć izolatorów drgań o częstotliwości rezonansowej 2-8 Hz.
• Obrót DCW: Aby obrócić falowód, należy odkręcić osiem śrub M5 kluczem imbusowym 4 mm, obrócić płytę tak, aby głośnik wysokotonowy znajdował się na górze i przykręcić ponownie.

Podłączenia

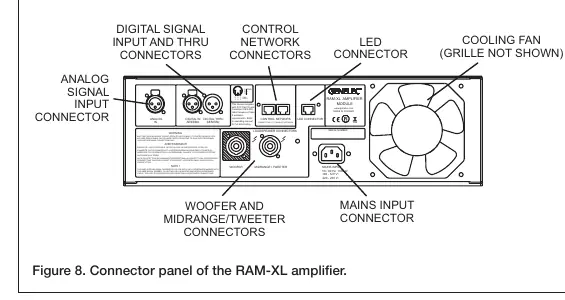

• Wzmacniacz RAM-XL: Wymaga standardowej szafy rack 19" 3U. Należy zapewnić 100 mm wolnej przestrzeni za panelem tylnym dla kabli i cyrkulacji powietrza.
• Kable głośnikowe: Używaj dostarczonych kabli Speakon. Nie należy zamieniać par wzmacniacz-monitor, ponieważ są one fabrycznie kalibrowane i oznaczone tym samym numerem seryjnym.
• Sieć GLM: Łączenie monitorów odbywa się w łańcuchu (daisy-chain) za pomocą kabli CAT5 (RJ45) do portów CONTROL NETWORK.

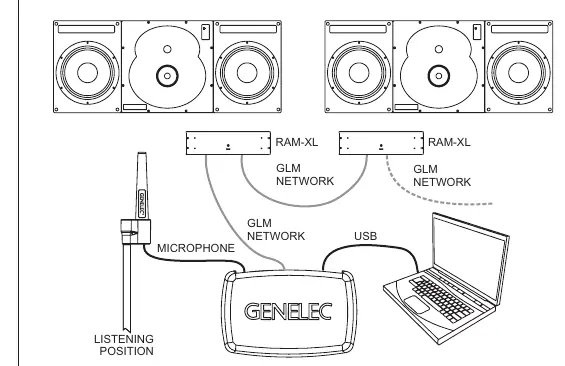

Konfiguracja GLM

System 1234AC jest konfigurowany za pomocą oprogramowania Genelec Loudspeaker Manager (GLM). Proces obejmuje:

1. Połączenie monitorów w sieć za pomocą kabli RJ45.
2. Podłączenie adaptera GLM do komputera przez USB.
3. Umieszczenie mikrofonu pomiarowego w miejscu odsłuchu.
4. Uruchomienie oprogramowania GLM w celu pomiaru i automatycznej kalibracji systemu.

Obsługa i tryby pracy

• Przycisk zasilania: Krótkie naciśnięcie włącza/wyłącza urządzenie. Długie naciśnięcie (powyżej 5 sekund) aktywuje tryb testowy.
• ISS (Intelligent Signal Sensing): Funkcja oszczędzania energii, która automatycznie przełącza monitor w tryb czuwania, gdy nie wykryje sygnału audio. Ustawienia ISS zmienia się w oprogramowaniu GLM.
• Wskaźniki świetlne: Zielone światło oznacza normalną pracę, żółte aktywność GLM, a czerwone sygnalizuje przeciążenie (overload).

Konserwacja i bezpieczeństwo

• Wentylacja: Regularnie sprawdzaj, czy kratka wentylacyjna wzmacniacza RAM-XL nie jest zablokowana. W razie potrzeby wyczyść ją odkurzaczem.
• Bezpieczeństwo: Nie otwieraj obudowy monitora ani wzmacniacza. Serwisowanie musi być wykonywane wyłącznie przez wykwalifikowany personel.
• Zasilanie: Używaj wyłącznie uziemionego przewodu zasilającego.
