Instrukcja obsługi baterii kuchennej Hansgrohe Talis S² Variarc 14873XXX
Szybki przewodnik po instalacji i obsłudze baterii kuchennej Hansgrohe Talis S² Variarc 14873XXX. Dowiedz się, jak zamontować baterię, rozwiązać problemy z przepływem wody i przeprowadzić konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Bateria kuchenna Hansgrohe Talis S² Variarc 14873XXX wymaga montażu zgodnie z obowiązującymi normami. Podczas instalacji należy używać rękawic ochronnych, aby uniknąć skaleczeń. W przypadku podłączenia do podgrzewaczy wody o pojemności 5 litrów, wydajność przepływu nie może przekraczać 5 l/min. W razie potrzeby należy wyregulować dopływ wody przy zaworku kątowym.
Dane techniczne
- Ciśnienie robocze: maks. 1 MPa
- Zalecane ciśnienie robocze: 0,1–0,5 MPa
- Temperatura wody gorącej: maks. 80°C (zalecana 65°C)
- Wydajność przepływu: maks. 5 l/min
Montaż
Montaż powinien być przeprowadzony zgodnie z rysunkami na stronie 31. Należy pamiętać o przepłukaniu instalacji przed montażem. Podłączenie węży (niebieski/czerwony) przedstawiono na stronie 32. Zakres obrotu wylewki można regulować zgodnie z instrukcjami na stronach 33-34.
Obsługa i konserwacja
Podczas podgrzewania wody w zbiorniku, z wylewki może kapać woda. Regularnie sprawdzaj działanie zaworów zwrotnych zgodnie z normą DIN EN 1717 (przynajmniej raz w roku). W przypadku wymiany kształtownika przepływu, używaj tylko części autoryzowanych dla tego modelu. Nie używaj silikonu zawierającego kwas octowy.
Rozwiązywanie problemów
- Mała ilość wody: Wyczyść lub wymień kształtownik przepływu, oczyść sitka w zaworkach kątowych.
- Ciężko działający uchwyt: Wymień wkład (kartusz).
- Wyciek wody w obszarze wylewki: Wymień uszczelkę O-ring.
- Wyciek wody przy mocowaniu: Sprawdź dno przejściówki lub wymień uszczelkę O-ring przy wężu przyłączeniowym.
Informacje o producencie
AXOR
Praktyczna pomoc
Typowe problemy
Mała ilość wody
Wyczyść lub wymień kształtownik przepływu, oczyść sitka w zaworkach kątowych.
Ciężko działający uchwyt
Wymień wkład (kartusz).
Wyciek wody w obszarze wylewki
Wymień uszczelkę O-ring.
Wyciek wody przy mocowaniu
Sprawdź dno przejściówki lub wymień uszczelkę O-ring przy wężu przyłączeniowym.
Przed użyciem
- Sprawdź ciśnienie wody (maks. 1 MPa).
- Upewnij się, że masz odpowiednie narzędzia (klucze SW 10 mm, SW 19 mm).
- Przygotuj rękawice ochronne do montażu.
- Sprawdź, czy podgrzewacz wody ma pojemność 5 litrów (jeśli tak, ogranicz przepływ).
Parametry w praktyce
- Ciśnienie robocze
- Maksymalne ciśnienie w instalacji to 1 MPa. Zalecane ciśnienie dla optymalnej pracy to 0,1–0,5 MPa.
- Temperatura wody
- Maksymalna temperatura wody gorącej to 80°C. Zaleca się ustawienie 65°C.
Ilustracje i schematy

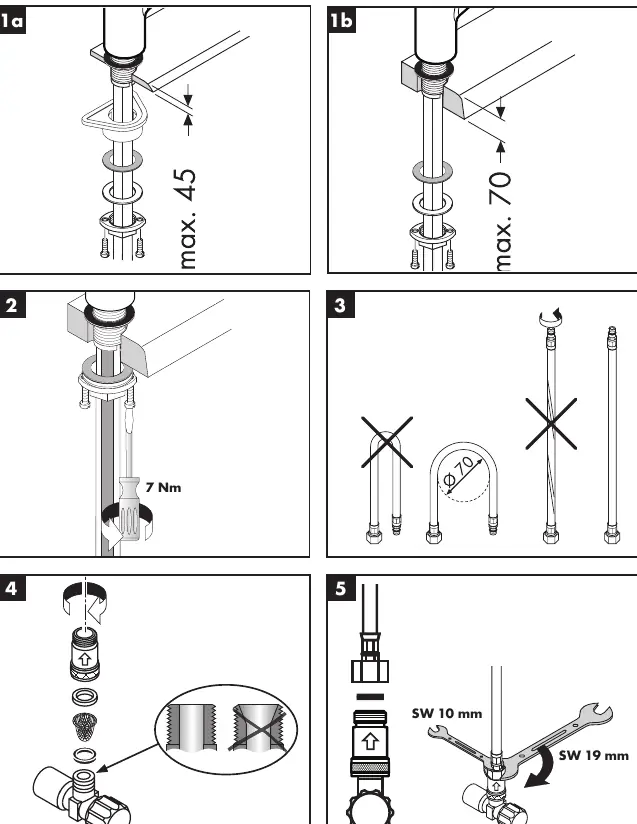

- Strona 31: Kroki montażu baterii.

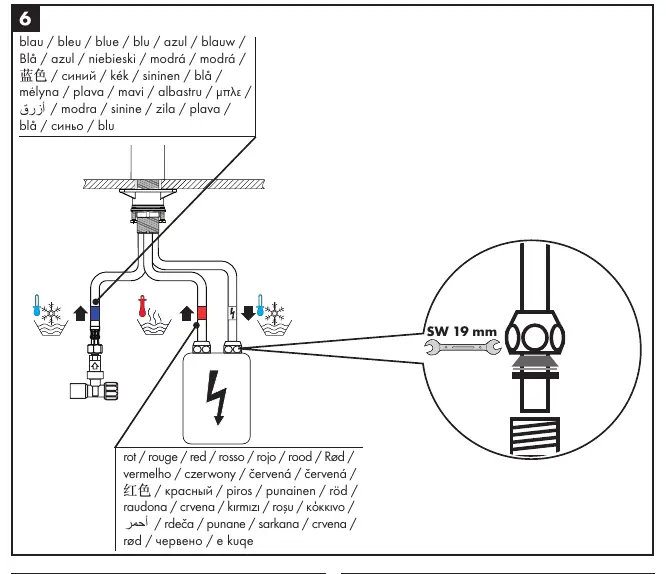

- Strona 32: Podłączenie węży (niebieski/czerwony).

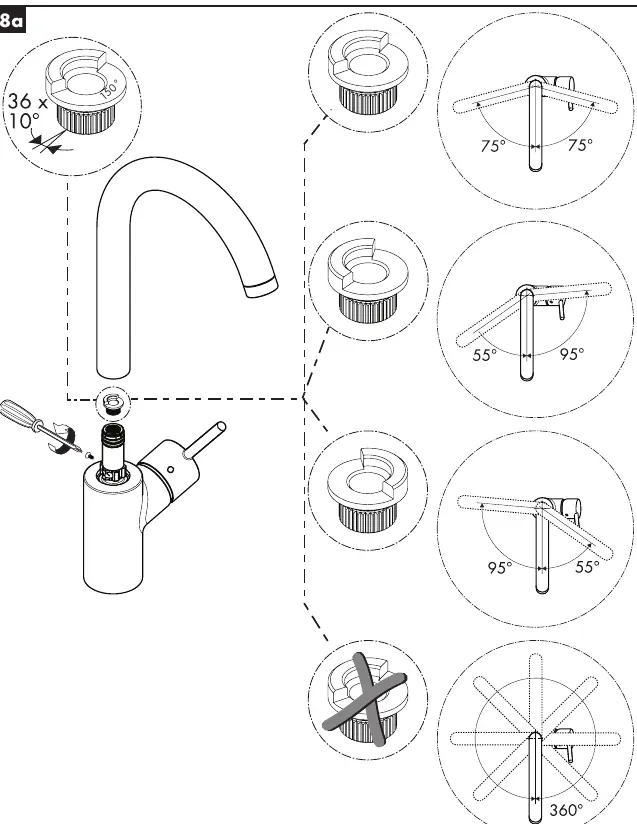

- Strona 33-34: Ustawienie zakresu obrotu wylewki.

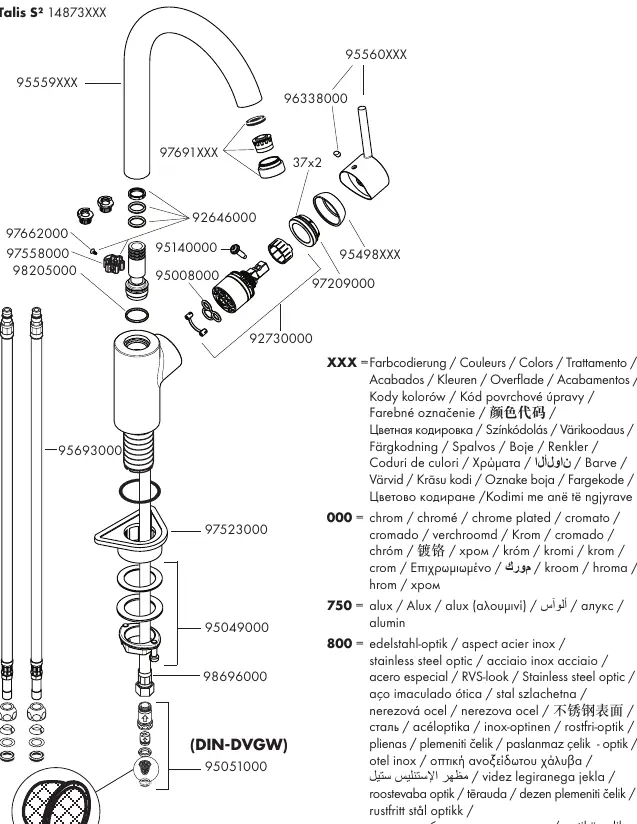

- Strona 37: Schemat części zamiennych.
Zgodność modelu
- Bateria przeznaczona do współpracy z podgrzewaczami wody o pojemności 5 litrów (wymaga ograniczenia przepływu).
- Nie używać silikonu zawierającego kwas octowy.
