Instrukcja obsługi baterii umywalkowej Delta 15718LF Lakewood

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu i konserwacji baterii umywalkowej Delta 15718LF z serii Lakewood. Przed przystąpieniem do instalacji należy upewnić się, że posiadamy odpowiednie narzędzia. W przypadku nierównych powierzchni montażowych zaleca się użycie silikonu uszczelniającego pod uszczelką.

Montaż baterii

Proces montażu baterii na umywalce obejmuje następujące kroki:

• Umieść baterię (1) wraz z uszczelką (3) na otworze montażowym.
• Jeśli powierzchnia jest nierówna, nałóż silikon uszczelniający pod uszczelkę.
• Od spodu umywalki nałóż elementy montażowe (4) na trzpień (5).
• Zabezpiecz całość nakrętką montażową (6) i dokręć ją solidnie.

Podłączenie do instalacji wodnej

Bateria wymaga podłączenia do zasilania wodnego. Należy określić typ połączenia:

• Można użyć rurek miedzianych 3/8" z nakrętkami (nie są dołączone do zestawu).
• Alternatywnie można użyć złączy 1/2" I.P.S.

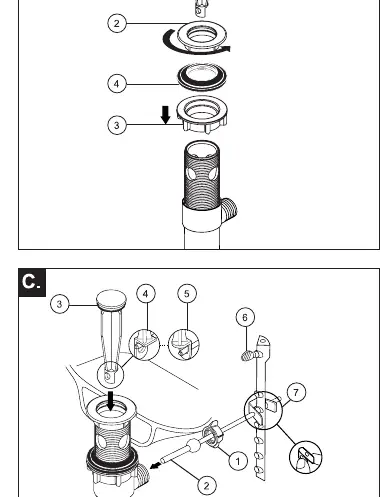

Instalacja korka automatycznego

Montaż zestawu odpływowego (pop-up) przebiega następująco:

• Zdejmij korek (1) i kołnierz (2). Odkręć nakrętkę (3) do końca. Przesuń czarną uszczelkę (4) w dół.
• Nałóż silikon na spód kołnierza (1). Włóż korpus (2) w umywalkę. Nakręć kołnierz na korpus. Otwór na cięgno (3) musi być skierowany w stronę tylnej części umywalki. Dokręć nakrętkę i usuń nadmiar silikonu.
• Zdejmij nakrętkę z przegubu (1). Zainstaluj pręt poziomy (2) i korek (3) jako element demontowalny (4) lub stały (5). Dokręć ręcznie nakrętkę przegubu (1).
• Włóż pręt podnoszący (1) przez baterię i połącz z cięgłem (2). Dokręć śrubę (3). Podłącz zestaw do odpływu (4).

Uruchomienie i kontrola szczelności

Po zakończeniu montażu należy przepłukać system:

• Zdejmij aerator (1) za pomocą dołączonego klucza.
• Odkręć uchwyt baterii (3) do pozycji mieszania wody ciepłej i zimnej.
• Odkręć zawory zasilające i pozwól wodzie płynąć przez około minutę, aby wypłukać zanieczyszczenia.
• Sprawdź wszystkie połączenia pod kątem wycieków. W razie potrzeby dokręć elementy, ale uważaj, aby nie przekręcić.

Konserwacja i czyszczenie

Aby utrzymać baterię w dobrym stanie:

• Czyszczenie: Powierzchnię należy czyścić wilgotną szmatką i osuszać miękkim ręcznikiem. Unikaj środków ściernych i polerujących.
• Wyciek spod uchwytu: Zdejmij uchwyt i upewnij się, że nakrętka (bonnet) jest dokręcona. Jeśli wyciek nadal występuje, wymień głowicę (cartridge).
• Wyciek z wylewki: Wymień głowicę (cartridge).
• Słaby przepływ wody: Zdejmij i wyczyść aerator (3).
