Zasilacz panelowy serii Delta PMR 150W to urządzenie o niskim profilu (1U), przeznaczone do pracy w trudnych warunkach przemysłowych. Urządzenie charakteryzuje się uniwersalnym wejściem AC, wbudowanym układem aktywnej korekcji współczynnika mocy (PFC) oraz szerokim zakresem temperatur pracy od -40°C do +70°C. Przed przystąpieniem do instalacji należy zapoznać się z wymogami dotyczącymi chłodzenia i montażu.

Opis urządzenia

Zasilacz posiada aluminiową obudowę z pokrywą SGCC. Na panelu czołowym znajdują się:

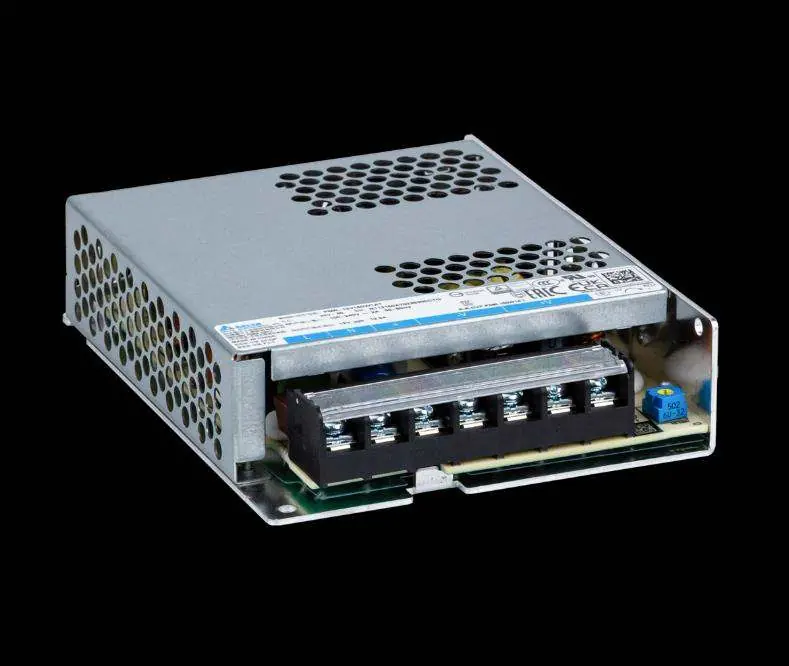

Zasilacz panelowy Delta PMR 150W
Zasilacz panelowy Delta PMR 150W
  • Złącze blokowe wejścia i wyjścia.
  • Potencjometr do regulacji napięcia wyjściowego (DC).
  • Zielona dioda LED sygnalizująca poprawną pracę (DC OK).

Montaż i instalacja

Prawidłowy montaż jest kluczowy dla zapewnienia długiej żywotności urządzenia:

Dodatkowe zdjęcie montażowe ze strony 7
Dodatkowe zdjęcie montażowe ze strony 7
Schemat montażu zasilacza
Schemat montażu zasilacza
Szczegół montażu śruby
Szczegół montażu śruby
Dodatkowe zdjęcie montażowe ze strony 10
Dodatkowe zdjęcie montażowe ze strony 10
Dodatkowe zdjęcie montażowe ze strony 10
Dodatkowe zdjęcie montażowe ze strony 10
  • Powierzchnia montażowa: Zasilacz musi być montowany na metalowej, uziemionej powierzchni. Nie zaleca się montażu na powierzchniach o niskiej przewodności cieplnej, takich jak plastik.
  • Odstępy: Należy zachować minimalny odstęp 50 mm od wszystkich wentylowanych powierzchni, aby zapewnić odpowiednią konwekcję powietrza.
  • Śruby: Używać wyłącznie śrub M3. Długość śruby wewnątrz obudowy nie może przekraczać 3 mm, aby uniknąć uszkodzenia komponentów wewnętrznych. Zalecany moment dokręcania: 4-5 Kgf.cm.
  • Przewody: Stosować przewody typu AWG 18-12. Długość izolacji do zdjęcia nie powinna przekraczać 7 mm. Moment dokręcania złącza nie może przekraczać 8 Kgf.cm.

Zabezpieczenia i ochrona

Urządzenie wyposażone jest w szereg zabezpieczeń:

  • Przeciążenie (OLP) i Przetężenie (OCP): W przypadku przekroczenia 110% prądu znamionowego, zasilacz przechodzi w tryb "Hiccup" (automatyczny powrót po usunięciu przyczyny).
  • Zwarcie: Działa w trybie "Hiccup".
  • Przepięcie (OVP): W przypadku awarii obwodu sprzężenia zwrotnego, zasilacz przechodzi w tryb "Latch" (wymaga odłączenia i ponownego podłączenia zasilania AC w celu restartu).
  • Przegrzanie (OTP): W przypadku przekroczenia dopuszczalnej temperatury, zasilacz przechodzi w tryb "Latch".

Dane techniczne

Zasilacz dostępny jest w wariantach napięcia wyjściowego: 12V, 24V, 36V oraz 48V. Urządzenie spełnia normy bezpieczeństwa dla zastosowań przemysłowych i domowych (IEC/EN 62368-1, 60335-1). MTBF wynosi ponad 700 000 godzin.

Praktyczna pomoc

Typowe problemy

Zasilacz wyłącza się przy wysokiej temperaturze

Urządzenie weszło w tryb ochrony przed przegrzaniem (OTP). Należy obniżyć temperaturę otoczenia lub zmniejszyć obciążenie zgodnie z wykresem de-ratingu.

Zasilacz wchodzi w tryb Hiccup (cykliczne wyłączanie)

Wykryto przeciążenie lub zwarcie. Usuń przyczynę zwarcia lub zmniejsz obciążenie, aby zasilacz automatycznie powrócił do pracy.

Zasilacz nie startuje po wystąpieniu błędu

W przypadku ochrony przed przepięciem (OVP) lub przegrzaniem (OTP), zasilacz przechodzi w tryb Latch. Wymagane jest odłączenie i ponowne podłączenie zasilania AC.

Przed użyciem

  • Sprawdź napięcie wejściowe (90-264 Vac).
  • Upewnij się, że zachowano 50 mm odstępu od powierzchni wentylowanych.
  • Użyj przewodów AWG 18-12 odpowiednich do prądu wyjściowego.
  • Użyj śrub M3 o długości ≤ 3 mm do montażu.
  • Upewnij się, że terminal uziemienia (PE) jest podłączony do uziemionej powierzchni.

Parametry w praktyce

Zakres temperatur pracy
-40°C do +70°C (wymaga de-ratingu powyżej 50°C).

Ilustracje i schematy

  • Fig. 1: Wykres de-ratingu mocy w zależności od temperatury otoczenia.

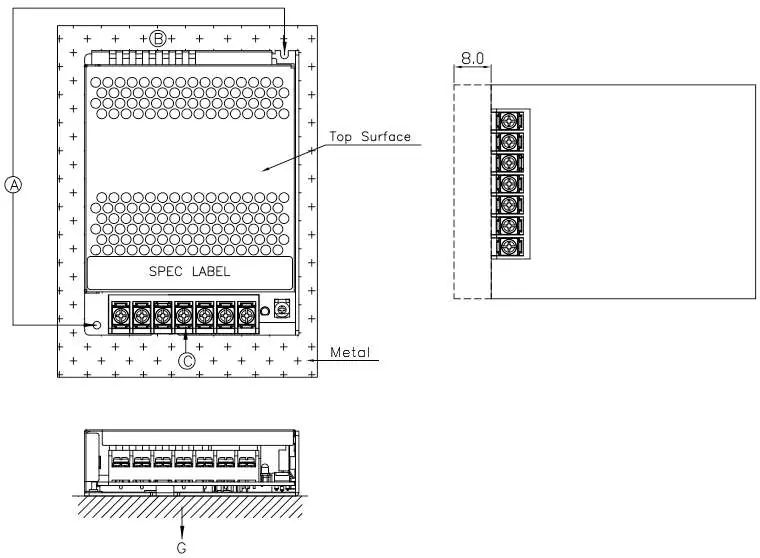

  • Fig. 3: Schemat montażu zasilacza na powierzchni metalowej.
  • Fig. 4: Szczegół montażu śruby w otworze montażowym.

Zgodność modelu

  • Zasilacz jest komponentem systemu końcowego; EMC test setup zależy od instalacji.
  • Brak de-ratingu dla wejścia DC w zakresie 127-375 Vdc.
