Instrukcja obsługi szczotki akumulatorowej Batavia MAXXPACK 18V Twinbrush
Szybki przewodnik po instrukcji obsługi szczotki akumulatorowej Batavia MAXXPACK 18V Twinbrush (BT-CTB001). Dowiedz się, jak zmontować urządzenie, wymieniać szczotki, regulować kąt nachylenia oraz dbać o konserwację sprzętu.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Batavia MAXXPACK 18V Twinbrush to akumulatorowa szczotka do czyszczenia powierzchni wewnątrz i na zewnątrz. Może być używana na sucho lub z wodą. str. 7, 11, 41
Najważniejsze czynności
- Montaż urządzenia str. 9, 13, 43
- Wymiana szczotki str. 9, 13, 43
Pierwsze uruchomienie
- Włóż akumulator, upewniając się, że uszczelka pokrywy jest czysta i nieuszkodzona. str. 9, 13, 43
Problemy i rozwiązania
Zdeformowane włosie szczotki
Zanurz w gorącej wodzie (90°C) na 30 sekund.
str. 10, 14, 44Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Akumulator | 18V, 4000mAh Li-Ion | Typ zasilania | str. 10, 15, 45 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Schemat części str. 2
- Instrukcja montażu str. 3, 9, 13, 43
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Szczotka akumulatorowa Batavia MAXXPACK 18V Twinbrush to urządzenie przeznaczone do czyszczenia powierzchni wewnątrz i na zewnątrz budynków. Może być używana na sucho lub z wodą. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, sprawdzić stan urządzenia oraz upewnić się, że uszczelka pokrywy akumulatora jest czysta i nieuszkodzona.
Opis urządzenia
Urządzenie składa się z jednostki silnikowej, jednostki zasilającej, uchwytu dodatkowego oraz wymiennych szczotek. Szczegółowy wykaz części (1-22) znajduje się na stronie 4 instrukcji.
Montaż
Montaż urządzenia obejmuje połączenie jednostki silnika z jednostką zasilającą (lub opcjonalną przedłużką) za pomocą złączy wewnątrz rur. Należy pamiętać o poprawnym podłączeniu węża do wody i zabezpieczeniu go klipsami mocującymi. Szczegółowe kroki montażu zilustrowano na stronach 2 i 3.
Obsługa
Wkładanie akumulatora: Otwórz pokrywę akumulatora (7) za pomocą zatrzasku (6). Przed zamknięciem zawsze sprawdzaj stan uszczelki.
Montaż szczotek: Zablokuj wał przyciskiem (16) i przykręć zewnętrzną część szczotki (15) zgodnie z ruchem wskazówek zegara. Wewnętrzną część (14) zablokuj w kierunku przeciwnym do ruchu wskazówek zegara.
Regulacja: Kąt nachylenia głowicy można regulować za pomocą dźwigni blokującej (18). Nie należy blokować głowicy podczas pracy na podłodze, aby mogła ona swobodnie podążać za czyszczoną powierzchnią.
Konserwacja i przechowywanie
Utrzymuj urządzenie w czystości. Jeśli włosie szczotki ulegnie deformacji w wyniku transportu lub przechowywania, zanurz szczotkę w gorącej wodzie (90°C) na 30 sekund, aby przywrócić jej pierwotny kształt.
Dane techniczne
Urządzenie zasilane jest akumulatorem 18V (4000 mAh). Prędkość obrotowa wynosi 200/400 min-1. Poziom ciśnienia akustycznego to 66 dB(A).
Praktyczna pomoc
Typowe problemy
Włosie szczotki jest zdeformowane
Zanurz szczotkę w gorącej wodzie (90°C) na 30 sekund, aby przywrócić jej kształt.
Przed użyciem
- Sprawdź urządzenie pod kątem uszkodzeń transportowych.
- Upewnij się, że uszczelka pokrywy akumulatora jest czysta i nieuszkodzona.
- Sprawdź, czy szczotka jest poprawnie zamontowana.
- Upewnij się, że wąż do wody jest poprawnie podłączony i zabezpieczony.
Parametry w praktyce
- Prędkość obrotowa
- 200/400 min-1 (bez obciążenia)
- Poziom ciśnienia akustycznego
- 66 dB(A)
Ilustracje i schematy

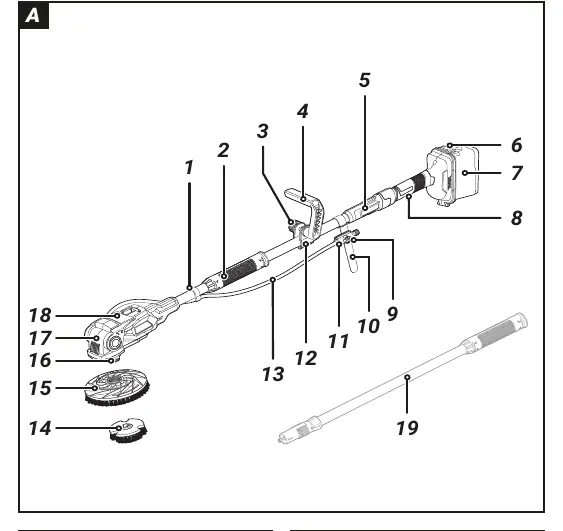

- Strona 2: Rysunek techniczny z numeracją części (1-22).

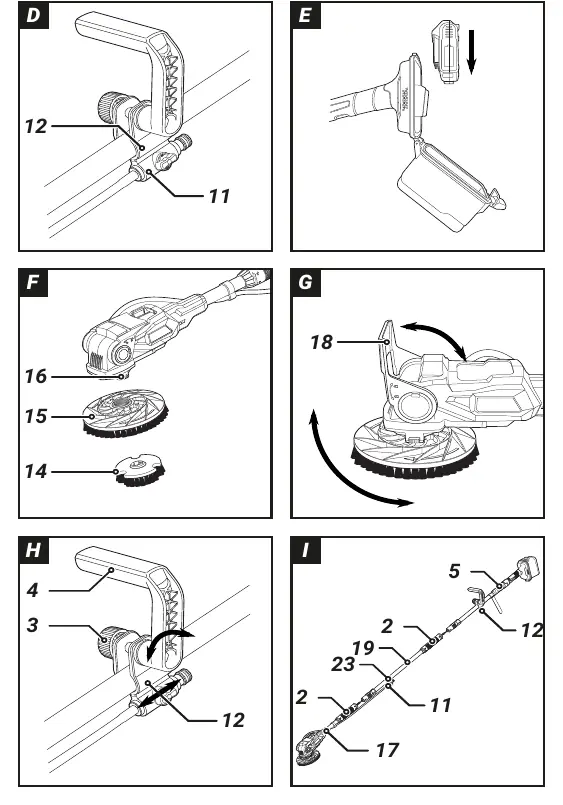

- Strona 3: Ilustracje montażu (D, E, F, G, H, I).
Zgodność modelu
- Urządzenie nie jest przeznaczone do stałego użytku komercyjnego.
- Nie używaj więcej niż jednej przedłużki jednocześnie.
