Instrukcja obsługi szlifierki kątowej Batavia BT-CBAG001 18V

Najważniejsze informacje z instrukcji

Szlifierka kątowa Batavia BT-CBAG001 18V jest przeznaczona do szlifowania metalu i kamienia bez użycia wody. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi ochrony oczu, słuchu oraz dróg oddechowych. Zawsze wyjmuj akumulator przed montażem tarczy lub czyszczeniem urządzenia.

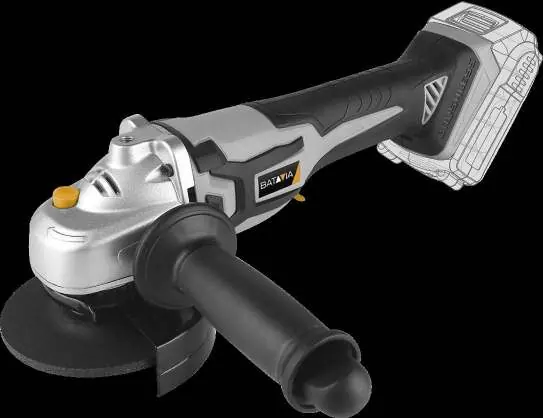

Opis urządzenia

Urządzenie składa się z następujących głównych elementów:

• 4: Przycisk blokady wrzeciona
• 7: Wyłącznik bezpieczeństwa
• 8: Włącznik/wyłącznik
• 12: Uchwyt pomocniczy
• 13a: Osłona zabezpieczająca do szlifowania
• 14: Szybkozłącze osłony
• 16/17: Kołnierze wewnętrzny i zewnętrzny

Montaż

Uchwyt pomocniczy

Uchwyt pomocniczy (12) musi być zamontowany podczas wszystkich prac. Można go wkręcić w jeden z trzech otworów w głowicy przekładni, w zależności od preferencji użytkownika (dla osób prawo- i leworęcznych).

Osłona zabezpieczająca

Osłona (13a) musi być zawsze zamontowana. Użyj szybkozłącza (14), aby ustawić osłonę w pozycji chroniącej przed iskrami i odłamkami. Nigdy nie używaj szlifierki bez osłony.

Montaż tarczy

1. Zablokuj wrzeciono przyciskiem (2).
2. Nałóż kołnierz wewnętrzny (16) na wrzeciono.
3. Nałóż tarczę ścierną (1).
4. Przykręć kołnierz zewnętrzny (17) i dokręć kluczem czołowym (10).
5. Uwaga: Kołnierz zewnętrzny ma dwie strony. Dla cienkich tarcz montuj kołnierz z kołnierzem skierowanym do góry, dla grubych – do dołu.

Obsługa

Aby włączyć urządzenie, przytrzymaj wyłącznik bezpieczeństwa (7), a następnie naciśnij włącznik (8). Zwolnienie włącznika powoduje wyłączenie urządzenia.

Szlifowanie i cięcie

• Szlifowanie: Najlepsze wyniki uzyskuje się przy kącie nachylenia 30°-40°.
• Cięcie: Wymaga użycia specjalnej osłony (13b, nie dołączona). Nie wywieraj nadmiernego nacisku, pozwól urządzeniu pracować.

Konserwacja i czyszczenie

Urządzenie nie posiada części wymagających konserwacji wewnętrznej. Regularnie czyść otwory wentylacyjne z pyłu i zanieczyszczeń za pomocą czystej szmatki lub sprężonego powietrza o niskim ciśnieniu. Nie używaj rozpuszczalników.
