Instrukcja obsługi szczotki elektrycznej Batavia MAXXPACK 18V Twinbrush
Szybki przewodnik po instrukcji obsługi szczotki elektrycznej Batavia MAXXPACK 18V Twinbrush (BT-CTB001). Dowiedz się, jak złożyć urządzenie, wymieniać szczotki, regulować kąt nachylenia oraz bezpiecznie korzystać z urządzenia w trybie...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Batavia Twinbrush to akumulatorowa szczotka elektryczna 18V przeznaczona do czyszczenia powierzchni wewnątrz i na zewnątrz. Może być używana na sucho lub z wodą. str. 7, 9
Najważniejsze czynności
- Montaż urządzenia str. 9
- Wymiana szczotki str. 9
- Regulacja kąta głowicy str. 9
Pierwsze uruchomienie
- Sprawdź uszczelkę pokrywy akumulatora, włóż naładowany akumulator, zamontuj szczotkę i upewnij się, że wszystkie połączenia rur są dokręcone. str. 9
Problemy i rozwiązania
Deformacja włosia szczotki
Zanurz w gorącej wodzie (90°C) na 30 sekund.
str. 10Konserwacja i reset
- Zanurz szczotkę w gorącej wodzie (90°C) na 30 sekund, aby przywrócić kształt włosia. str. 10
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18V | Napięcie zasilania | str. 10 |
| Prędkość bez obciążenia | 200/400 min-1 | Prędkość obrotowa | str. 10 |
Gdzie szukać w PDF
- Schemat budowy str. 2
- Instrukcja montażu str. 3, 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Batavia Twinbrush to akumulatorowa szczotka elektryczna przeznaczona do czyszczenia powierzchni wewnątrz i na zewnątrz budynków. Urządzenie może być używane na sucho lub z wodą. Przed użyciem należy zapoznać się z instrukcją bezpieczeństwa i upewnić się, że urządzenie nie jest uszkodzone.
Elementy urządzenia
Urządzenie składa się z jednostki silnikowej, jednostki zasilającej (akumulatorowej), uchwytu dodatkowego oraz wymiennych szczotek. W zestawie znajduje się również wąż do wody z adapterem umożliwiającym podłączenie do źródła wody.
Montaż urządzenia
Montaż urządzenia obejmuje połączenie jednostki silnikowej z jednostką zasilającą:
- Ustaw jednostkę silnikową i zasilającą końcami rur naprzeciw siebie.
- Wyciągnij gniazdo i wtyczkę z końców rur za pomocą paska.
- Połącz gniazdo z wtyczką (strzałki muszą być skierowane do siebie) i mocno skręć.
- Połącz końce rur i skręć je za pomocą tulei uchwytu.
- Podłącz wąż do wody do jednostki silnikowej i zabezpiecz go klipsem.
- W przypadku korzystania z przedłużki (opcjonalne akcesorium), powtórz proces łączenia rur.
Obsługa i regulacja
Wymiana szczotek: Zablokuj wał przyciskiem blokady (16) i odkręć zewnętrzną część szczotki zgodnie z ruchem wskazówek zegara. Wewnętrzną część szczotki należy zablokować/odblokować w kierunku przeciwnym do ruchu wskazówek zegara.
Regulacja kąta nachylenia: Podnieś dźwignię blokującą (18), ustaw żądany kąt głowicy i dociśnij dźwignię, aby zablokować pozycję. Nie używaj nadmiernej siły przy zamykaniu dźwigni.
Uchwyt dodatkowy: Poluzuj śrubę blokującą (3), ustaw uchwyt w dogodnej pozycji i dokręć śrubę.
Praca z urządzeniem
W przypadku pracy na mokro, zamknij zawór odcinający i podłącz wąż do źródła wody. Włącz urządzenie przyciskiem ON/OFF. Podczas pracy wywieraj jedynie minimalny nacisk na urządzenie, pozwalając mu na swobodną pracę.
Konserwacja
Przed przystąpieniem do prac konserwacyjnych zawsze wyjmij akumulator. Jeśli włosie szczotki ulegnie deformacji podczas transportu lub przechowywania, zanurz szczotkę w gorącej wodzie (90°C) na 30 sekund, aby przywrócić jej pierwotny kształt. Upewnij się, że uszczelka pokrywy akumulatora jest zawsze czysta i nieuszkodzona.
Dane techniczne
Urządzenie zasilane jest akumulatorem 18V (system Maxxpack). Prędkość obrotowa bez obciążenia wynosi 200/400 min-1 (zależnie od średnicy szczotki 100/180 mm). Poziom ciśnienia akustycznego wynosi 66 dB(A).
Praktyczna pomoc
Typowe problemy
Szczotka jest zdeformowana
Zanurz szczotkę w gorącej wodzie (90°C) na 30 sekund, aby przywrócić jej kształt.
Dźwignia blokująca nie zamyka się
Nie używaj siły. Dostosuj lekko nachylenie szczotki i spróbuj ponownie.
Przed użyciem
- Sprawdź urządzenie pod kątem uszkodzeń transportowych.
- Upewnij się, że uszczelka pokrywy akumulatora jest czysta i nieuszkodzona.
- Sprawdź, czy szczotka jest poprawnie zamontowana.
- Naładuj akumulator (wymagany system Maxxpack).
Parametry w praktyce
- Prędkość bez obciążenia
- 200/400 obr./min (zależnie od średnicy szczotki 100/180 mm).
Ilustracje i schematy
- Rysunek A: Schemat budowy urządzenia z numeracją części.
- Rysunek B: Podłączenie zasilania i montaż rur.
- Rysunek C: Podłączenie węża do wody.

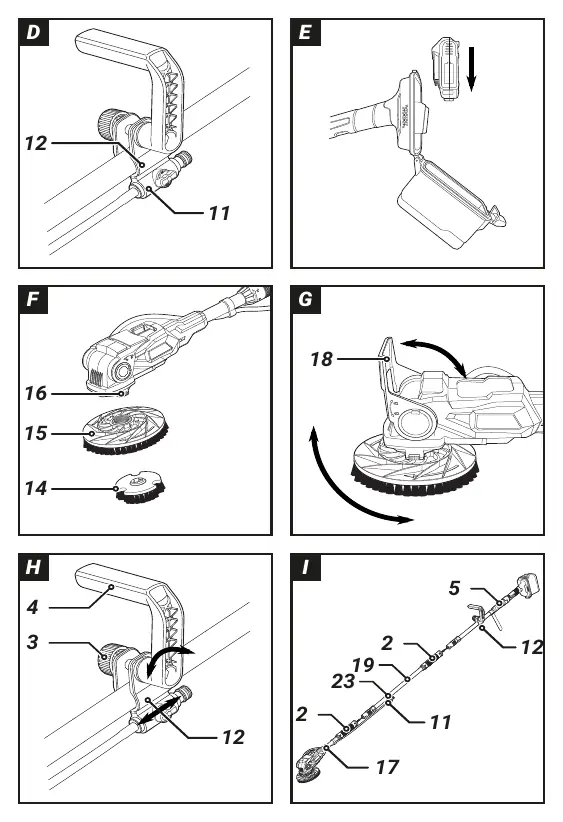

- Rysunek F: Wymiana szczotek.
- Rysunek G: Regulacja kąta nachylenia głowicy.
Zgodność modelu
- Urządzenie jest częścią systemu Maxxpack.
- Nie używaj więcej niż jednego przedłużacza (opcjonalne akcesorium).
