Instrukcja obsługi oświetlenia tarasowego Lucci Pier LED 12V

Szybki przewodnik instalacji i obsługi oświetlenia tarasowego Lucci Pier LED 12V. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć zestaw przewodów i transformator oraz jak dbać o urządzenie.

Spis treści

Najważniejsze informacje z instrukcji

Oświetlenie Lucci Pier LED 12V to oprawa typu ELV (Extra Low Voltage), przeznaczona do montażu na tarasach. Urządzenie jest przystosowane do samodzielnego montażu (DIY) po stronie 12V, jednak wymaga użycia dedykowanego zestawu przewodów i transformatora Lucci (sprzedawanych oddzielnie). Uwaga: Praca przy instalacji 240V wymaga uprawnień elektryka.

Wymagania instalacyjne

Oprawa przeznaczona wyłącznie do montażu w podłożu tarasowym (nie nadaje się do sufitów ani ścian).
Wymagany otwór montażowy o średnicy 33 mm.
Miejsce montażu musi wytrzymać dwukrotność ciężaru oprawy.
Zestaw przewodów i złącza nie są przeznaczone do instalacji podziemnej bez odpowiedniej ochrony przed wilgocią.
Zaleca się zapewnienie drenażu (np. podłoże żwirowe), aby uniknąć zalegania wody wokół złączy.
Urządzenie posiada klasę szczelności IP65 (odporność na strumienie wody).

Instalacja

Wyłącz zasilanie w obwodzie, w którym będziesz pracować.
Wywierć otwór montażowy o średnicy 33 mm w wybranym miejscu.
Podłącz oprawę do zestawu przewodów Lucci (SKU# 220826, 220827), upewniając się, że złącze jest mocno dokręcone.
Umieść oprawę w przygotowanym otworze.
Podłącz zestaw przewodów do transformatora Lucci (SKU# 220818, 220819, 220829, 220843).
Włóż wtyczkę do gniazdka sieciowego i włącz zasilanie, aby przetestować działanie.

Bezpieczeństwo i konserwacja

Nie używać ze ściemniaczami. Użycie ściemniacza spowoduje utratę gwarancji i może uszkodzić urządzenie.
Przed czyszczeniem lub konserwacją zawsze wyłącz zasilanie i poczekaj, aż oprawa ostygnie.
Czyść miękką, wilgotną szmatką. Nie zanurzaj w wodzie ani innych płynach.
Nie używaj żrących chemikaliów ani środków ściernych.
Źródło światła jest niewymienne; po zakończeniu żywotności należy wymienić całą oprawę.
W przypadku uszkodzenia przewodu zewnętrznego, cała oprawa musi zostać zutylizowana.

Praktyczna pomoc

Typowe problemy

Oświetlenie nie działa

Sprawdź, czy złącza są poprawnie dokręcone, czy transformator jest podłączony do zasilania 240V oraz czy wtyczka jest w pełni włożona do gniazdka.

Światło miga lub nie działa poprawnie

Upewnij się, że w obwodzie nie ma zainstalowanego ściemniacza. Urządzenie nie jest kompatybilne ze ściemniaczami.

Uszkodzenie przewodu

Przewód zewnętrzny jest niewymienny. Jeśli ulegnie uszkodzeniu, cała oprawa musi zostać wymieniona.

Przed użyciem

Wyłącz zasilanie przed rozpoczęciem jakichkolwiek prac.
Upewnij się, że posiadasz kompatybilny zestaw przewodów i transformator Lucci (sprzedawane oddzielnie).
Sprawdź, czy miejsce montażu jest odpowiednie (taras) i czy zapewni drenaż wody.
Przygotuj otwór montażowy o średnicy 33 mm.
Sprawdź, czy oprawa nie jest uszkodzona przed montażem.

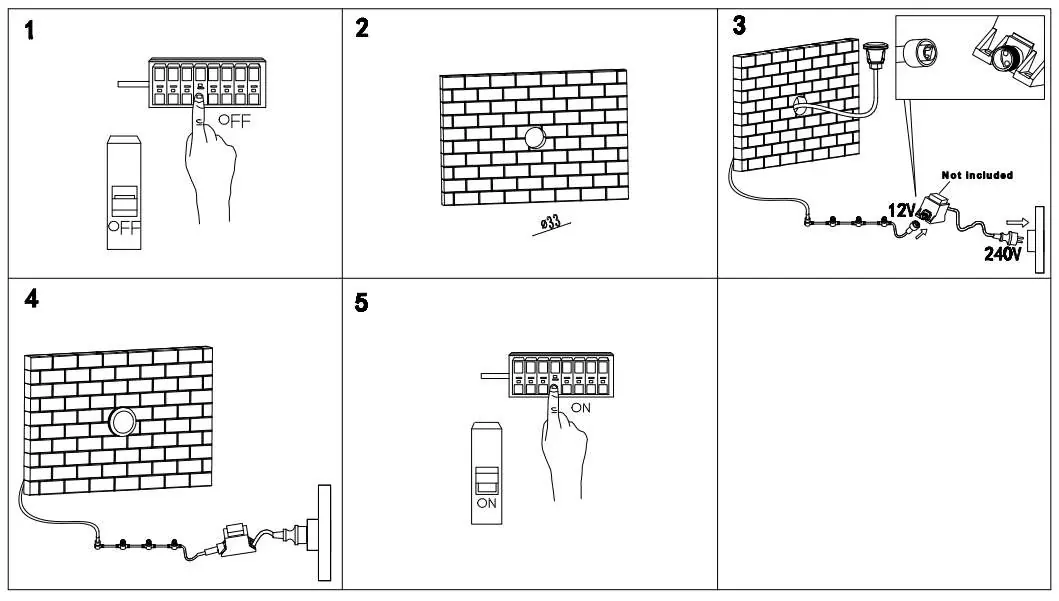

Ilustracje i schematy

Krok 1: Wyłącz zasilanie przed pracą.
Krok 2: Wywierć otwór 33mm w podłożu.
Krok 3: Podłącz oprawę do zestawu przewodów i transformatora.
Krok 4: Włóż oprawę w otwór.
Krok 5: Włącz zasilanie.

Zgodność modelu

Wymaga zestawu przewodów Lucci (SKU# 220826, 220827).
Wymaga transformatora Lucci (SKU# 220818, 220819, 220829, 220843).
Niekompatybilne ze ściemniaczami.
