Instrukcja obsługi oprawy typu downlight BELL Lighting 11370V2 Firestay CCT
Pobierz instrukcję obsługi i montażu oprawy typu downlight BELL Lighting 11370V2 Firestay CCT. Dowiedz się, jak bezpiecznie zainstalować urządzenie, podłączyć przewody oraz skonfigurować temperaturę barwową i moc.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Oprawa typu downlight BELL Lighting 11370V2 Firestay CCT jest przeznaczona do montażu wewnątrz pomieszczeń. Ze względów bezpieczeństwa oraz w celu zachowania zgodności z przepisami (IEE wiring regulations BS7671:2018), instalacja musi zostać przeprowadzona przez wykwalifikowanego elektryka. Uwaga: Źródło światła w tej oprawie jest niewymienne; po zakończeniu okresu eksploatacji należy wymienić całą oprawę. Temperatura otoczenia w miejscu montażu nie powinna przekraczać 30°C.
Instalacja
- Przed rozpoczęciem prac wyłącz zasilanie sieciowe.
- Wytnij w suficie otwór o odpowiedniej średnicy (patrz dane techniczne), upewniając się, że w miejscu montażu nie znajdują się kable elektryczne, rury wodne/gazowe ani belki stropowe.
- Zdejmij ramkę oprawy, aby uzyskać dostęp do przełączników.
- Ustaw wymaganą temperaturę barwową oraz moc za pomocą przełączników znajdujących się pod ramką.
- Podłącz złącze żeńskie do obwodu elektrycznego i przeprowadź niezbędne testy.
- Podłącz złącze męskie (połączone z lampą) do złącza żeńskiego, upewniając się, że połączenie jest w pełni zatrzaśnięte (słyszalne kliknięcie).
- Złóż zaciski sprężynowe do góry i włóż oprawę w otwór montażowy.
- Zwolnij zaciski sprężynowe, aby oprawa została stabilnie zamocowana w suficie.
- Przeprowadź test poprawnego działania.
Ustawienia i konserwacja
Oprawa oferuje możliwość wyboru jednej z czterech temperatur barwowych (2700K, 3000K, 4000K, 6000K) oraz dwóch poziomów mocy (4W/6W). Ustawienia te zmienia się za pomocą przełączników umieszczonych pod ramką. Aby zmienić ramkę, wystarczy ją przekręcić i zablokować na oprawie (twist & lock).
Dane techniczne i zgodność
Oprawa posiada klasę IC (Insulation Coverable), co oznacza, że jest przystosowana do kontaktu z materiałem izolacyjnym i nie wymaga stosowania dodatkowych klatek ochronnych. Wymagana średnica otworu montażowego (Cut Out Ø) dla modelu 11370V2 wynosi 68-70 mm.
Informacje o producencie
BELL Lighting
Praktyczna pomoc
Typowe problemy
Źródło światła przestało działać
Źródło światła jest niewymienne. W przypadku awarii należy wymienić całą oprawę.
Przegrzewanie się oprawy
Upewnij się, że temperatura otoczenia w pomieszczeniu nie przekracza 30°C.
Przed użyciem
- Sprawdź, czy instalacja jest zgodna z przepisami BS7671:2018.
- Upewnij się, że wycięty otwór ma średnicę 68-70 mm.
- Wyłącz zasilanie sieciowe przed rozpoczęciem montażu.
- Sprawdź, czy w miejscu montażu nie ma kabli, rur ani belek konstrukcyjnych.
- Upewnij się, że złącza męskie i żeńskie są poprawnie zatrzaśnięte.

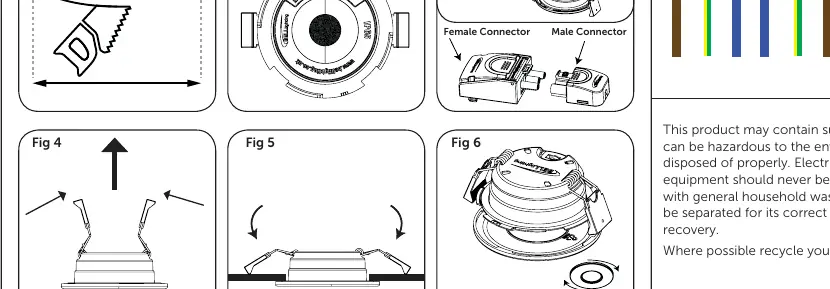

Ilustracje i schematy
- Fig 1: Wskazówka dotycząca wycinania otworu w suficie.
- Fig 3: Sposób łączenia złącza męskiego z żeńskim (wymagane kliknięcie).
- Fig 6: Mechanizm wymiany ramki typu twist & lock.
Zgodność modelu
- Oprawa jest kompatybilna z materiałami izolacyjnymi (IC Rated).
- Wymaga instalacji przez wykwalifikowanego elektryka.
