Instrukcja obsługi parasola ogrodowego LED Best Choice Products 2-Tier Square
Kompletny przewodnik po montażu i obsłudze parasola ogrodowego LED Best Choice Products. Dowiedz się, jak prawidłowo złożyć konstrukcję, napełnić podstawę, obsługiwać mechanizm korbowy, regulować nachylenie oraz dbać o oświetlenie solarne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Parasol ogrodowy LED Best Choice Products wymaga montażu przez dwie osoby (ok. 30 min). Podstawa musi być obciążona (min. 200 lbs). Oświetlenie LED wymaga 6-7 godzin ładowania słonecznego. str. 3, 5, 6, 7
Najważniejsze czynności
- Montaż podstawy i parasola str. 5, 6, 7, 8
- Ładowanie oświetlenia str. 11
Pierwsze uruchomienie
- Rozdzielenie żeber parasola str. 5
Problemy i rozwiązania
Światła nie działają
W pełni naładuj panel słoneczny i spróbuj ponownie.
str. 11Konserwacja i reset
- Konserwacja i czyszczenie str. 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Obciążenie podstawy (woda) | 220 lbs | Maksymalna waga przy napełnieniu wodą | str. 7 |
| Obciążenie podstawy (piasek) | 308 lbs | Maksymalna waga przy napełnieniu piaskiem | str. 7 |
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i bezpiecznego użytkowania parasola ogrodowego LED z podstawą do napełniania. Przed rozpoczęciem użytkowania należy pamiętać o kluczowych wymogach bezpieczeństwa:
- Obciążenie podstawy: Parasol nie może być używany bez obciążenia podstawy. Zalecana waga to ponad 200 lbs (ok. 90 kg).
- Warunki pogodowe: Parasol jest przeznaczony do użytku w warunkach lekkiego wiatru i deszczu. Należy go złożyć podczas silnego wiatru, burzy lub opadów śniegu.
- Bezpieczeństwo: Montaż wymaga udziału dwóch osób i zajmuje około 30 minut.
- Ładowanie: Panel słoneczny wymaga 6-7 godzin bezpośredniego nasłonecznienia, aby w pełni naładować akumulator.
Montaż parasola
Montaż należy przeprowadzić na stabilnej i równej powierzchni. Kroki montażowe:

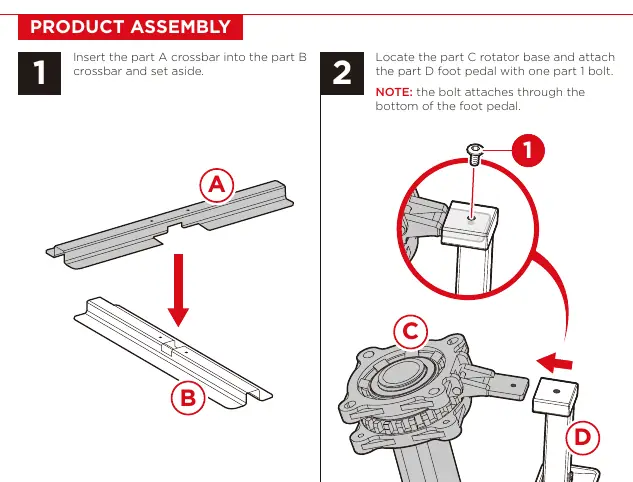

- Przygotowanie: Połącz poprzeczki (część A i B).
- Podstawa: Przymocuj pedał nożny (część D) do podstawy obrotowej (część C) za pomocą śruby.

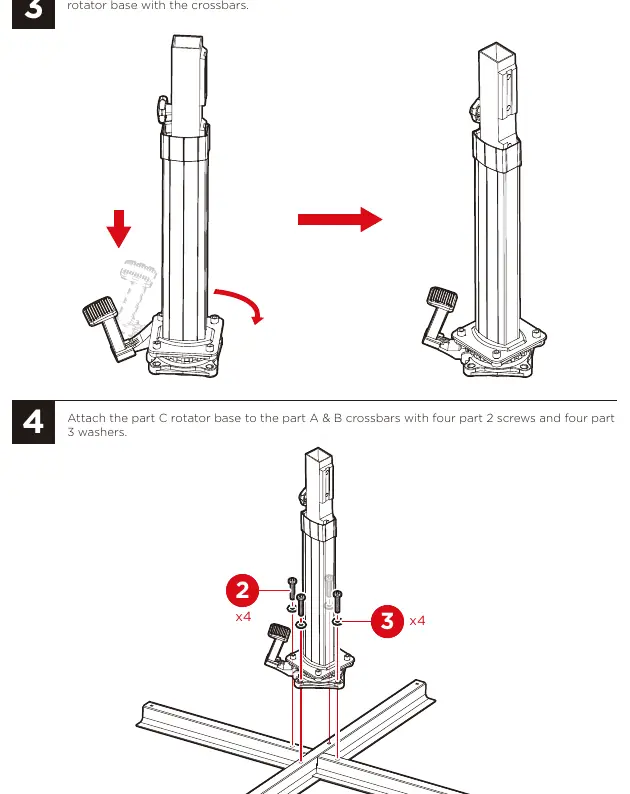

- Łączenie: Połącz podstawę obrotową z poprzeczkami za pomocą śrub i podkładek.

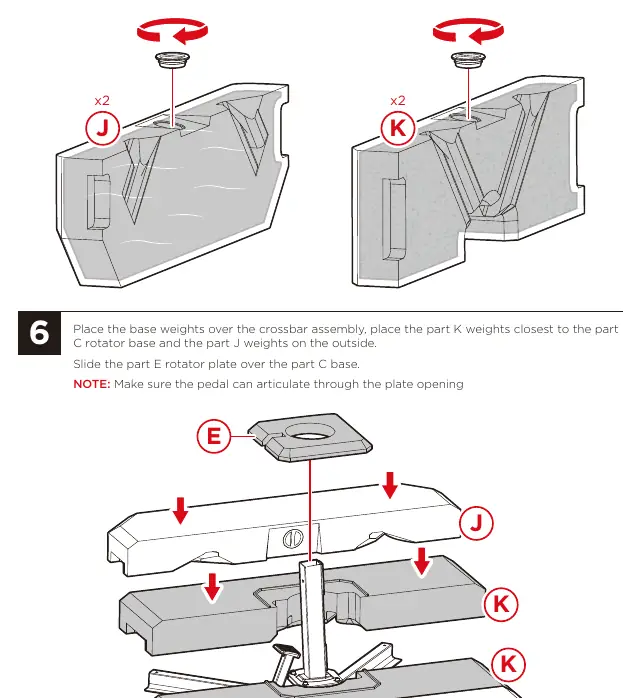

- Obciążenie: Napełnij elementy podstawy (część J i K) piaskiem lub wodą (nie mieszać obu materiałów). Umieść je na poprzeczkach.

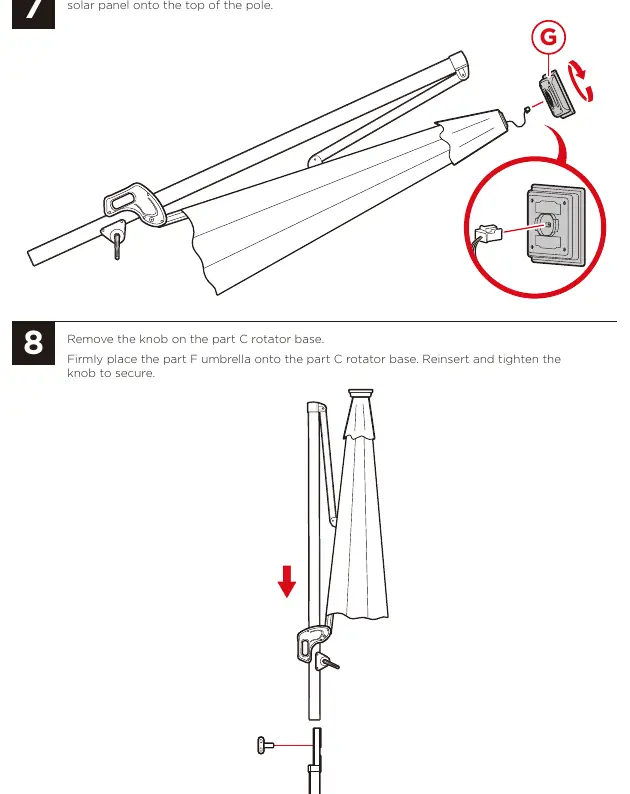

- Montaż parasola: Podłącz złącze baterii do panelu słonecznego, przykręć panel do szczytu masztu, a następnie zamontuj parasol na podstawie obrotowej.
Obsługa parasola

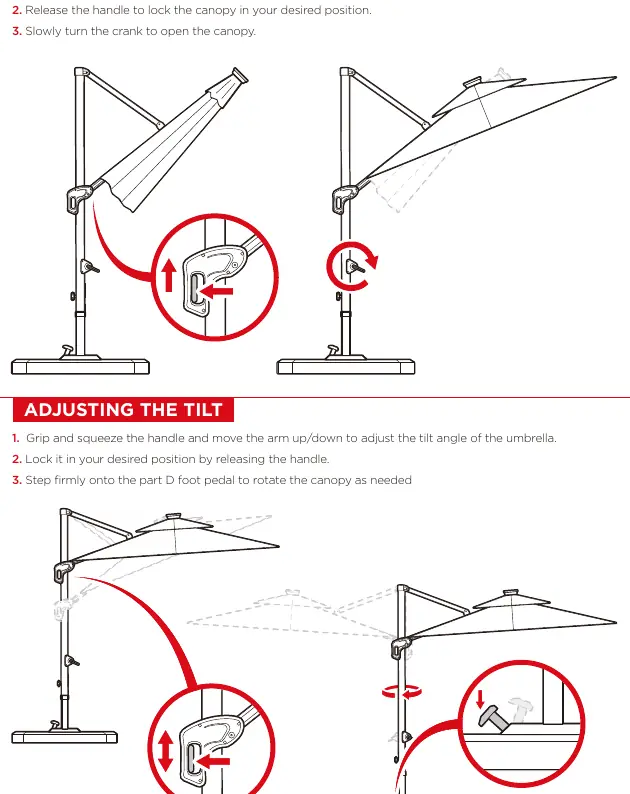

Otwieranie i zamykanie: Użyj korby, aby otworzyć lub zamknąć czaszę parasola. Przed pierwszym użyciem należy wstrząsnąć parasolem, aby rozdzielić żebra.
Regulacja nachylenia: Ściśnij uchwyt, aby zwolnić blokadę, przesuń ramię w górę lub w dół, a następnie zwolnij uchwyt, aby zablokować pozycję. Użyj pedału nożnego, aby obrócić parasol wokół własnej osi.
Oświetlenie: Włącznik świateł LED znajduje się na czaszy parasola.
Konserwacja i przechowywanie
Aby utrzymać parasol w dobrym stanie:
- Czyść powierzchnię miękką szmatką z użyciem łagodnego detergentu i ciepłej wody. Unikaj materiałów ściernych.
- W przypadku dłuższego nieużywania, wyjmij baterie z urządzenia.
- Przechowuj parasol w suchym miejscu, osłoniętym przed warunkami atmosferycznymi, używając dołączonego pokrowca.
- Co 90 dni sprawdzaj dokręcenie wszystkich śrub i pokręteł.
Praktyczna pomoc
Typowe problemy
Światła LED nie działają
Upewnij się, że panel słoneczny był wystawiony na bezpośrednie działanie promieni słonecznych przez 6-7 godzin w celu naładowania.
Żebra parasola są sklejone lub nie otwierają się
Przed pierwszym użyciem trzymaj parasol do góry nogami, potrząśnij nim delikatnie i ręcznie rozdziel żebra.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie części wymienione w instrukcji.
- Przygotuj obciążenie podstawy (minimum 200 lbs / ok. 90 kg).
- Zapewnij pomoc drugiej osoby do montażu.
- Upewnij się, że masz płaską i stabilną powierzchnię do ustawienia parasola.
- Sprawdź, czy śruby są dokręcone (rekomendowana kontrola co 90 dni).
Parametry w praktyce
- Pojemność podstawy (woda)
- 220 lbs (ok. 100 kg) przy napełnieniu wodą.
- Pojemność podstawy (piasek)
- 308 lbs (ok. 140 kg) przy napełnieniu piaskiem.
- Czas ładowania
- 6-7 godzin bezpośredniego nasłonecznienia dla pełnego naładowania.
- Czas pracy LED
- 6-7 godzin na jednym pełnym naładowaniu.
Ilustracje i schematy
- Instrukcja zawiera szczegółowe schematy montażu podstawy krzyżakowej oraz sposób łączenia elementów obrotowych.
- Rysunki pokazują sposób montażu panelu słonecznego oraz podłączenia zasilania LED.
- Schematy ilustrują sposób obsługi uchwytu regulacji nachylenia oraz pedału obrotowego.
Zgodność modelu
- Nie mieszać piasku z wodą wewnątrz podstawy.
- Nie używać parasola w warunkach silnego wiatru, burzy lub śniegu.
