Instrukcja obsługi dalmierza laserowego Bosch BLAZE GLM165-22
Szybki przewodnik po obsłudze dalmierza laserowego Bosch BLAZE. Dowiedz się, jak korzystać z funkcji pomiarowych, zmieniać ustawienia, parować urządzenie przez Bluetooth z aplikacją MeasureOn i zmieniać precyzję pomiaru.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument jest skróconą instrukcją obsługi dalmierzy laserowych z serii Bosch BLAZE. Urządzenie służy do precyzyjnych pomiarów odległości, powierzchni i objętości. Przed rozpoczęciem pracy należy zapoznać się z funkcjami przycisków oraz sposobem parowania urządzenia z aplikacją mobilną MeasureOn.
Opis przycisków i ekranu
Dalmierz posiada zestaw przycisków sterujących:
- Przycisk pomiaru: Aktywuje laser w celu wykonania pomiaru.
- Przyciski nawigacji: Służą do poruszania się w lewo i w prawo w menu narzędzi oraz dodawania/odejmowania pomiarów w określonych trybach.
- Przycisk zasilania: Włącza i wyłącza urządzenie. Krótkie naciśnięcie pozwala wrócić do poprzedniego ekranu w menu.
- Przycisk funkcji: Otwiera menu wyboru funkcji pomiarowych.
- Przycisk ustawień: Otwiera menu ustawień narzędzia.
- Przycisk zaokrąglania: Otwiera menu jednostek i precyzji pomiaru.
Ekran główny wyświetla punkt odniesienia, stan połączenia Bluetooth, poziom naładowania baterii, cyfrową poziomicę, aktualny tryb pomiaru oraz wynik pomiaru.
Wybór funkcji pomiarowych
Aby wybrać funkcję pomiarową:
- Naciśnij przycisk Funkcji, aby otworzyć opcje pomiarowe.
- Użyj przycisków nawigacji, aby przewijać dostępne opcje.
- Naciśnij przycisk pomiaru, aby zatwierdzić wybór i rozpocząć pomiar.
Ustawienia i personalizacja
Dostęp do zaawansowanych ustawień uzyskuje się poprzez naciśnięcie przycisku ustawień. W menu More Settings można dostosować parametry pracy urządzenia, takie jak język czy dźwięki.
Łączność Bluetooth i aplikacja MeasureOn
Urządzenie można połączyć ze smartfonem za pomocą aplikacji Bosch MeasureOn:
- Pobierz aplikację MeasureOn ze sklepu App Store lub Google Play.
- Włącz Bluetooth w dalmierzu.
- Uruchom aplikację na telefonie i postępuj zgodnie z instrukcjami, aby sparować urządzenie.
- Aplikacja umożliwia dokumentację pomiarów, tworzenie planów pomieszczeń i eksport danych.

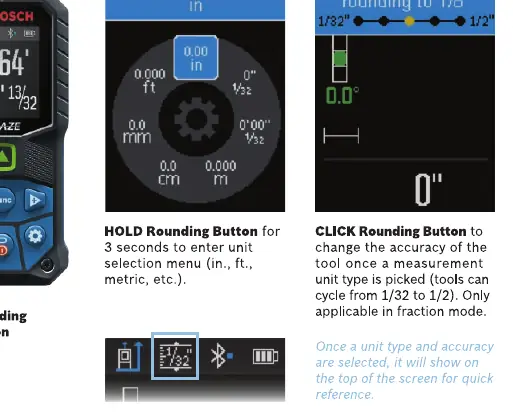

Zmiana jednostek i precyzji
Aby zmienić jednostki lub precyzję pomiaru:
- Przytrzymaj przycisk zaokrąglania przez 3 sekundy, aby wejść do menu jednostek.
- Wybierz żądaną jednostkę (stopy, metry, cale).
- W trybie ułamkowym naciśnij przycisk zaokrąglania, aby zmienić precyzję (np. od 1/32 do 1/2).
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Brak połączenia z aplikacją MeasureOn
Upewnij się, że Bluetooth w dalmierzu jest włączony i urządzenie jest w trybie parowania. Sprawdź, czy aplikacja na telefonie wykrywa urządzenie.
Nieprawidłowa jednostka pomiaru
Przytrzymaj przycisk zaokrąglania przez 3 sekundy, aby wejść do menu wyboru jednostek i zmień je na preferowane (np. metry).
Wynik pomiaru wydaje się niedokładny
Sprawdź ustawienie precyzji (rounding) w menu zaokrąglania. Upewnij się, że punkt odniesienia pomiaru jest poprawnie ustawiony.
Przed użyciem
- Sprawdź poziom naładowania baterii.
- Upewnij się, że soczewka lasera jest czysta.
- Pobierz i zainstaluj aplikację MeasureOn, jeśli planujesz synchronizację danych.
- Wybierz odpowiedni tryb pomiaru (długość, powierzchnia, objętość) przed rozpoczęciem pracy.
Parametry w praktyce
- Rounding (Zaokrąglanie)
- Określa precyzję wyświetlanego wyniku w trybie ułamkowym (np. 1/32 cala).
- Reference point (Punkt odniesienia)
- Miejsce, od którego liczony jest pomiar (np. tył urządzenia lub przód).
Ilustracje i schematy
- Przyciski nawigacji służą do poruszania się w menu oraz dodawania/odejmowania wartości.
- Ikona Bluetooth na ekranie sygnalizuje aktywne połączenie z aplikacją mobilną.
Zgodność modelu
- Aplikacja MeasureOn jest kompatybilna z modelami GLM50C, GLM165-27C, GLM165-27CG, GLM165-27CGL, GLM400C, GLM400CL.
