Instrukcja obsługi wykrywacza Bosch Truvo

Najważniejsze informacje

Wykrywacz Bosch Truvo służy do lokalizacji metali (żelaznych i nieżelaznych) oraz przewodów pod napięciem w ścianach, sufitach i podłogach. Aby zapewnić dokładność pomiaru, należy przestrzegać następujących zasad:

• Przed użyciem upewnij się, że obszar czujnika jest suchy.
• Trzymaj urządzenie wyłącznie za uchwyt, nie dotykając obszaru czujnika.
• Nie noś rękawic podczas pomiaru i upewnij się, że masz kontakt z podłożem (w razie potrzeby dotknij ściany wolną ręką).
• Przesuwaj urządzenie w linii prostej, nie odrywając go od powierzchni.
• W przypadku nieprawidłowych wskazań, urządzenie można ręcznie skalibrować.

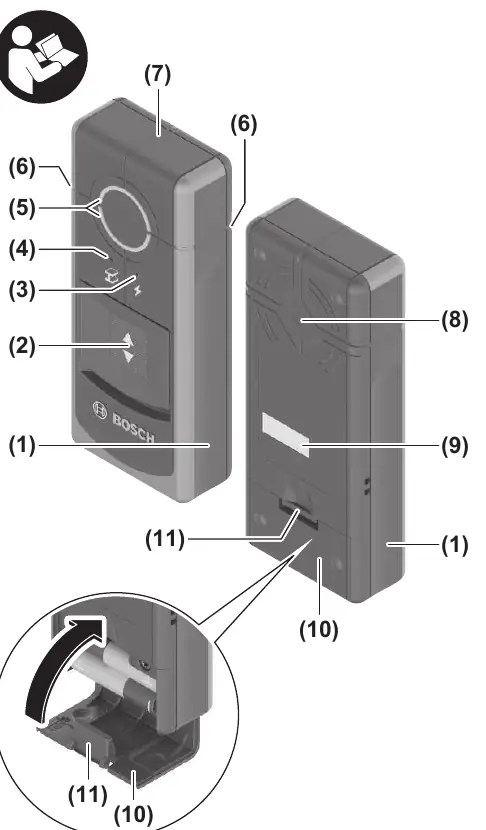

Opis urządzenia

Urządzenie składa się z następujących elementów:

• Powierzchnia chwytna (1)
• Włącznik/wyłącznik (2)
• Wskaźnik przewodu pod napięciem (3)
• Wskaźnik obiektu metalowego (4)
• Pierścień świetlny (5)
• Oznaczenia boczne (6) i górne (7)
• Obszar czujnika (8)
• Komora baterii (10) z blokadą (11)

Montaż baterii

Zaleca się stosowanie baterii alkaliczno-manganowych. Aby wymienić baterie:

1. Naciśnij mechanizm blokujący (11) i otwórz pokrywę komory baterii (10).
2. Włóż baterie, zwracając uwagę na prawidłową polaryzację zgodnie z oznaczeniami wewnątrz komory.
3. Wymieniaj zawsze wszystkie baterie jednocześnie, używając baterii tego samego producenta i o tej samej pojemności.
4. Jeśli urządzenie nie będzie używane przez dłuższy czas, wyjmij baterie.

Obsługa

Aby włączyć urządzenie, przesuń włącznik (2) w dół. Urządzenie przeprowadzi autotest i kalibrację. Gdy pierścień świetlny (5) zaświeci się na zielono, urządzenie jest gotowe do pracy. Aby wyłączyć, przesuń włącznik (2) w górę. Urządzenie wyłącza się automatycznie po 10 minutach bezczynności.

Wykrywanie metalu i przewodów

Podczas pomiaru przesuwaj urządzenie w linii prostej po powierzchni. Pierścień świetlny (5) informuje o wynikach:

• Zielony: Brak obiektu w zasięgu czujnika.
• Żółty: Obiekt metalowy w pobliżu lub zakłócenia czujnika.
• Czerwony (z wskaźnikiem metalu): Wykryto metal.
• Czerwony (z wskaźnikiem przewodu): Wykryto przewód pod napięciem.

W przypadku przewodów pod napięciem, upewnij się, że odbiorniki prądu (np. światła, urządzenia) są włączone, aby przewód był pod napięciem.

Kalibracja

Jeśli pierścień świetlny świeci się na żółto lub czerwono, mimo że w pobliżu nie ma metalu, należy przeprowadzić kalibrację:

1. Włącz urządzenie.
2. Wyjmij baterię, a następnie wyłącz urządzenie włącznikiem (2).
3. Włóż baterię z powrotem.
4. Trzymając urządzenie w powietrzu (z dala od metalowych przedmiotów), włącz i wyłącz je w ciągu 3 sekund. Pierścień zacznie powoli migać na czerwono.
5. Włącz urządzenie ponownie w ciągu 0,5 sekundy. Kalibracja potrwa około 6 sekund (pierścień miga szybko na zielono).
6. Gdy pierścień świeci ciągłym zielonym światłem, kalibracja jest zakończona.

Rozwiązywanie problemów

• Brak wykrycia przewodu: Upewnij się, że przewód jest pod napięciem, trzymaj urządzenie pewnie bez rękawic, upewnij się, że ściana nie jest zbyt wilgotna.
• Niedokładne wyniki: Usuń metalową biżuterię (pierścionki, zegarki), upewnij się, że obszar czujnika jest czysty.
• Pierścień nie świeci: Wymień baterie lub włącz urządzenie ponownie.

Konserwacja

Zawsze utrzymuj urządzenie w czystości. Czyść je suchą, miękką szmatką. Nie używaj detergentów ani rozpuszczalników. Nigdy nie zanurzaj urządzenia w wodzie.
