Instrukcja obsługi miernika poziomu wód Solinst 122M

Najważniejsze informacje z instrukcji

Miernik Solinst 122M jest urządzeniem przeznaczonym do pomiaru poziomu wód oraz cieczy nieprzewodzących (LNAPL/DNAPL) w otworach wiertniczych. Kluczową kwestią bezpieczeństwa jest uziemienie miernika poprzez podłączenie kabla uziemiającego do metalowej obudowy otworu lub pręta uziemiającego. Brak uziemienia może doprowadzić do uszkodzenia elektroniki lub wybuchu w przypadku obecności gazów łatwopalnych.

Zasada działania

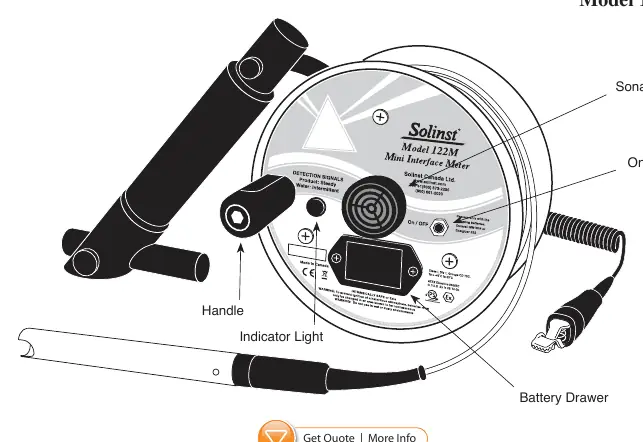

Urządzenie wykorzystuje sondę o średnicy 5/8 cala (16 mm) oraz kabel PVDF z oznaczeniami laserowymi. Obwód na podczerwień wykrywa obecność cieczy, a obwód przewodności różnicuje ciecze przewodzące (woda) od nieprzewodzących (produkty ropopochodne).

Przygotowanie i sprawdzanie sprzętu

Przed użyciem należy sprawdzić stan elektroniki i baterii:

• Naciśnij przycisk On/Off. Krótki sygnał dźwiękowy i zapalenie się kontrolki oznaczają, że miernik jest sprawny.
• Urządzenie wyłącza się automatycznie po 10 minutach w celu oszczędzania baterii.
• Jeśli używasz prowadnicy taśmy, ułóż kabel w rowku na górze prowadnicy. Pamiętaj, aby odjąć 2/10 stopy lub 6,0 cm od odczytu.

Pomiary w terenie

1. Włącz urządzenie przyciskiem On/Off.
2. Opuść sondę do otworu.
3. Stały sygnał dźwiękowy i światło oznaczają ciecz nieprzewodzącą (np. produkt). Przerywany sygnał i światło oznaczają ciecz przewodzącą (np. woda).
4. W przypadku produktu pływającego (LNAPL), wykonaj pomiar interfejsu powietrze/produkt podczas opuszczania sondy.
5. Interfejs między produktem a wodą mierz podczas powolnego podnoszenia sondy.
6. Aby sprawdzić obecność produktu tonącego (DNAPL), kontynuuj powolne opuszczanie sondy aż do dna otworu.
7. Po zakończeniu pomiarów wyczyść kabel i sondę.

Czyszczenie i konserwacja

Po każdym użyciu kabel należy wytrzeć do czysta i zwinąć na szpulę. Sondę należy czyścić w następujący sposób:

• Umyj sondę łagodnym detergentem nieściernym. Nie używaj rozpuszczalników.
• Użyj miękkiej szmatki do wyczyszczenia pinów i pryzmatu na końcu sondy.
• Używaj letniej wody (nie gorącej, aby nie uszkodzić sondy).
• Spłucz wodą destylowaną i wytrzyj do sucha.

Wymiana baterii

Jeśli sygnały dźwiękowe stają się słabe, należy wymienić baterię 9V na nową (alkaliczną). Wciśnij szufladę baterii do środka i do góry, a następnie wyciągnij ją. Zwróć uwagę na prawidłową polaryzację, aby uniknąć uszkodzenia sondy.
