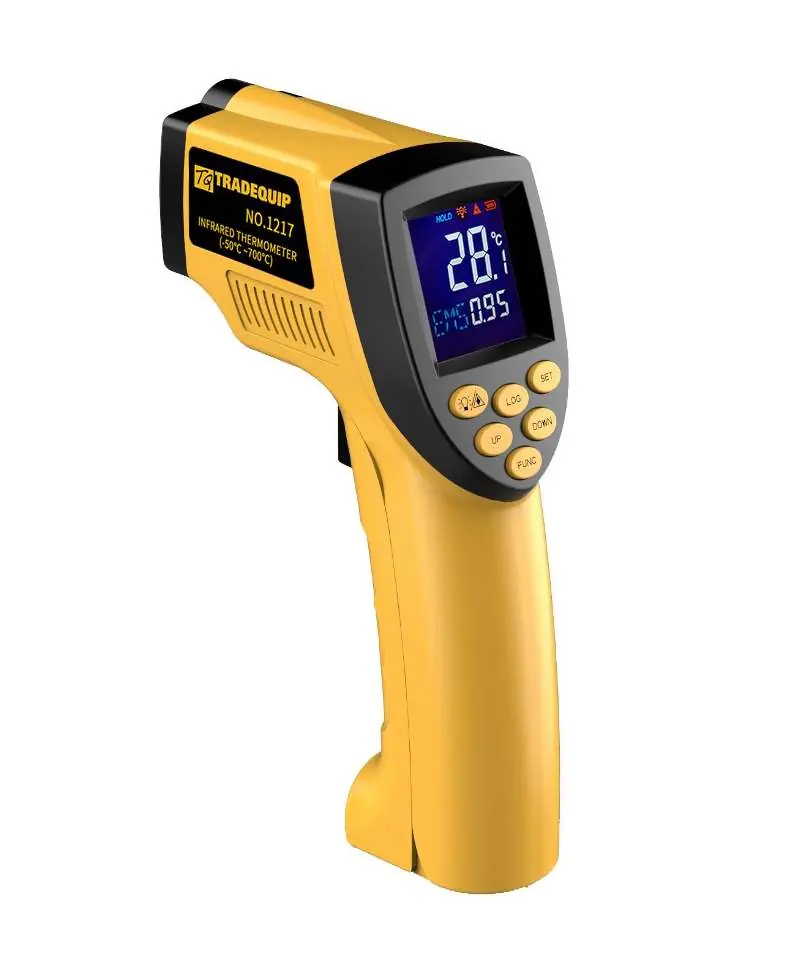

Instrukcja obsługi termometru na podczerwień Tradequip 1217T

Najważniejsze informacje z instrukcji

Termometr na podczerwień Tradequip 1217T jest przeznaczony wyłącznie do zastosowań przemysłowych i motoryzacyjnych. Urządzenie nie nadaje się do pomiarów temperatury ludzi ani zwierząt. Przed użyciem należy zapoznać się z instrukcją, aby uniknąć uszkodzenia sprzętu lub obrażeń ciała. Należy chronić urządzenie przed polami elektromagnetycznymi (np. spawarki, nagrzewnice indukcyjne) oraz szokiem termicznym (odczekać 30 minut na stabilizację temperatury przed użyciem).

Opis urządzenia i elementy sterujące

Urządzenie posiada wyświetlacz LCD oraz zestaw przycisków funkcyjnych:

• Trigger (Spust): Włącza urządzenie i wyświetla wersję oprogramowania. Po zwolnieniu wyświetla odczyt z ikoną HOLD.
• Set: Włącza podświetlenie ekranu.
• Function: Dostęp do funkcji MAX, MIN, DIF, AVG, HAL (alarm wysokiej temp.), LAL (alarm niskiej temp.), STO (pamięć danych) oraz EMS (ustawienia emisyjności).
• Alarm: Potwierdza ustawienia temperatury i emisyjności.
• Up/Down: Regulacja ustawień alarmów.
• Log: Zapisuje odczyty w pamięci (do 100 grup).

Przygotowanie do pracy

Przed pierwszym użyciem należy przeprowadzić kontrolę wizualną urządzenia pod kątem uszkodzeń. Instalacja baterii 9V odbywa się poprzez otwarcie klapki baterii (należy nacisnąć klips i pociągnąć w dół). Wewnątrz komory baterii znajduje się również przełącznik suwakowy do zmiany jednostek temperatury między stopniami Celsjusza a Fahrenheita.

Obsługa i pomiary

Podczas pomiarów należy pamiętać o stosunku odległości do plamki (Distance to Spot ratio), który wynosi 12:1. Oznacza to, że wraz ze wzrostem odległości od obiektu, obszar pomiarowy staje się większy. Aby uzyskać dokładny wynik, cel powinien być co najmniej dwukrotnie większy niż obszar pomiarowy.

Emisyjność: Większość materiałów organicznych i malowanych ma emisyjność 0.95 (ustawienie domyślne). W przypadku pomiaru błyszczących powierzchni metalowych, należy pokryć je taśmą maskującą lub czarną matową farbą, aby uzyskać dokładny odczyt.

Lokalizacja gorących punktów: Należy celować poza obszar zainteresowania, a następnie skanować powierzchnię ruchem góra-dół, aż do znalezienia punktu o najwyższej lub najniższej temperaturze.

Konserwacja i przechowywanie

• Przechowywać w suchym miejscu w temperaturze od -20°C do 50°C.
• Zawsze wyjmować baterie przed dłuższym przechowywaniem.
• Czyścić miękką szmatką lekko zwilżoną wodą. Nie używać silnych detergentów ani rozpuszczalników.
• Utrzymywać otwór lasera w czystości, przecierając go delikatnie miękką ściereczką.
• Nie podejmować prób samodzielnej naprawy; urządzenie nie posiada części serwisowalnych przez użytkownika.
