Instrukcja obsługi megaomomierza AEMC Instruments 1210N / 1250N

Szybki przewodnik po instrukcji obsługi megaomomierza AEMC Instruments 1210N i 1250N. Dowiedz się, jak bezpiecznie wykonywać pomiary rezystancji izolacji, jak podłączać urządzenie do silników i transformatorów oraz jak interpretować wyniki.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Megaomomierze AEMC 1210N i 1250N to urządzenia generujące wysokie napięcie. Przed przystąpieniem do pracy należy bezwzględnie przestrzegać zasad bezpieczeństwa:

  • Testy należy przeprowadzać wyłącznie na obwodach wyłączonych (martwych).
  • Przed pomiarem rezystancji należy wykonać test napięcia (Safety Check), aby upewnić się, że obwód nie jest pod napięciem.
  • Zaleca się stosowanie rękawic gumowych podczas pracy.
  • W przypadku testowania kondensatorów, należy upewnić się, że zostały one rozładowane.
  • Jeśli dioda LED prędkości korby nie świeci podczas testu, wynik pomiaru jest nieważny.

Opis urządzenia

Urządzenia są ręcznymi megaomomierzami z wbudowanym alternatorem, zaprojektowanymi do pracy w trudnych warunkach (przemysł, górnictwo, wojsko). Posiadają solidną, uszczelnioną obudowę z odlewu aluminiowego. Model 1210N oferuje pomiary przy 500V, natomiast 1250N oferuje trzy napięcia testowe: 250V, 500V i 1000V.

Elementy sterowania

Główne elementy sterujące obejmują:

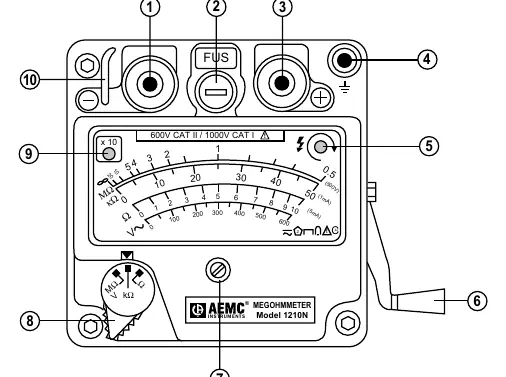

Panel sterowania i elementy modelu 1210N
Panel sterowania i elementy modelu 1210N

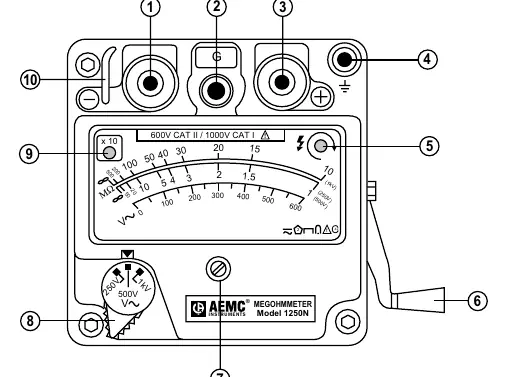

Panel sterowania i elementy modelu 1250N
Panel sterowania i elementy modelu 1250N
  • Terminal Line (-) (czarny)
  • Terminal Earth (+) (czerwony)
  • Terminal Guard (niebieski, tylko w 1250N)
  • Terminal uziemiający (dla bezpieczeństwa użytkownika)
  • Składana korba do generowania napięcia
  • Przełącznik zakresów
  • Dioda LED sygnalizująca osiągnięcie właściwej prędkości obrotowej
  • Dioda LED sygnalizująca auto-ranging (mnożnik x10)

Przygotowanie do pracy i pomiary

Przed wykonaniem pomiaru rezystancji izolacji:

Schemat połączeń do pomiaru izolacji kabla
Schemat połączeń do pomiaru izolacji kabla
Schemat połączeń do pomiaru izolacji silnika trójfazowego
Schemat połączeń do pomiaru izolacji silnika trójfazowego
Schemat połączeń do pomiaru izolacji transformatora
Schemat połączeń do pomiaru izolacji transformatora
  1. Podłącz urządzenie do uziemienia za pomocą terminala uziemiającego.
  2. Ustaw przełącznik zakresów na V (MΩ) i wykonaj test napięcia (Safety Check) bez kręcenia korbą.
  3. Wybierz odpowiedni zakres pomiarowy.
  4. Podłącz przewody zgodnie ze schematem dla danego typu testu (kabel, silnik, transformator).
  5. Kręć korbą, aż zaświeci się dioda LED sygnalizująca gotowość (amber dla 1210N, green dla 1250N).

Wykorzystanie terminala Guard (tylko 1250N)

Terminal Guard służy do eliminacji błędów pomiarowych wynikających z prądów upływu powierzchniowego, co jest szczególnie istotne przy pomiarach wysokich wartości rezystancji. Należy go podłączyć do ekranu lub owiniętego wokół izolacji przewodu miedzianego.

Schemat podłączenia terminala Guard
Schemat podłączenia terminala Guard

Konserwacja

Urządzenie należy czyścić miękką szmatką z użyciem wody i mydła. Należy unikać przedostania się wody do wnętrza modułu elektronicznego. Wszelkie naprawy i kalibracje powinny być wykonywane przez autoryzowany serwis AEMC Instruments.

Praktyczna pomoc

Typowe problemy

Dioda LED prędkości korby nie świeci podczas testu

Oznacza to, że prędkość obrotowa jest zbyt niska, aby wygenerować wymagane napięcie testowe. Wynik pomiaru jest nieważny.

Błędne odczyty przy wysokich rezystancjach

Może to wynikać z prądów upływu powierzchniowego. Użyj terminala Guard (w modelu 1250N), aby wyeliminować ten błąd.

Wskazania przy pomiarze na obwodzie pod napięciem

Pomiar będzie niedokładny lub niemożliwy. Zawsze wykonuj test napięcia (Safety Check) przed pomiarem rezystancji.

Przed użyciem

  • Sprawdź, czy urządzenie nie jest uszkodzone.
  • Upewnij się, że testowany obwód jest wyłączony (martwy).
  • Sprawdź stan przewodów pomiarowych.
  • Podłącz terminal uziemiający urządzenia.
  • Załóż rękawice ochronne.

Parametry w praktyce

Auto-ranging (x10)
Funkcja automatycznego przełączania zakresu; jeśli świeci czerwona dioda, wynik należy pomnożyć przez 10.

Ilustracje i schematy

  • Schematy połączeń pokazują, jak podłączyć terminale Line, Earth i Guard do różnych obiektów: kabli, silników trójfazowych i transformatorów.
  • Rysunki 3, 4, 5, 16, 17 ilustrują pomiary izolacji kabli.
  • Rysunki 8, 9, 20, 21 ilustrują pomiary izolacji uzwojeń silników.
  • Rysunki 6, 18 ilustrują pomiary izolacji transformatorów.

Zgodność modelu

  • Model 1210N: Napięcie testowe 500V.
  • Model 1250N: Napięcia testowe 250V, 500V, 1000V.
  • Oba modele posiadają zakres pomiaru napięcia AC do 600V (Safety Check).
