Instrukcja obsługi skanera ściennego Bosch D-tect 200 C Professional
Szybki przewodnik po obsłudze skanera ściennego Bosch D-tect 200 C Professional. Dowiedz się, jak poprawnie skanować ściany, interpretować wyniki na ekranie i korzystać z różnych trybów wykrywania obiektów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi skrócony przewodnik wizualny dla skanera ściennego Bosch D-tect 200 C Professional. Urządzenie służy do lokalizacji obiektów w ścianach, takich jak metal, przewody pod napięciem oraz inne materiały. Kluczowe jest utrzymywanie stałego kontaktu urządzenia z powierzchnią ściany oraz wykonywanie ruchu w linii prostej podczas skanowania.
Opis urządzenia

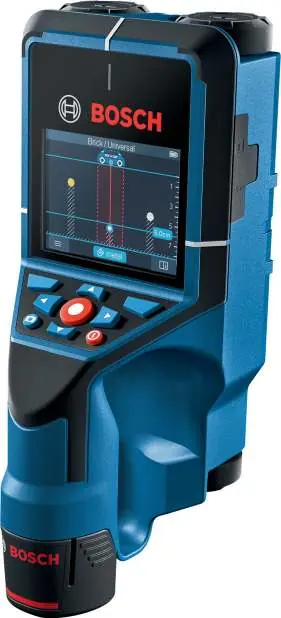

Skaner wyposażony jest w kolorowy wyświetlacz, przyciski nawigacyjne oraz otwór do zaznaczania punktów na ścianie. Z boku urządzenia znajdują się porty (np. USB, slot na kartę SD). Urządzenie zasilane jest akumulatorem, który należy wsunąć w dolną część obudowy zgodnie z oznaczeniami.
Przygotowanie do pracy
Przed rozpoczęciem pracy upewnij się, że akumulator jest naładowany i poprawnie zainstalowany w urządzeniu. Skaner jest gotowy do użycia po włączeniu i krótkiej kalibracji. Należy unikać noszenia rękawic podczas obsługi, jeśli wpływa to na precyzję lub obsługę ekranu dotykowego.
Skanowanie i obsługa
Aby uzyskać dokładne wyniki, należy przestrzegać następujących zasad:
- Przesuwaj urządzenie po powierzchni ściany w linii prostej.
- Utrzymuj stały docisk urządzenia do podłoża.
- W przypadku wykrycia obiektu, na ekranie pojawi się wizualizacja jego pozycji i głębokości.
- Użyj otworu w górnej części urządzenia, aby precyzyjnie zaznaczyć miejsce wykrycia obiektu na ścianie.
Interpretacja wyników na ekranie
Wyświetlacz pokazuje typ wykrytego obiektu oraz jego głębokość. Dostępne tryby pracy obejmują wykrywanie metalu, obiektów niemetalowych oraz przewodów pod napięciem. Ikony na ekranie informują o aktualnie wybranym trybie oraz statusie wykrywania. Jeśli urządzenie nie klasyfikuje obiektu, może to oznaczać niejednoznaczny odczyt – zaleca się powtórzenie skanowania w innym kierunku.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie wykrywa obiektu
Upewnij się, że poruszasz się w linii prostej i utrzymujesz stały kontakt ze ścianą. Spróbuj przeskanować obszar ponownie w innym kierunku.
Niepewne wyniki lub brak klasyfikacji
Przeskanuj obszar kilkukrotnie. Upewnij się, że powierzchnia ściany jest czysta i równa.
Przed użyciem
- Naładuj akumulator
- Upewnij się, że powierzchnia ściany jest czysta
- Wybierz odpowiedni tryb wykrywania na ekranie
- Przygotuj ołówek do zaznaczania punktów
Parametry w praktyce
- Tryb Non-metal
- Wykrywanie obiektów niemetalowych (np. rury z tworzyw sztucznych).
Ilustracje i schematy
- Rysunek na stronie 2 pokazuje technikę skanowania: przesuwanie urządzenia w linii prostej nad obiektem.
- Wskaźnik na ekranie pokazuje głębokość i pozycję obiektu względem środka skanera.
Zgodność modelu
- Urządzenie przeznaczone do użytku profesjonalnego.
- Wymaga akumulatora Bosch 12V.
