Instrukcja obsługi lasera krzyżowego Bosch Quigo Green
Szybki przewodnik po obsłudze lasera krzyżowego Bosch Quigo Green. Dowiedz się, jak zamontować urządzenie, używać automatycznego poziomowania, wymieniać baterie i bezpiecznie pracować z laserem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Laser krzyżowy Bosch Quigo Green jest przeznaczony do wyznaczania i sprawdzania linii poziomych oraz pionowych wewnątrz pomieszczeń. Urządzenie posiada funkcję automatycznego poziomowania. Należy bezwzględnie przestrzegać zasad bezpieczeństwa dotyczących promieniowania laserowego – nie kierować wiązki w stronę oczu ludzi ani zwierząt.

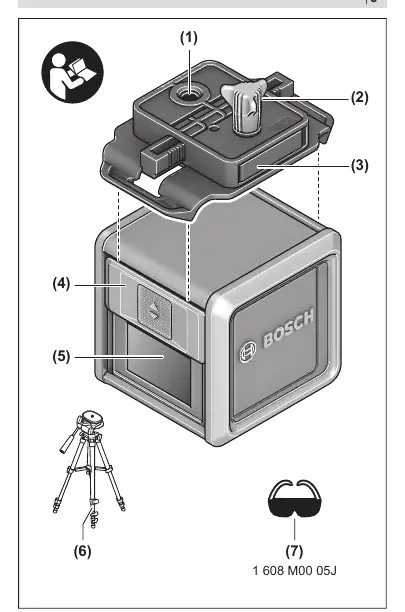

Opis urządzenia
Urządzenie składa się z głównego modułu lasera oraz akcesoriów montażowych. Główne elementy to:
- Włącznik/wyłącznik
- Otwór wyjściowy wiązki lasera
- Uchwyt z płytką adaptacyjną
- Gwint statywu 1/4 cala
Dane techniczne
- Zasięg pracy: minimum 12 m
- Dokładność niwelowania: ±0,6 mm/m
- Zakres samoniwelowania: ±4°
- Czas niwelowania: ≤ 6 s
- Zasilanie: 2 x 1,5 V LR3 (AAA)
Montaż i zasilanie
Wymiana baterii: Aby otworzyć pokrywę komory baterii, należy nacisnąć blokadę w kierunku strzałki. Używać baterii alkaliczno-manganowych. Zwrócić uwagę na prawidłową polaryzację zgodnie z oznaczeniem wewnątrz komory.
Montaż: Urządzenie można zamontować na dołączonym uchwycie lub na statywie fotograficznym z gwintem 1/4 cala. Uchwyt pozwala na mocowanie do przedmiotów o grubości od 10 do 60 mm.
Obsługa urządzenia
Włączanie i wyłączanie: Przesunąć włącznik w górę, aby włączyć laser. Przesunąć w dół, aby wyłączyć. Po włączeniu urządzenie automatycznie poziomuje się w zakresie ±4°. Jeśli laser miga, oznacza to, że urządzenie znajduje się poza zakresem samoniwelowania lub jest trzymane w ręku.
Wskazówki dotyczące pracy
Do zaznaczania należy zawsze używać środka linii laserowej, ponieważ jej szerokość zmienia się wraz z odległością. W przypadku wibracji podłoża urządzenie automatycznie ponownie się wypoziomuje. Należy regularnie sprawdzać pozycję linii względem punktów odniesienia.
Konserwacja i czyszczenie
Urządzenie należy utrzymywać w czystości. Nie zanurzać w wodzie ani innych płynach. Zabrudzenia wycierać wilgotną, miękką ściereczką. Szczególną uwagę należy zwrócić na czystość otworu wyjściowego lasera, usuwając z niego ewentualne kłaczki.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Laserowe linie migają szybko
Baterie są słabe, należy je wymienić na nowe.
Automatyczne poziomowanie nie działa
Urządzenie jest przechylone o więcej niż 4 stopnie lub trzymane w ręku. Ustaw urządzenie na stabilnej, poziomej powierzchni.
Przed użyciem
- Sprawdź stan baterii
- Upewnij się, że urządzenie jest na stabilnej powierzchni
- Sprawdź, czy laser nie jest skierowany w oczy osób lub zwierząt
- Wyczyść otwór wyjściowy lasera
Parametry w praktyce
- Zasięg pracy
- Minimalna odległość, na której laser jest wyraźnie widoczny (12 m).
- Dokładność niwelowania
- Dopuszczalne odchylenie linii na metr długości (±0,6 mm/m).
- Zakres samoniwelowania
- Maksymalne nachylenie powierzchni, przy którym laser sam się wypoziomuje (±4°).
Ilustracje i schematy

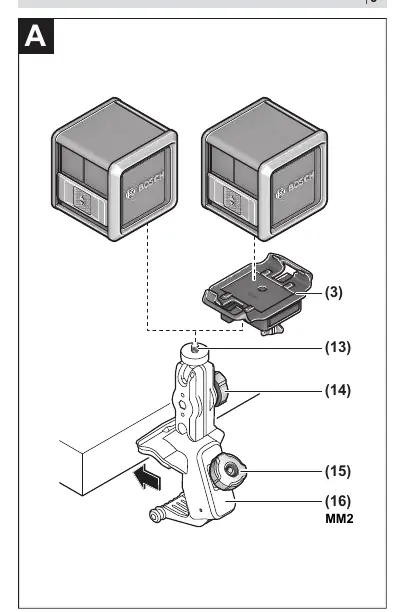

- Rysunek A: Montaż urządzenia na uchwycie

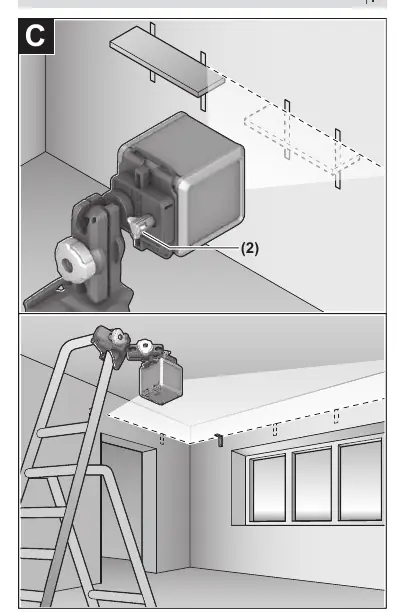

- Rysunek B-C: Użycie płytki adaptacyjnej do montażu na uchwycie lub statywie
Zgodność modelu
- Gwint statywu 1/4 cala
- Uchwyt pasuje do przedmiotów o grubości 10-60 mm
