Instrukcja obsługi frezarki górnowrzecionowej Bosch 1617 / 1617EVS / 1617EVSPK / 1618EVS

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy frezarek górnowrzecionowych Bosch serii 1617 i 1618. Dokument zawiera kluczowe zasady bezpieczeństwa, procedury montażu frezów, instalacji silnika w podstawie oraz techniki pracy. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.

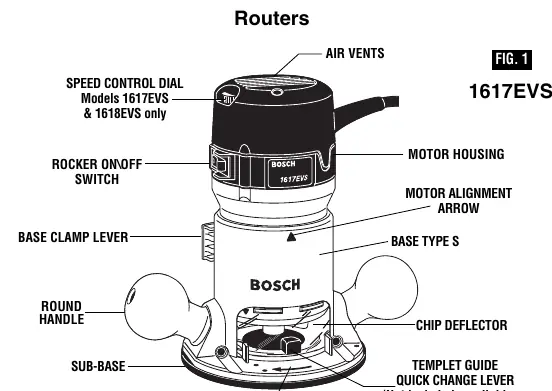

Opis urządzenia

Frezarki Bosch wyposażone są w szereg funkcji ułatwiających pracę, w tym:

• Regulacja prędkości: Modele 1617EVS i 1618EVS posiadają elektroniczną regulację prędkości obrotowej.
• Soft Start: Funkcja łagodnego rozruchu ograniczająca moment obrotowy przy starcie.
• Constant Response: Układ elektroniczny utrzymujący stałe obroty pod obciążeniem.

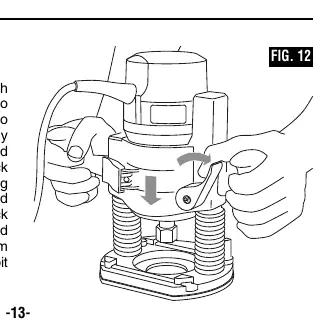

• Podstawy: Urządzenie może być używane z podstawą stałą (RA1161), podstawą z uchwytem typu D (RA1162) lub podstawą zanurzeniową (RA1166).

Montaż frezów

1. Odłącz urządzenie od zasilania.
2. Zdejmij osłonę przeciwodpryskową.
3. Przytrzymaj wał wrzeciona za pomocą klucza do wału.
4. Użyj klucza do tulei zaciskowej, aby poluzować nakrętkę w kierunku przeciwnym do ruchu wskazówek zegara.
5. Włóż chwyt freza do tulei zaciskowej, a następnie wycofaj go o około 3-6 mm.
6. Dokręć mocno nakrętkę tulei zaciskowej w kierunku zgodnym z ruchem wskazówek zegara.

Regulacja głębokości

Wszystkie regulacje głębokości muszą być wykonywane przy zwolnionej dźwigni blokady podstawy.

• Regulacja zgrubna: Naciśnij dźwignię zwalniającą regulację zgrubną i przesuń silnik do żądanej głębokości.
• Regulacja precyzyjna: Użyj pokrętła regulacji precyzyjnej. Jeden pełny obrót odpowiada 1/16 cala (ok. 1,5 mm).

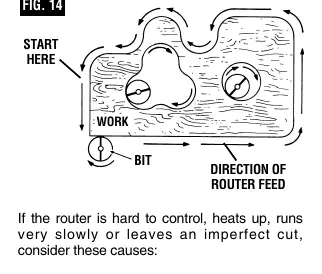

Obsługa i kierunek posuwu

Kierunek posuwu frezarki względem obrabianego materiału jest kluczowy dla bezpieczeństwa i jakości cięcia. Frez obraca się w kierunku zgodnym z ruchem wskazówek zegara (patrząc od góry). Posuw musi odbywać się w kierunku przeciwnym do ruchu wskazówek zegara, aby frez "wchodził" w materiał, a nie "uciekał" od niego.

Konserwacja

• Szczotki węglowe: Należy sprawdzać co 2-6 miesięcy. Używaj tylko oryginalnych części Bosch.
• Łożyska: Wymiana zalecana po 300-400 godzinach pracy lub przy co drugiej wymianie szczotek.
• Czyszczenie: Używaj sprężonego powietrza do czyszczenia otworów wentylacyjnych. Unikaj agresywnych środków czyszczących, które mogą uszkodzić plastikowe elementy.
