Instrukcja obsługi strugarki akumulatorowej Bosch GHO 18V-26 Professional
Szybki przewodnik po instrukcji obsługi strugarki akumulatorowej Bosch GHO 18V-26 Professional. Dowiedz się, jak bezpiecznie obsługiwać, konserwować i ustawiać parametry urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Strugarka akumulatorowa Bosch GHO 18V-26 Professional służy do strugania materiałów drewnianych, takich jak belki i deski, oraz do fazowania krawędzi i wykonywania wręgów. str. 8, 15, 22, 29
Najważniejsze czynności
- Wymiana noży str. 10, 17, 24, 31
Pierwsze uruchomienie
- Włóż naładowany akumulator do uchwytu, aż zaskoczy. str. 9, 16, 23, 30
Problemy i rozwiązania
Zablokowany wyrzut wiórów
Wyczyść wyrzutnik wiórów za pomocą odpowiedniego narzędzia.
str. 10, 17, 24, 32Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie znamionowe | str. 8, 15, 22, 30 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Spis treści str. 2
- Instrukcje bezpieczeństwa str. 6, 7, 8
- Dane techniczne str. 8, 15, 22, 30
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Strugarka akumulatorowa Bosch GHO 18V-26 Professional to profesjonalne narzędzie przeznaczone do obróbki drewna. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi obsługi akumulatorów oraz wymiany noży. Narzędzie wyposażone jest w regulację głębokości strugania, możliwość wyboru kierunku wyrzutu wiórów oraz stopkę parkującą.

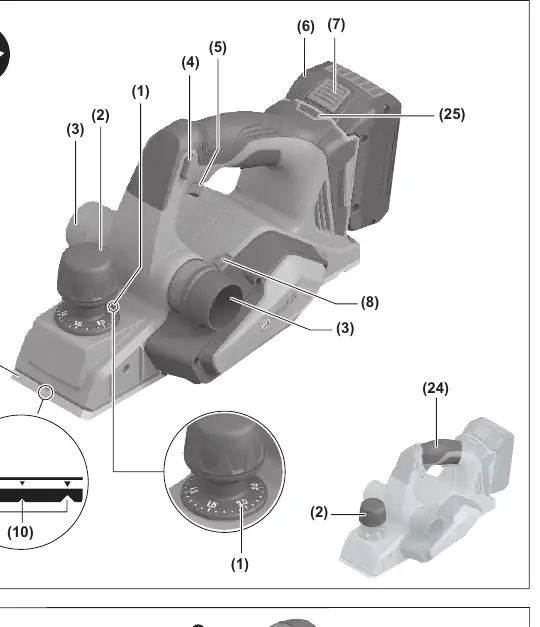

Opis urządzenia
Główne elementy urządzenia to:
- Skala głębokości strugania (1)
- Pokrętło regulacji głębokości (2)
- Wyrzut wiórów (3)
- Włącznik/wyłącznik (5)
- Podstawa struga (9)
- Stopka parkująca (23)

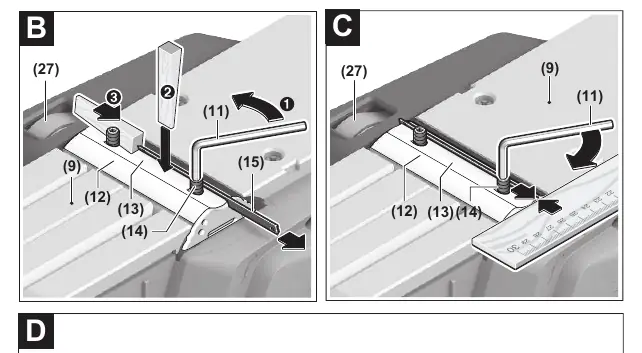

Montaż i wymiana noży
Przed każdą pracą przy urządzeniu należy wyjąć akumulator. Wymiana noży (15) wymaga użycia klucza sześciokątnego (11), który znajduje się wewnątrz obudowy. Należy zachować ostrożność, aby nie dotykać ostrych krawędzi noży. Po wymianie należy sprawdzić, czy śruby mocujące (14) są dokręcone, a głowica nożowa (12) obraca się swobodnie.
Obsługa

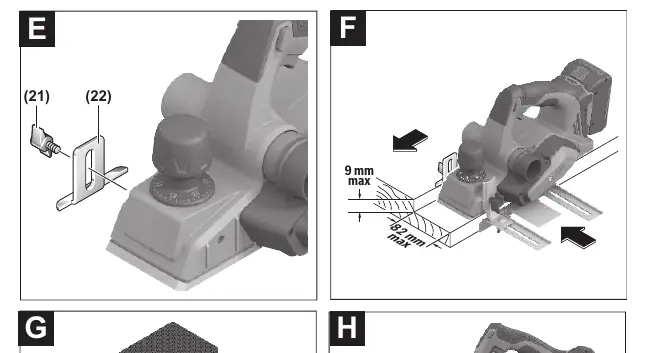

Głębokość strugania ustawia się za pomocą pokrętła (2). Podczas pracy należy prowadzić strug równomiernie po powierzchni obrabianego materiału. Stopka parkująca (23) pozwala na bezpieczne odłożenie narzędzia po zakończeniu pracy bez uszkodzenia obrabianego elementu. Urządzenie umożliwia również fazowanie krawędzi za pomocą rowków typu V (10) oraz pracę z prowadnicą równoległą (16).
Konserwacja
Należy regularnie czyścić wyrzutnik wiórów (3) oraz otwory wentylacyjne. Stopka parkująca (23) powinna być utrzymywana w czystości, aby zapewnić jej swobodne działanie.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Zablokowany wyrzut wiórów
Wyczyść wyrzutnik wiórów za pomocą odpowiedniego narzędzia, np. kawałka drewna lub sprężonego powietrza.
Niezadowalająca jakość powierzchni
Pracuj z mniejszym posuwem i wywieraj nacisk na środek podstawy struga.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany.
- Upewnij się, że noże są ostre i prawidłowo zamontowane.
- Sprawdź, czy wyrzut wiórów nie jest zatkany.
- Ustaw żądaną głębokość strugania.
Parametry w praktyce
- Głębokość strugania
- Maksymalna głębokość skrawania w jednym przejściu (0-2,6 mm).
- Głębokość wręgowania
- Maksymalna głębokość wręgu (0-9 mm).
Ilustracje i schematy
- (1) Skala głębokości strugania
- (2) Pokrętło regulacji głębokości
- (3) Wyrzut wiórów
- (9) Podstawa struga
- (23) Stopka parkująca
Zgodność modelu
- Kompatybilny z akumulatorami Bosch GBA 18V i ProCORE18V.
