Instrukcja obsługi frezarki do połączeń płaskich Bosch GFF 18V-22
Kompletny przewodnik użytkownika dla frezarki do połączeń płaskich Bosch GFF 18V-22. Dowiedz się, jak bezpiecznie obsługiwać urządzenie, wymieniać frezy, ustawiać głębokość i kąt frezowania oraz wykonywać różne rodzaje połączeń.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Frezarka Bosch GFF 18V-22 służy do wykonywania rowków pod połączenia na płaskie kołki (lamele) w płytach wiórowych, drewnie twardym i miękkim, sklejce oraz płytach pilśniowych. str. 9, 111
Najważniejsze czynności
- Wymiana frezu: Wyjmij akumulator, odchyl podstawę, zablokuj wrzeciono przyciskiem (14), odkręć nakrętkę (25) i wymień frez. str. 11, 113
Pierwsze uruchomienie
- Naładuj akumulator, włóż go do urządzenia, ustaw głębokość i wysokość frezowania, a następnie upewnij się, że podstawa jest zablokowana. str. 10, 11, 112, 113
Problemy i rozwiązania
Frez nie tnie lub wibruje
Sprawdź, czy frez nie jest tępy lub uszkodzony.
str. 8, 110Konserwacja i reset
- Czyść i smaruj prowadnice olejem niepowodującym żywiczenia. str. 14, 116
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie znamionowe | str. 9, 111 |
| Prędkość obrotowa | 11000 min-1 | Nominalna prędkość obrotowa bez obciążenia | str. 9, 111 |
Gdzie szukać w PDF
- Opis urządzenia str. 3, 9
- Montaż frezu str. 4, 11
- Ustawienia str. 12, 13
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do pracy z frezarką do połączeń płaskich Bosch GFF 18V-22 należy zapoznać się z zasadami bezpieczeństwa. Zawsze wyjmuj akumulator przed przystąpieniem do prac konserwacyjnych lub wymiany narzędzi. Używaj środków ochrony osobistej, takich jak okulary ochronne i maska przeciwpyłowa.

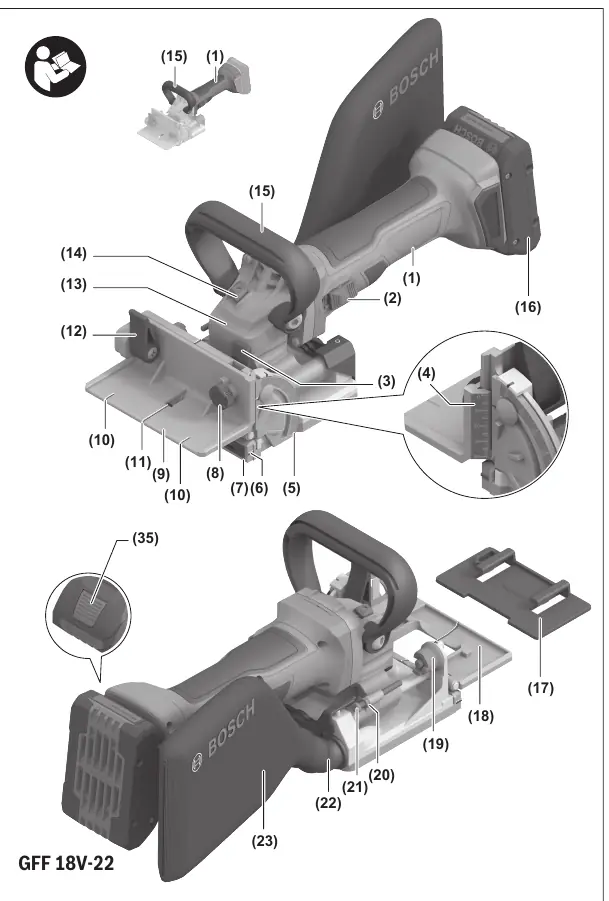

Opis urządzenia
Główne elementy frezarki obejmują:
- (1) Rękojeść
- (2) Włącznik/wyłącznik
- (9) Przykładnica o regulowanej wysokości
- (18) Przykładnica kątowa
- (22) Króciec odsysający
- (26) Frez tarczowy
- (34) Podstawa

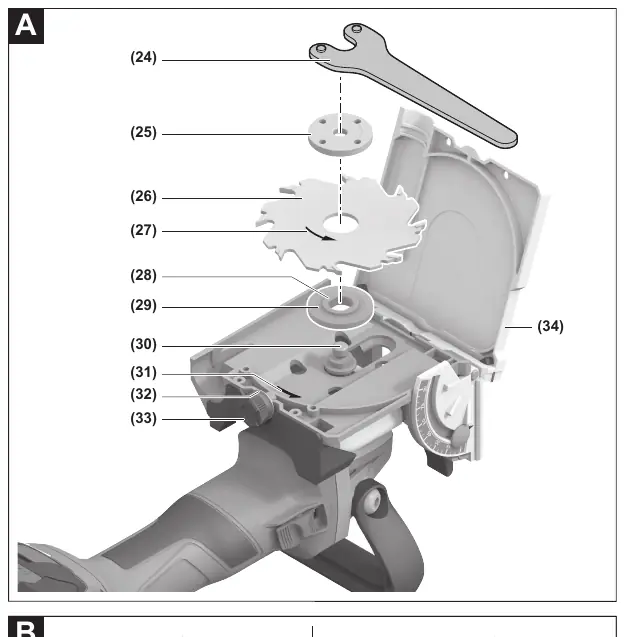

Montaż i wymiana frezu tarczowego
Aby wymienić frez tarczowy (zob. rysunki A-B):
- Wyjmij akumulator.
- Obróć urządzenie podstawą (34) do góry.
- Poluzuj śrubę zaciskową (33) i odchyl podstawę.
- Naciśnij i przytrzymaj przycisk blokady wrzeciona (14).
- Odkręć nakrętkę mocującą (25) za pomocą klucza widełkowego (24).
- Wymień frez tarczowy (26) i oczyść kołnierz mocujący (29).
- Zamontuj nowy frez, upewniając się, że strzałka kierunku obrotów (27) zgadza się ze strzałką na wrzecionie (31).
- Dokręć nakrętkę mocującą i zamknij podstawę.
Obsługa i ustawienia
Ustawianie głębokości frezowania

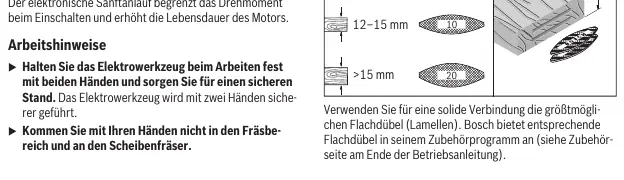

Użyj pokrętła (19), aby ustawić głębokość frezowania zgodnie z rozmiarem używanego łącznika (Nr 0, 10, 20, Simplex, Duplex, MAX).
Ustawianie przykładnicy o regulowanej wysokości
Użyj pokrętła (8) i skali wysokości (4), aby ustawić odległość między górną stroną obrabianego elementu a rowkiem. Zaciśnij dźwignię (12).
Ustawianie kąta frezowania
Zwolnij dźwignię (3), ustaw żądany kąt na skali (5) i zaciśnij dźwignię.
Praca z urządzeniem
Zawsze trzymaj urządzenie oburącz. Prowadź frezarkę z równomiernym posuwem. Przykłady połączeń (kątowe, uciosowe, wzdłużne, poprzeczne, ramowe, środkowe) znajdują się w sekcji z rysunkami.
Konserwacja
Utrzymuj urządzenie i otwory wentylacyjne w czystości. W razie potrzeby czyść i smaruj prowadnice olejem niepowodującym żywiczenia.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Frez nie tnie czysto lub stawia opór
Sprawdź, czy frez nie jest tępy lub uszkodzony. W razie potrzeby wymień frez.
Podstawa nie blokuje się prawidłowo
Sprawdź, czy śruba zaciskowa (33) i tarcza zabezpieczająca (32) są prawidłowo zamontowane i dokręcone.
Przed użyciem
- Sprawdź stan naładowania akumulatora.
- Upewnij się, że frez tarczowy jest ostry i prawidłowo zamontowany.
- Sprawdź, czy podstawa jest bezpiecznie zablokowana.
- Upewnij się, że system odsysania pyłu jest podłączony, jeśli to możliwe.
- Sprawdź, czy ustawienia głębokości i wysokości są poprawne dla danego materiału.
Parametry w praktyce
- Napięcie znamionowe
- 18 V (zasilanie akumulatorowe)
- Nominalna prędkość obrotowa
- 11000 min-1
- Maks. głębokość frezowania
- 22 mm
- Maks. średnica frezu
- 105 mm
Ilustracje i schematy
- Rysunek A-B: Procedura wymiany frezu tarczowego.
- Rysunek C-J: Przykłady różnych typów połączeń (kątowe, uciosowe, ramowe itp.).
- Rysunek K: Frezowanie cienkich elementów przy użyciu nasadzanej płytki.
Zgodność modelu
- Urządzenie współpracuje z frezami Bosch 3 608 641 013 (105 mm) lub standardowymi frezami o średnicy <= 105 mm.
