Narzędzia / Narzędzia stolarskie
Instrukcja obsługi frezarki krawędziowej Bosch GLF 18V-8 Professional
Szybki przewodnik po instrukcji obsługi frezarki krawędziowej Bosch GLF 18V-8 Professional. Dowiedz się, jak bezpiecznie montować frezy, ustawiać głębokość frezowania, podłączać odsysanie pyłu i obsługiwać urządzenie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Bosch GLF 18V-8 Professional to akumulatorowa frezarka krawędziowa przeznaczona do frezowania krawędzi, rowków, profili i otworów w drewnie, plastiku oraz lekkich materiałach budowlanych. str. 8, 10
Najważniejsze czynności
- Montaż frezu: Odkręć nakrętkę tulei zaciskowej, włóż frez i dokręć nakrętkę. str. 9
- Ustawianie głębokości: Poluzuj śrubę motylkową podstawy, ustaw głębokość za pomocą skali lub pokrętła, dokręć śrubę. str. 10
Pierwsze uruchomienie
- Naładuj akumulator, włóż go do urządzenia, zamontuj frez, ustaw głębokość i prędkość obrotową. str. 8, 9, 10
Konserwacja i reset
- Regularnie czyść otwory wentylacyjne i adapter odsysania pyłu. str. 10, 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie zasilania | str. 8 |
| Prędkość obrotowa | 10000–30000 min-1 | Prędkość bez obciążenia | str. 8 |
Gdzie szukać w PDF
- Montaż i obsługa str. 4, 5, 9, 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy frezarki krawędziowej Bosch GLF 18V-8 Professional. Dokument zawiera kluczowe zasady bezpieczeństwa, instrukcje montażu, obsługi oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa pracy z elektronarzędziami oraz specyficznymi wymogami dla frezarek krawędziowych.

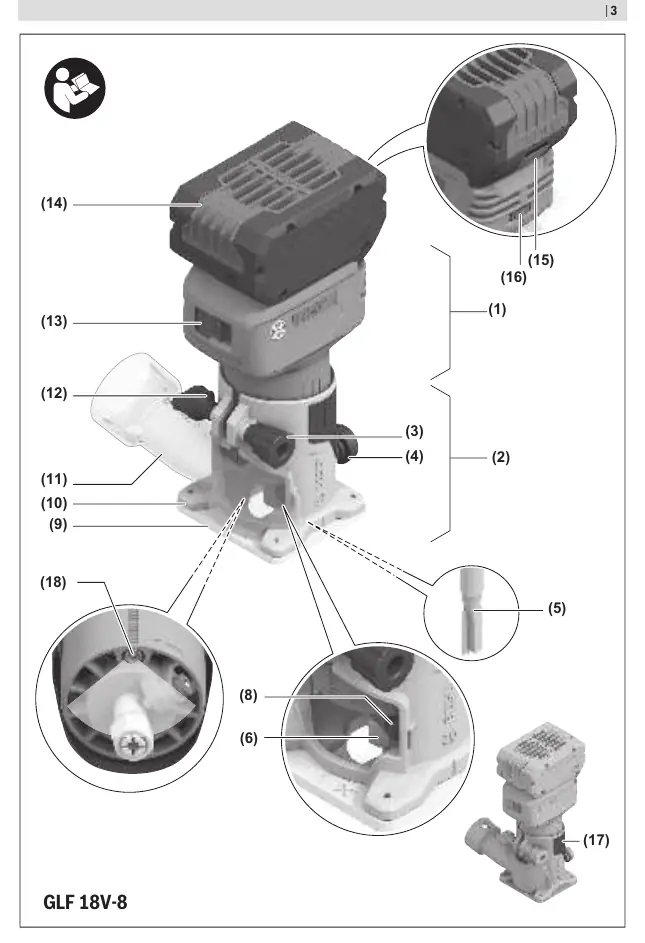

Opis urządzenia
Frezarka składa się z jednostki napędowej (1) oraz podstawy frezarskiej (2). Kluczowe elementy sterujące to włącznik (13), pokrętło wyboru prędkości (16) oraz pokrętło regulacji głębokości (3). Urządzenie wyposażone jest w oświetlenie robocze (18) oraz możliwość podłączenia odsysania pyłu (11).
Montaż i przygotowanie do pracy
- Wymiana frezu: Przed wymianą frezu należy odłączyć akumulator. Zaleca się stosowanie rękawic ochronnych.
- Demontaż podstawy: Odkręć śrubę motylkową (12) i wyjmij jednostkę napędową z podstawy.
- Wymiana tulei zaciskowej: W razie potrzeby wymień tuleję zaciskową (7) z nakrętką (6). Użyj przycisku blokady wrzeciona (8) i klucza płaskiego (21) do odkręcenia nakrętki.
- Montaż frezu: Włóż frez do uchwytu i dokręć nakrętkę. Nigdy nie dokręcaj nakrętki bez zamontowanego frezu.
Obsługa i ustawienia
Głębokość frezowania należy ustawiać wyłącznie przy wyłączonym urządzeniu. Po umieszczeniu frezarki na obrabianym materiale, poluzuj śrubę motylkową (12) i ustaw głębokość za pomocą skali (19) lub pokrętła (3), a następnie ponownie dokręć śrubę.
Prędkość obrotową można regulować za pomocą pokrętła (16) w zakresie 10 000 – 30 000 min-1, dostosowując ją do rodzaju obrabianego materiału (drewno twarde, miękkie, płyty wiórowe, tworzywa sztuczne).
Wskazówki dotyczące pracy
- Kierunek frezowania: Frezowanie musi odbywać się zawsze w kierunku przeciwnym do kierunku obrotów frezu (frezowanie przeciwbieżne).
- Prowadzenie: Urządzenie należy prowadzić równomiernie, dociskając je do obrabianej krawędzi.
- Akcesoria: Możliwe jest użycie prowadnicy równoległej (23), tulei kopiującej (22) lub prowadnicy z rolką (25) w zależności od rodzaju wykonywanej pracy.
Konserwacja i czyszczenie
Aby zapewnić bezpieczną i wydajną pracę, należy regularnie czyścić urządzenie oraz otwory wentylacyjne. Przed każdą czynnością serwisową należy wyjąć akumulator.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie wibruje podczas pracy
Sprawdź, czy frez jest poprawnie zamocowany i czy tuleja zaciskowa nie jest uszkodzona. Upewnij się, że frez jest czysty.
Frez nie tnie równo
Sprawdź, czy podstawa frezarska jest stabilnie zamocowana do jednostki napędowej i czy śruby są dokręcone.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Sprawdź, czy frez jest ostry i czysty.
- Upewnij się, że podstawa frezarska jest poprawnie zamontowana.
- Ustaw odpowiednią prędkość obrotową dla danego materiału.
- Sprawdź, czy wszystkie śruby blokujące są dokręcone.
Parametry w praktyce
- Prędkość obrotowa (10000–30000 min-1)
- Zakres prędkości pozwalający na dostosowanie do twardości materiału.
- Napięcie (18V)
- Wymagane napięcie akumulatora systemu Bosch Professional 18V.
Ilustracje i schematy
- Rysunek A: Demontaż jednostki napędowej z podstawy.
- Rysunek B: Wymiana tulei zaciskowej.
- Rysunek C1-C2: Montaż frezu.
- Rysunek D: Podłączenie odsysania pyłu.
- Rysunek E: Kierunek frezowania.
Zgodność modelu
- Kompatybilne z akumulatorami Bosch GBA 18V oraz ProCORE18V.
- Wymaga tulei zaciskowych o średnicy 6 mm, 8 mm lub 1/4 cala.
Autor opracowania
Piotr Nowak
Analityk dokumentacji PDF
Opracowuje instrukcje obsługi pod kątem przejrzystości, bezpieczeństwa i szybkiego odnalezienia informacji potrzebnych przed użyciem produktu.
