Instrukcja obsługi młota udarowo-obrotowego Bosch GBH 5-40 D Professional

Najważniejsze informacje z instrukcji

Młot udarowo-obrotowy Bosch GBH 5-40 D Professional jest przeznaczony do wiercenia udarowego w betonie, cegle i kamieniu oraz do prac związanych z dłutowaniem. Przed rozpoczęciem pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością stosowania ochrony słuchu oraz trzymania urządzenia oburącz.

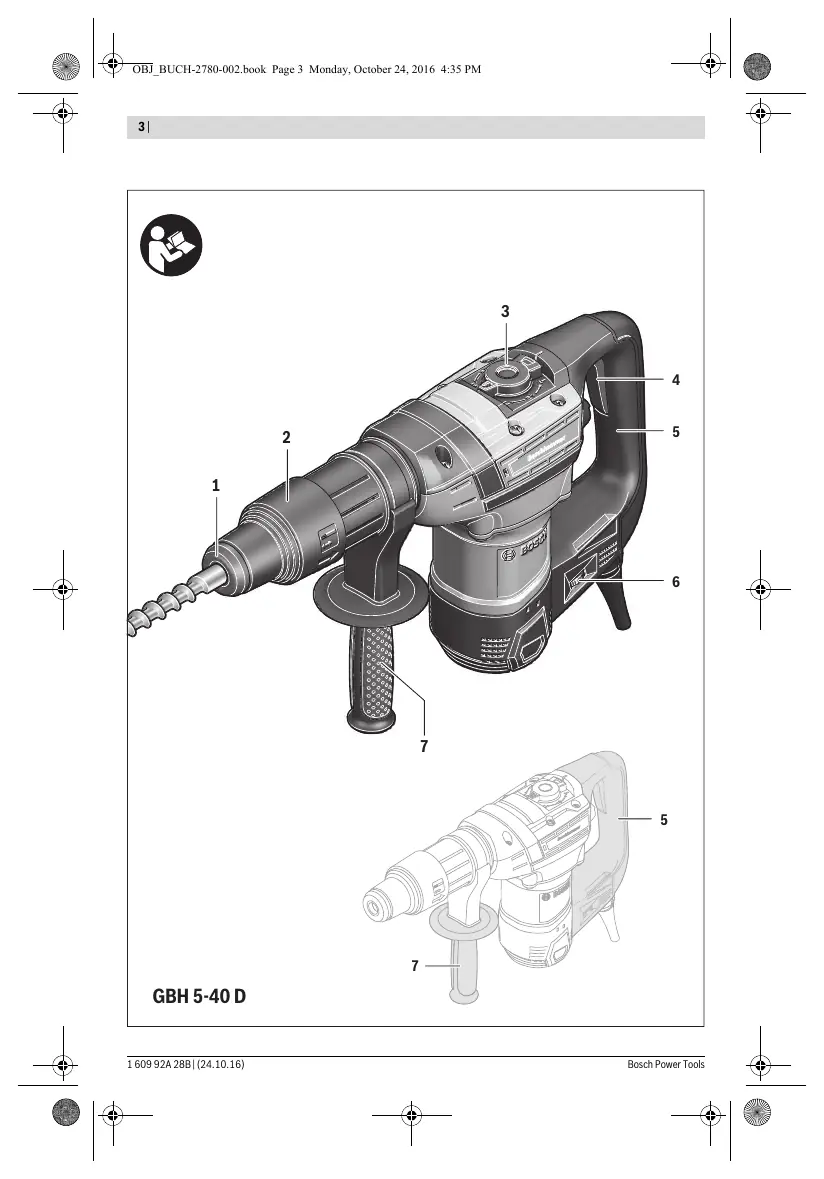

Opis urządzenia

Główne elementy urządzenia to:

• 1: Osłona przeciwpyłowa
• 2: Tuleja blokująca
• 3: Przełącznik blokady obrotów
• 4: Włącznik/wyłącznik
• 5: Rękojeść (izolowana powierzchnia chwytowa)
• 6: Pokrętło regulacji prędkości obrotowej/udarowej
• 7: Dodatkowy uchwyt (izolowana powierzchnia chwytowa)

Montaż i przygotowanie do pracy

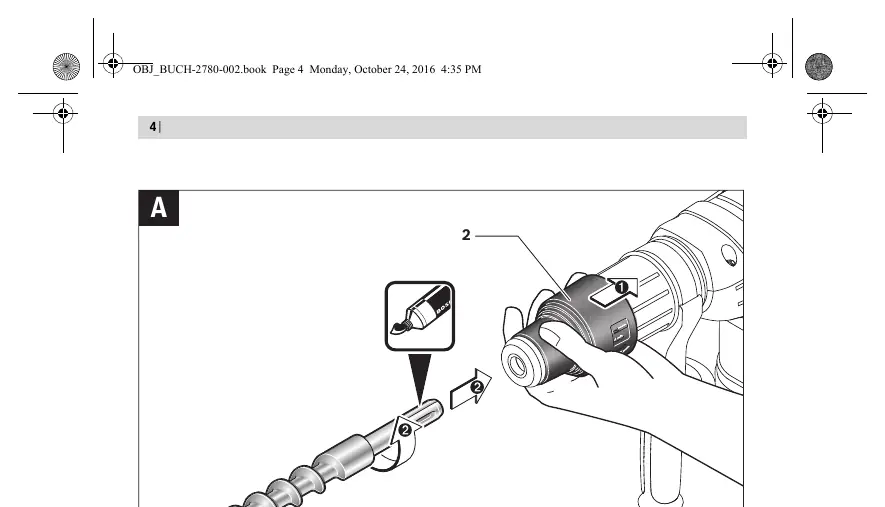

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu należy wyciągnąć wtyczkę z gniazdka. Zawsze używaj dodatkowego uchwytu (7), który można ustawić w dowolnej pozycji dla zapewnienia bezpiecznej postawy. System SDS-max umożliwia łatwą wymianę narzędzi bez użycia dodatkowych przyrządów.

Obsługa

Tryb pracy wybiera się za pomocą przełącznika blokady obrotów (3). Zmiany trybu pracy należy dokonywać tylko przy wyłączonym urządzeniu. Dostępne tryby to wiercenie z udarem, Vario-Lock (do ustawiania pozycji dłuta) oraz dłutowanie.

Prędkość obrotową i częstotliwość udarów można regulować płynnie za pomocą pokrętła (6). Zalecane ustawienia dla różnych materiałów:

• Obróbka tynku/lekkich materiałów budowlanych: pozycja 1
• Usuwanie płytek: pozycja 1
• Obróbka cegły: pozycja 1-6
• Obróbka betonu: pozycja 6

Bezpieczeństwo i konserwacja

Urządzenie wyposażone jest w sprzęgło przeciążeniowe. W przypadku zablokowania narzędzia, napęd wrzeciona zostaje przerwany. W takiej sytuacji należy natychmiast wyłączyć urządzenie. Należy regularnie czyścić urządzenie i otwory wentylacyjne. Uszkodzoną osłonę przeciwpyłową należy niezwłocznie wymienić w serwisie. Smarowanie urządzenia powinno być wykonywane wyłącznie przez autoryzowany serwis Bosch.
